工业传感配套用铰接式锁紧夹结构设计

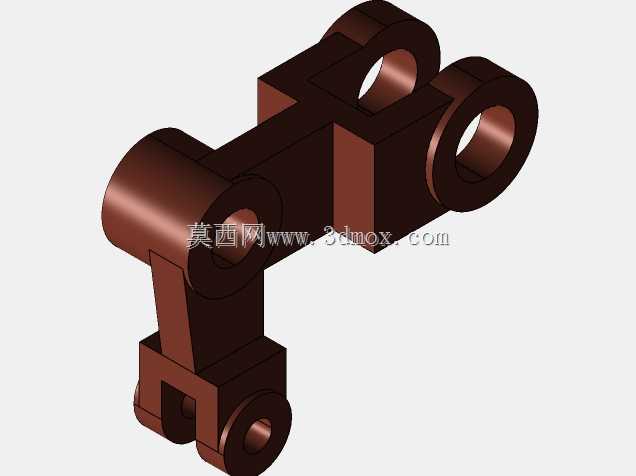

　　这款锁夹结构主要面向工业传感检测工位的装夹锁紧场景，在自动化产线的传感器定位、工装夹具快换、检测工位工件夹持环节都有广泛适配空间，尤其适合需要频繁开合、重复定位精度要求适中的装夹工位，能够替代部分螺栓压紧式结构，减少工位调整的操作时长。从结构功能来看，该锁夹采用多铰接点的连杆式布局，三个同轴度要求较高的铰接孔分别对应固定端安装、活动压臂连接、锁紧驱动端连接，不同孔径的铰接孔可适配不同直径的铰接销轴，避免装配时出现销轴错装的问题。主体连接臂采用变截面的块状结构，在铰接孔受力集中区域做了局部加厚处理，非受力区域做了适度的壁厚减薄，既保证锁紧状态下的结构刚性，避免长期受交变载荷出现臂体变形，又能控制整体零件重量，降低活动端的运动惯量。

　　设计过程中优先考虑了安装边界的适配性，固定端的两个同轴铰接孔中心距经过反复校核，能够适配多数标准传感安装支架的孔位间距，下端的叉形夹持端开口尺寸预留了足够的装夹间隙，可兼容一定厚度范围内的被夹持件，不需要额外加工调整垫片即可完成装配。活动臂的转动行程经过合理规划，锁紧状态下压合面能够完全贴合被夹持件表面，解锁状态下开口量足够操作人员快速取放工件或者调整传感器位置，不会出现结构干涉的问题。所有铰接孔的端面都做了凸台设计，装配时铰接销轴的端面不会直接摩擦臂体的主体平面，减少转动过程中的磨损量，延长零件的使用寿命。零件的外形没有多余的装饰性结构，所有棱边都做了工艺倒角，既方便加工时的装夹定位，也能避免装配调试过程中锐边划伤操作人员。

　　从受力传导路径来看，锁紧时施加在驱动端的作用力会通过中间连接臂传递到下端的夹持端，形成稳定的力学自锁角度，在没有外力解锁的情况下不会因为设备运行的振动出现松脱问题，能够持续保持稳定的夹持力，保证传感器的检测位置不会出现偏移，避免因为装夹松动导致的检测数据偏差。
