混凝土立方体抗压强度液压测试装置

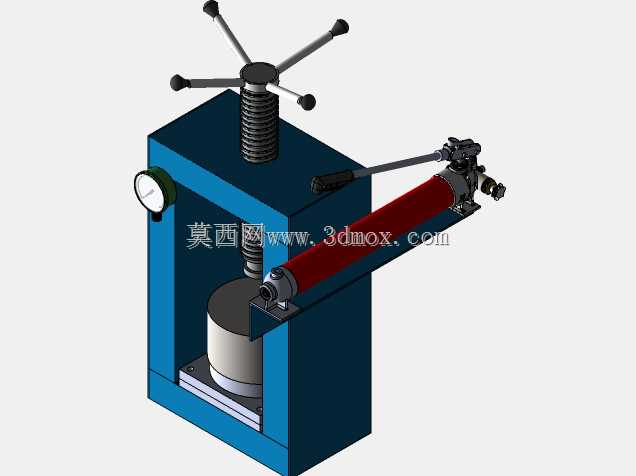

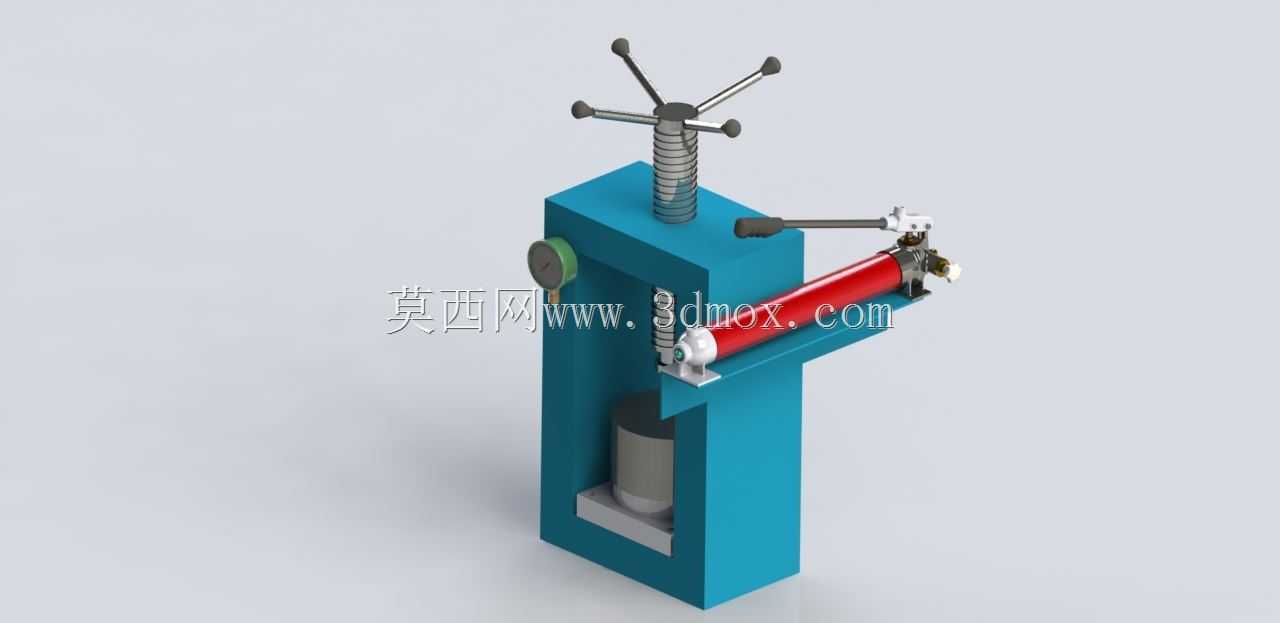

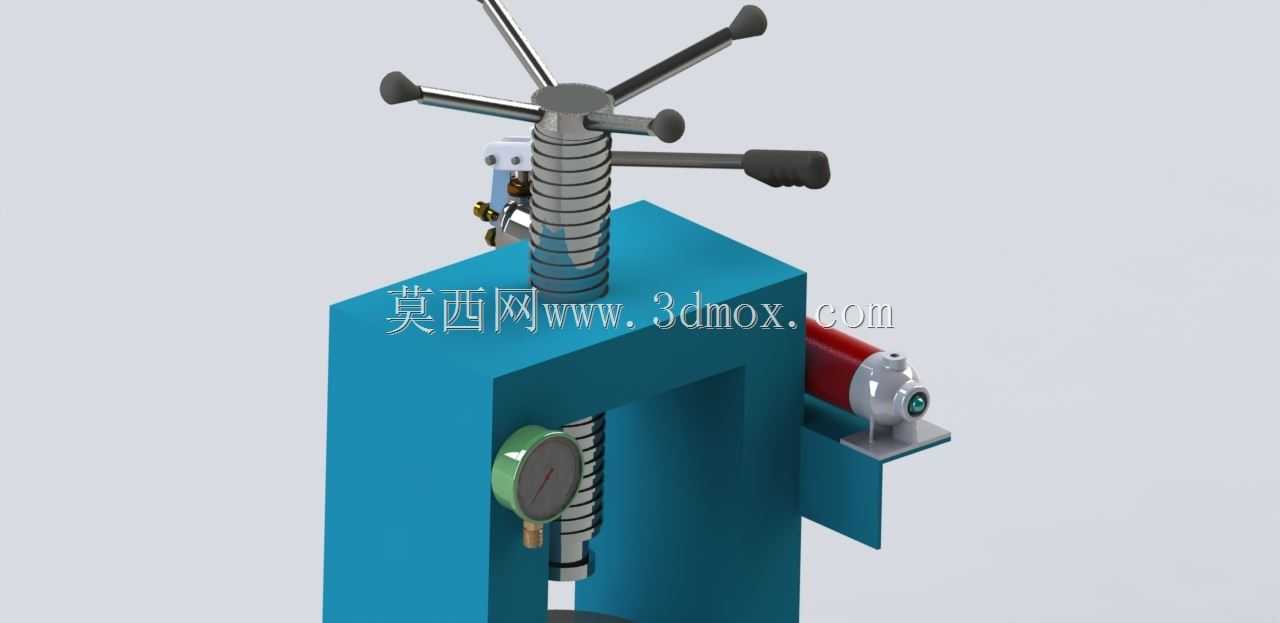

　　在建筑工程材料性能检测领域，混凝土立方体试块的抗压强度数据是判定混凝土配比合理性、结构施工质量达标的核心依据，这套测试装置正是针对该场景开发的专用加载检测设备，可适配高校建材实验室、工地现场临时检测点的日常试块测试需求，无需复杂外接管路即可完成标准试块的破型试验。装置采用立式C型焊接机架作为承载主体，蓝色涂装的机架主体预留了足够的试块放置操作空间，上部的多手柄螺旋调节机构可快速调整压头初始位置，适配不同高度的标准立方体试块装夹，操作人员转动径向分布的星形手柄即可带动丝杠升降，在液压加载前完成压头与试块表面的预接触定位，避免空行程加载浪费。设备核心加载单元为侧置式手动液压泵结构，红色的手动压杆布置在机架右侧操作位，

　　操作人员站在设备前方即可单手完成压杆往复按压动作，驱动油缸向上输出稳定加载力，油缸内置的受力油介质可平稳传递压力，避免加载过程中出现力值跳变影响检测精度。机架左侧集成的径向压力表可实时显示当前油缸输出的压力值，通过预先标定的换算系数即可直接读取试块承受的实际压应力，当试块达到抗压极限发生脆性破裂时，压力表记录的峰值即为该组试块的立方体抗压强度值，完全满足常规建材检测的精度要求。试块定位采用圆筒式底座结构，测试时将标准尺寸混凝土立方体试块放置在圆筒底座内，上部丝杠带动压头下行锁定试块位置，加载过程中丝杠保持固定不动，仅油缸带动下支撑面上升对试块施加持续压力，这种结构可避免加载过程中试块出现偏移、蹦出的安全隐患，

　　圆筒围挡也可阻挡试块破裂时的碎块飞溅，适配实验室无额外防护工装的使用场景。整套装置的安装边界紧凑，无需预埋地脚螺栓即可放置在普通水平实验台面上使用，外接仅需满足常规液压油加注维护即可，整体结构无复杂电控元件，手动操作模式对使用环境的供电条件无要求，既可以在固定实验室内完成批量试块检测，也可转运至野外施工现场完成临时抽样检测，结构件全部采用常规金属加工工艺制作，后期维护仅需定期更换液压油、检查压力表校准状态即可，使用成本远低于全自动电液伺服压力机，适合中小检测单位、教学实验室的基础检测需求。
