百吨级框架式液压压装成型设备结构

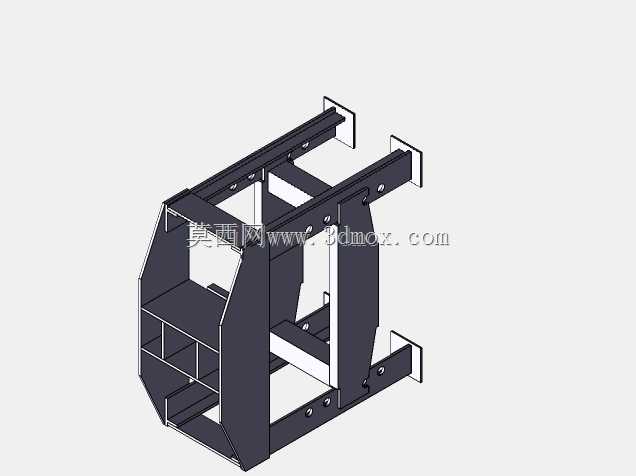

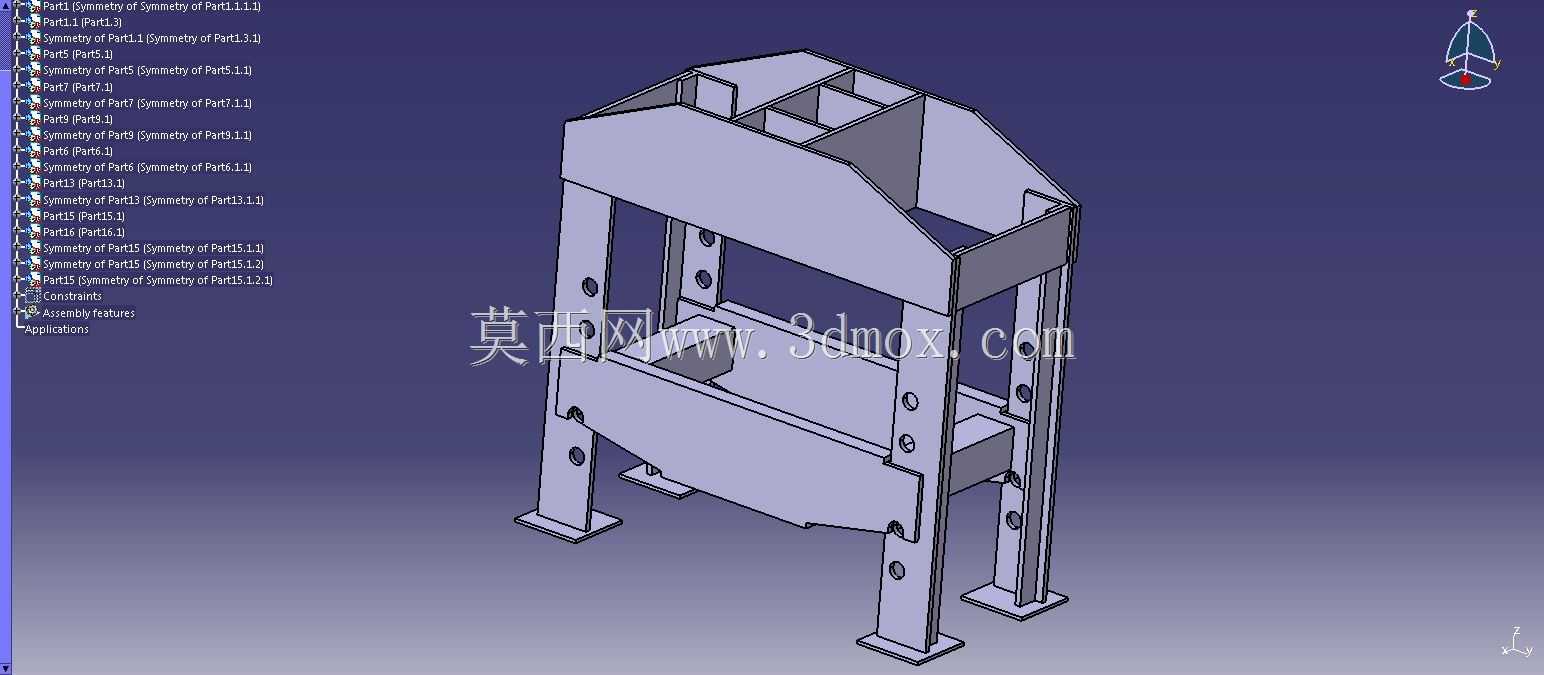

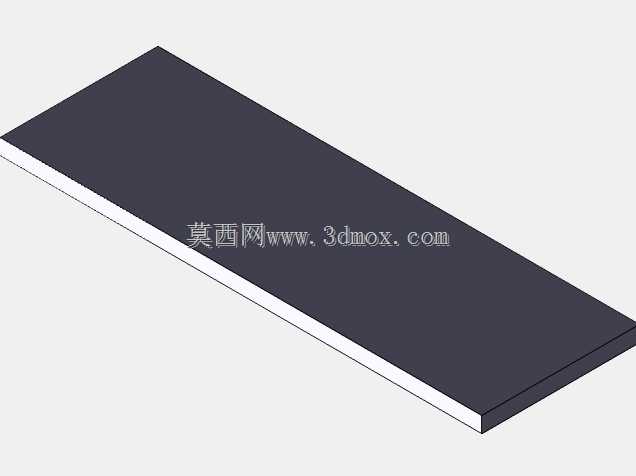

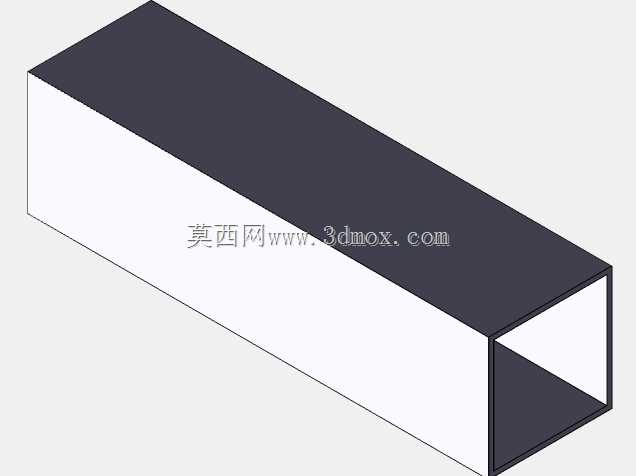

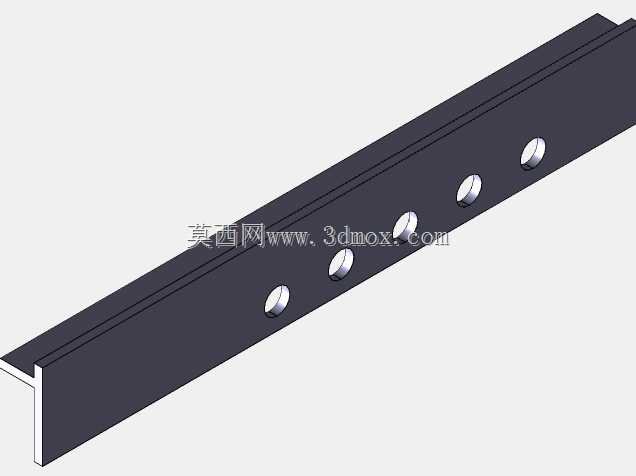

　　该设备为百吨级框架式液压作业设备，主要面向金属零部件压装、型材校直、板材冲压成型、过盈配合装配等重载加工场景，常见于机械维修车间、五金加工厂、结构件预制工段，可完成轴承压入、轴类校直、钢板折弯、小型模具冲裁等多类工序，替代传统锤击、螺旋施压的低效作业方式，施压过程压力稳定可控，能避免工件受冲击载荷出现的局部损伤。从结构设计来看，采用整体式龙门框架布局，两侧立柱为加厚钢板焊接箱型结构，上横梁内置液压缸安装位，下工作台为带安装T型槽的加厚承托板，立柱与上下横梁通过焊接加筋的方式连接，内侧布置可调式工作台定位孔位，可根据加工工件的高度调整下工作台的安装位置，适配不同高度尺寸的工件加工需求。机架底部设计有带安装孔的方形支脚，

　　可通过地脚螺栓与混凝土地面固定，抵消百吨级施压过程产生的倾覆力矩与振动，设备整体安装边界需预留前后1.2米、左右0.8米的操作与维护空间，工作台面距地面高度符合人体站立操作的 ergonomic 要求，无需额外搭建操作平台。设计过程中重点校核了框架立柱的抗弯强度与上横梁的抗变形能力，在液压缸施压的核心受力区域布置了交叉加强筋，避免满载时机架出现开口变形，影响施压精度与设备使用寿命；两侧立柱内侧的导向面预留了加工余量，可后续加装滑块导向装置，提升活动压头的运动精度，满足高精度压装工序的需求。设备的压头安装位采用标准法兰连接结构，可根据不同工序更换压头、折弯模具、校直胎具等工装，拓展设备的适用范围，液压管路的布置沿机架内侧的走线槽排布，

　　避免外露管路被工件磕碰损坏，同时方便后期维护时的管路拆装与密封件更换。从实际使用角度出发，该结构的机架刚性充足，百吨满载工况下框架的最大变形量控制在千分之二以内，可满足绝大多数常规压力加工的精度要求，相比C型单臂式液压机，框架式结构的抗偏载能力更强，可应对工件放置位置略有偏移的压装作业，不会出现机架张口变形的问题，适合中小批量加工、维修类场景的多用途施压需求。
