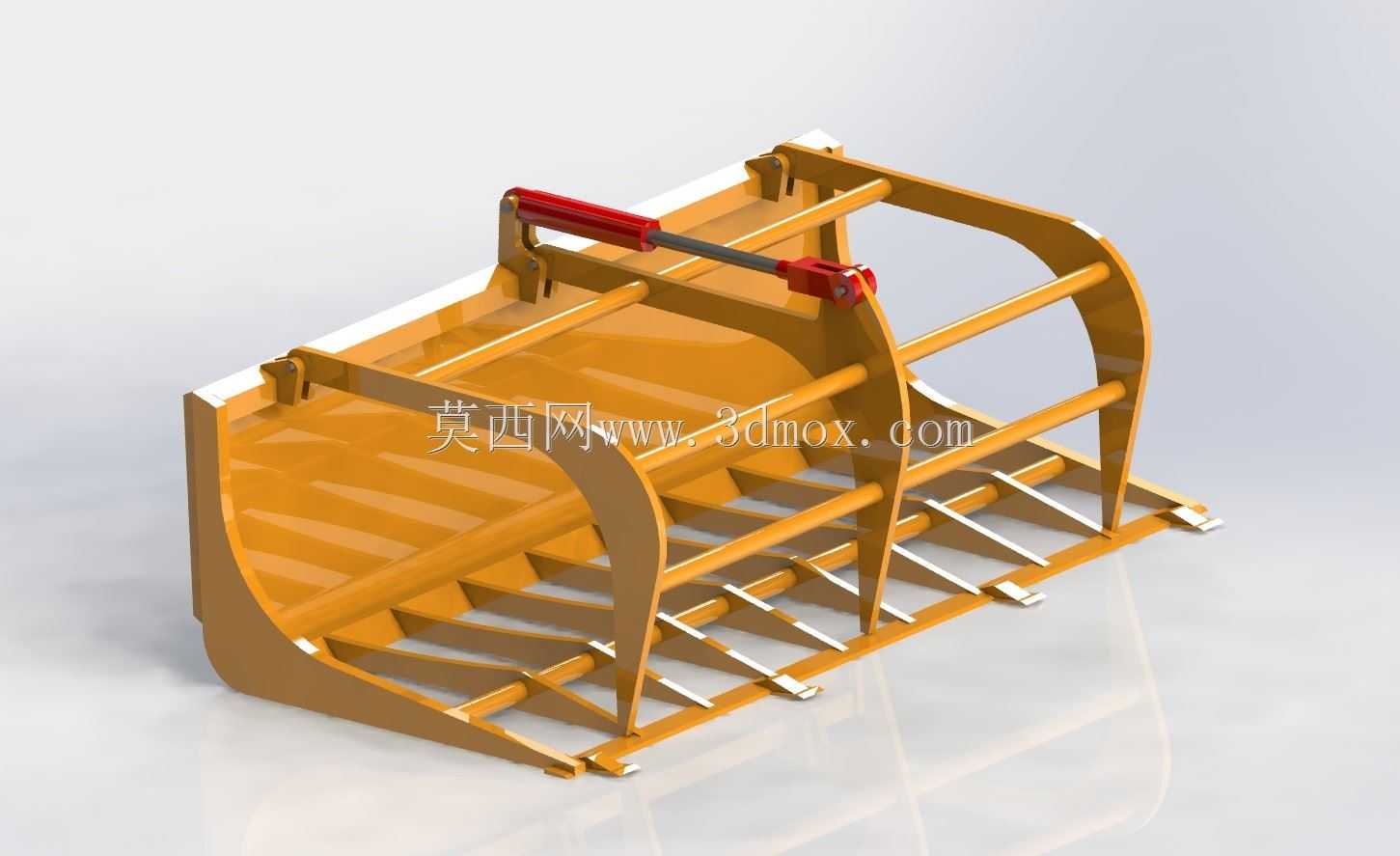

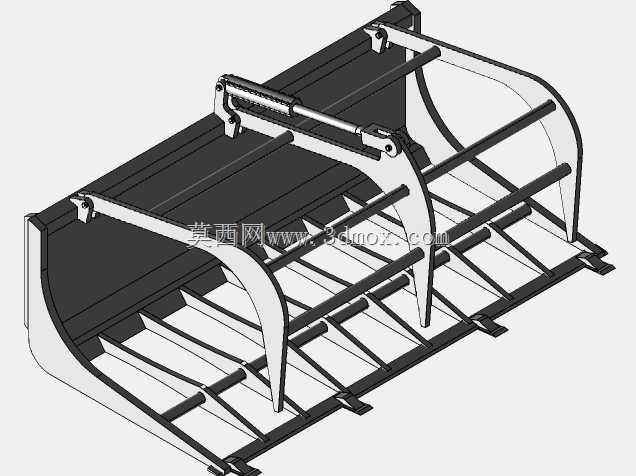

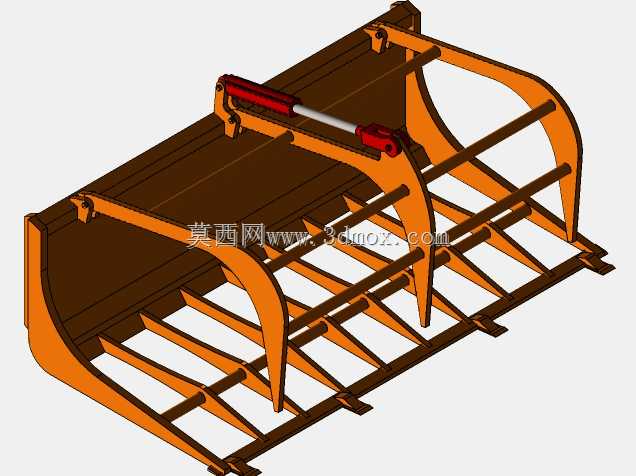

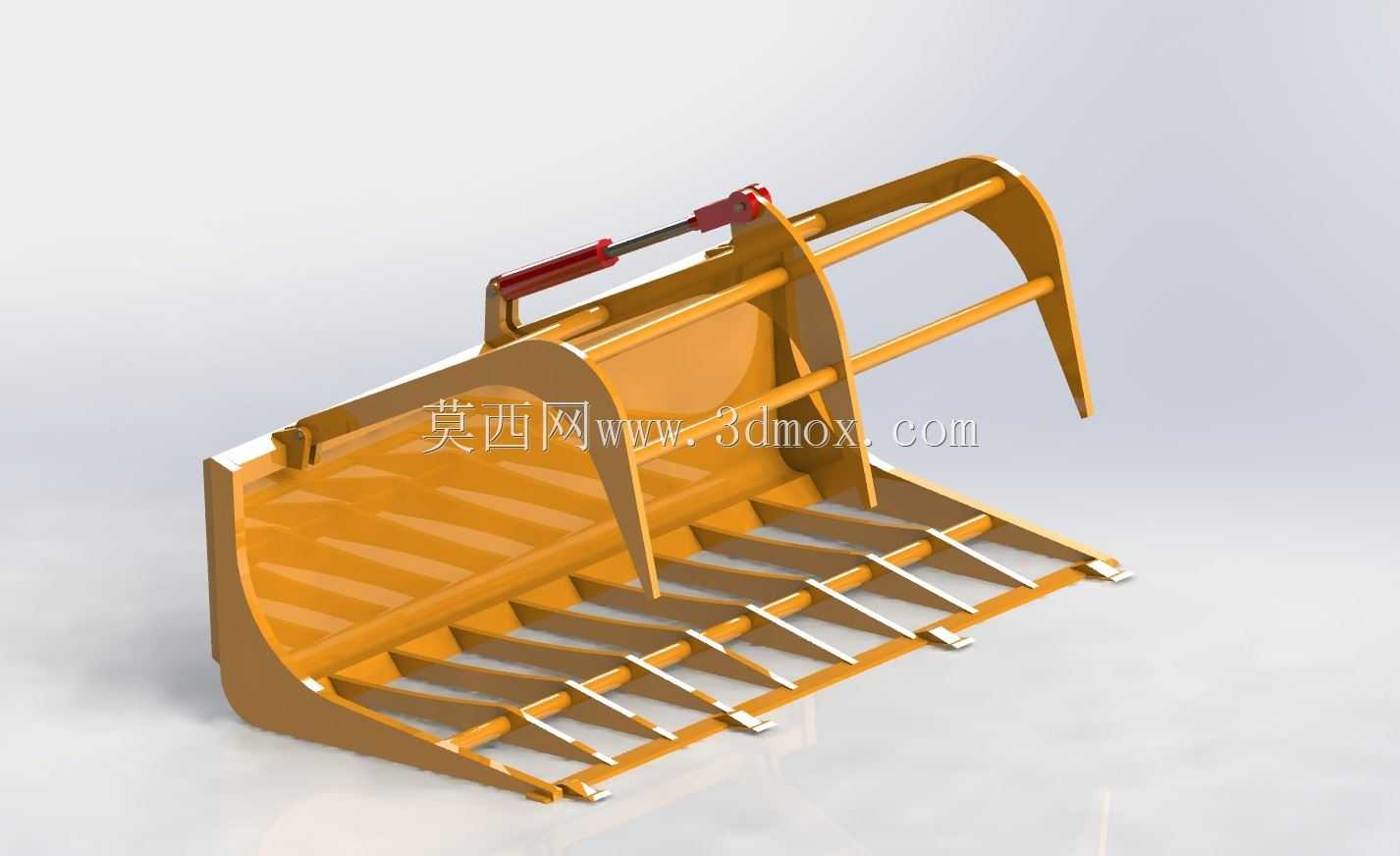

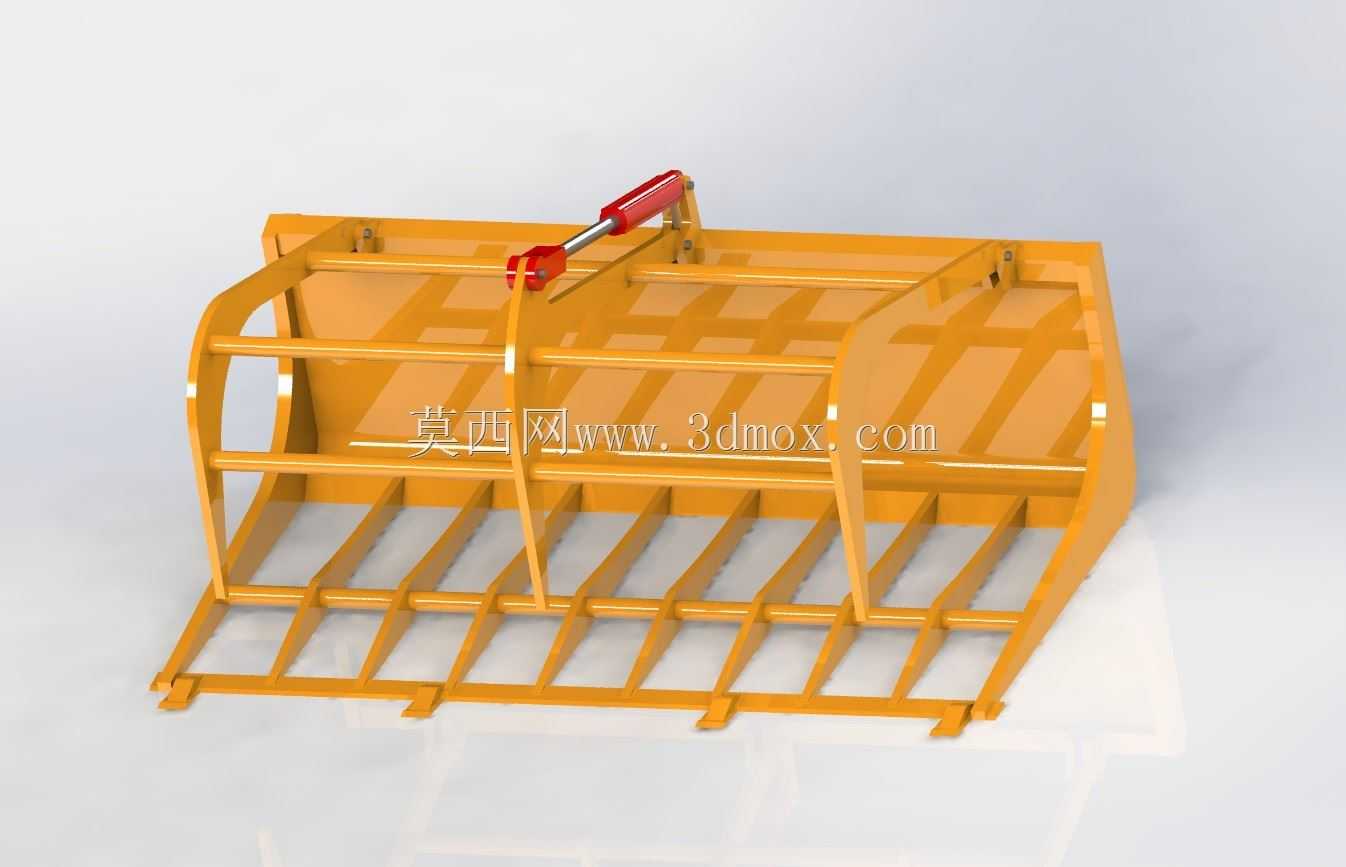

工程机械用液压驱动栅格式平底抓斗结构

　　这款栅格式平底抓斗主要适配滑移装载机、小型轮式装载机等主机设备，多用于硬质平整铺装地面的散料回收、废弃物清运、拆迁现场物料归集作业场景，相比普通弧形铲斗，其栅格结构可在推送抓取过程中自动漏除物料夹带的沙土、碎渣，减少无效负载搬运，平底刃口设计能完全贴合地面，将散落的块状物料、废木料、建筑垃圾一次性刮净归集，不会在作业面残留零散物料，大幅降低人工二次清扫的工作量。

　　从功能设计逻辑来看，抓斗采用单液压油缸驱动上夹爪开合，油缸两端采用铰接式安装结构，可抵消作业过程中偏载带来的径向冲击力，避免油缸杆受侧向力出现密封件磨损、杆体拉伤的问题。上夹爪的弧形爪齿采用等间距排布，齿端做了加厚耐磨处理，抓取大块物料时爪齿可嵌入物料间隙，配合下部栅格式斗体的横向肋条，能牢牢兜住物料，不会出现大块物料从爪间滑落的情况；下部斗体的栅条采用矩形截面型钢焊接，栅条间隙控制在120mm左右，既保证漏除细碎渣土的效果，又能避免小块有用物料从间隙掉落，斗体底部的安装耳板采用标准装载机属具连接尺寸，可直接适配快换接头，无需额外改装即可完成挂接，安装时只需对准快换架的锁止销孔，插入安全销即可完成固定，整个换装过程不超过10分钟。

　　设计过程中重点考虑了作业边界的适配性，抓斗整体宽度控制在1.8米级别，适配3-5吨级小型装载机的作业载荷范围，闭合状态下整体高度不超过1.1米，不会遮挡驾驶员前方作业视线，张开状态下夹爪最大开口距离可达800mm，可抓取直径700mm以内的块状物料，斗体深度设计为600mm，单次满斗抓取容积约0.8立方米，兼顾作业效率与主机载荷匹配度。斗体两侧的侧挡板采用加高设计，可防止物料从两侧撒漏，所有焊接位置均做了坡口满焊处理，关键受力部位额外加焊了三角形加强筋，应对建筑垃圾、废金属等硬质物料的冲击载荷时，不会出现焊缝开裂、结构变形的问题。日常维护时只需定期向铰接点注油嘴加注润滑脂，检查液压油缸的管路密封情况即可，整体结构无易损易耗的复杂传动部件，长期在高粉尘、多冲击的恶劣作业环境下也能保持稳定的工作状态。
