D25XT100三相桥式整流器件结构模型

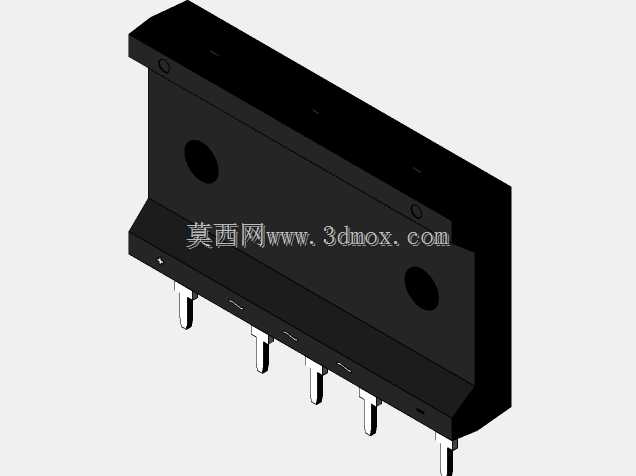

　　这款三相桥式整流器件的三维结构，还原了工业电力整流场景中常用的塑封直插式整流桥实体形态，在变频驱动、工业电源、电焊机、充电机等需要三相交流电转直流电的设备回路中，这类器件承担着核心的整流转换功能，能将三相输入的交变电流通过内部六只整流二极管组成的全桥回路，转换为脉动直流输出，为后级滤波、稳压电路提供稳定的直流输入基础。从结构设计来看，模型完整还原了器件的黑色阻燃塑封外壳，外壳两侧预留的圆形安装孔是现场装配的核心定位结构，安装时可通过螺栓穿过孔位将器件固定在设备的金属散热基板上，孔位的间距、孔径完全匹配行业通用的安装尺寸边界，设计时无需额外调整安装位即可适配多数整流电路的安装布局。器件底部伸出的五根直插式引脚，

　　排布间距符合PCB板直插焊接的标准间距要求，引脚长度预留了波峰焊所需的吃锡余量，同时引脚的粗细满足额定电流下的载流需求，建模时还原了引脚与塑封本体结合处的应力释放结构，避免装配焊接时引脚受力导致内部芯片连接断裂。外壳表面的极性标识在模型中也做了精准还原，三个交流输入引脚、两个直流正负极输出引脚的标识位置与实物完全一致，能避免电路设计、装配时出现极性接反的问题。塑封本体的散热面做了平整化处理，建模时保留了安装面的平面度特征，实际使用时该面需涂抹导热硅脂后与散热面紧密贴合，保障器件满负载运行时的热量能快速传导出去，避免结温过高导致器件损坏。从建模细节来看，外壳的拔模斜度、边角的圆弧过渡、引脚的倒角特征都完全参照实物测绘还原，

　　结构工程师在做设备内部布局时，可直接调用该模型进行干涉检查，确认器件与周边电容、接线端子、散热片的安全间隙，也可基于该模型设计对应的固定压片、绝缘护套等配套结构，无需反复核对实物尺寸就能完成整流回路的结构布局设计，大幅缩短电力电子设备的结构开发周期。
