美式摩托车传动滚子链结构设计

　　作为摩托车动力传输路径里的核心受力部件，传动链条的设计合理性直接决定了动力传递效率、骑行安全系数与部件使用寿命，这款针对美式巡航摩托车开发的传动滚子链，在建模阶段就充分结合了美式机车大扭矩输出、长轴距布局的使用特性，没有照搬普通小排量街车的链条参数逻辑。从实际应用场景来看，美式巡航摩托车普遍采用长轴距设计，后摇臂行程更长，日常骑行中常面对高速巡航、低速大扭矩爬坡甚至重载双人骑行的工况，链条需要承受发动机输出的交变冲击载荷，同时还要适配后悬挂压缩、拉伸过程中产生的轴距动态变化，因此在链节的铰接间隙设计上，预留了适配悬挂全行程的活动余量，避免悬挂压缩到极限位置时链条出现过度张紧拉断的问题。从功能特性层面看，这款链条采用标准滚子链结构，

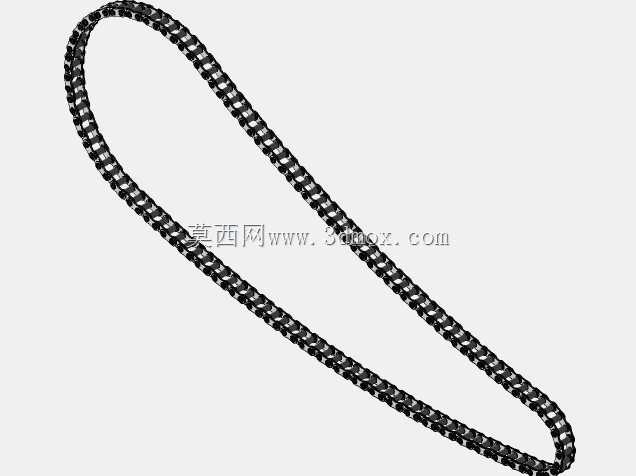

　　每个链节由外链板、内链板、销轴、套筒、滚子五个核心零件组成，建模时严格按照链传动的啮合公差要求，控制滚子与链轮齿槽的配合间隙，既保证啮合过程中滚子可以在套筒上自由转动，减少齿面与链条的滑动磨损，又控制间隙量避免高速传动时出现明显的啮合冲击噪音。设计思路上没有追求极致的轻量化，而是优先保证链板的抗疲劳强度，内外链板都采用了符合传动件受力特性的8字形轮廓，在销轴孔周边做了应力分散的圆弧过渡，避免大扭矩输出时孔位边缘出现应力集中导致的链板断裂问题；销轴与外链板采用过盈配合固定，与套筒采用间隙配合保证铰接灵活性，套筒与内链板同样采用过盈配合，多层配合关系的建模公差完全参照机械设计手册中滚子链的配合标准，可直接导出工程图用于生产加工。

　　在外形尺寸与安装边界上，这款链条的节距、滚子直径、内节内宽都匹配美式巡航车常用的大排量后链轮参数，整链的总长度适配对应车型的前后链轮中心距，建模时已经预留了张紧调节的余量，安装时不需要额外截链或者接链，同时链节的外侧轮廓做了倒角处理，避免与后摇臂、链盒等周边部件发生运动干涉，即使在悬挂全行程压缩、链条摆动到最大角度的状态下，也不会与周边结构产生剐蹭。日常使用中这类链条需要配合定期的润滑维护，建模时也在套筒与销轴的配合面预留了储油间隙，能够留存一定量的润滑脂，减少铰接部位的干摩擦，延长链条的保养周期。对于结构设计从业者来说，这款模型的装配逻辑完全还原了实际链条的组装顺序，每个零件的约束关系都符合实际装配工艺，可直接用于摩托车传动系统的运动仿真，验证不同张紧度下的传动平稳性，也能作为非标传动链设计的参考模板，调整节距、链板厚度等参数即可适配不同扭矩等级的动力传输需求。
