带锚式搅拌结构的不锈钢冷却储罐设计

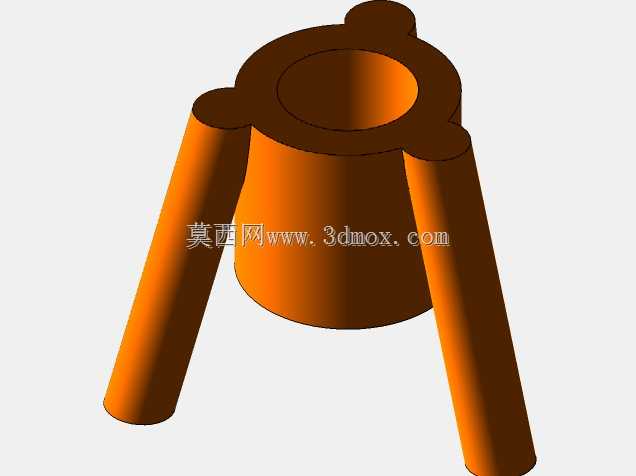

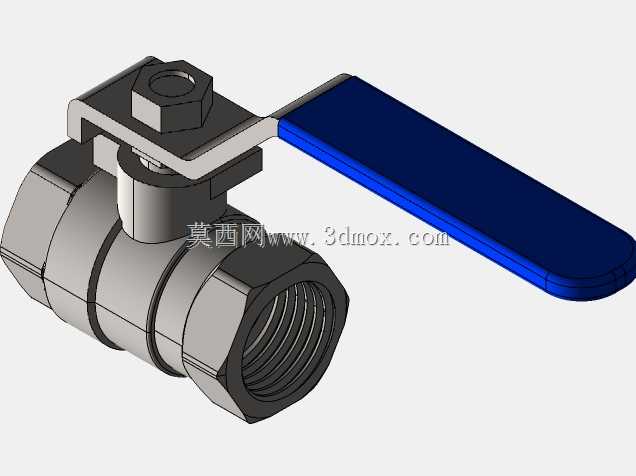

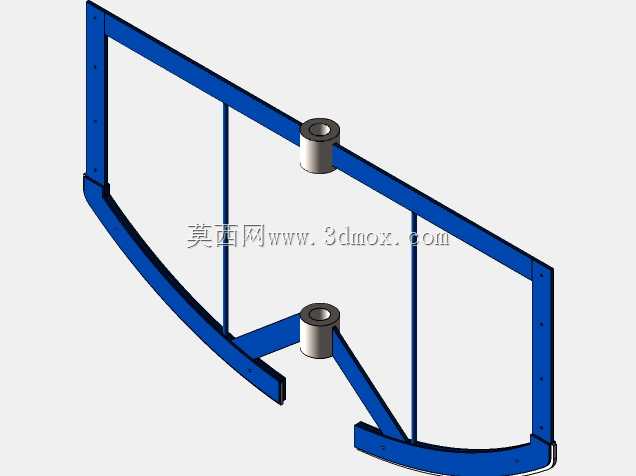

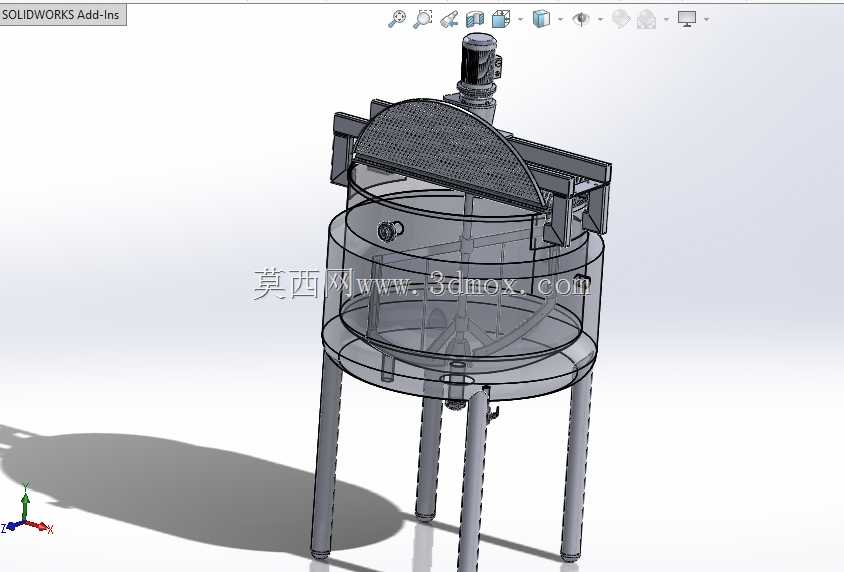

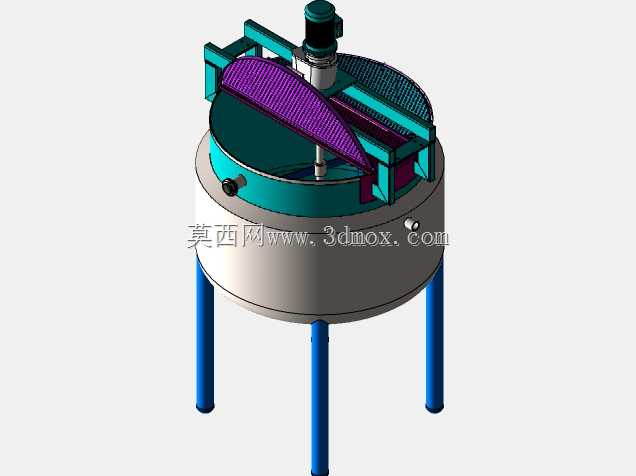

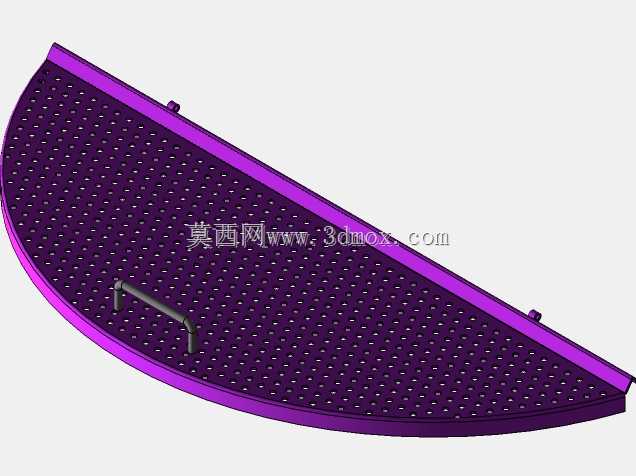

　　这款带锚叶搅拌的不锈钢罐体，核心服务于乳品、食品饮料等对卫生级要求较高的生产场景，在物料暂存、恒温冷却、低速混合工序中承担核心作用。罐体整体采用立式支腿支撑结构，三根等距分布的圆柱形支腿将罐体抬离安装地面，预留出底部出料口的管路安装、阀门操作空间，安装时需保证支腿底面处于同一水平基准，避免罐体倾斜导致搅拌轴偏磨、物料残留排净困难的问题。罐体上半部分配置可翻转的半开式上盖，铰接结构设置在罐体侧方，开盖角度可满足人工清理内壁、观察内部物料状态的需求，上盖闭合后通过周边快装卡扣实现密封，防止生产过程中外界杂质落入，同时避免挥发性物料逸散。罐内配置的锚式搅拌桨叶，轮廓完全贴合罐体内壁的曲面弧度，低速运转时可不断刮除附着在罐壁的物料层，

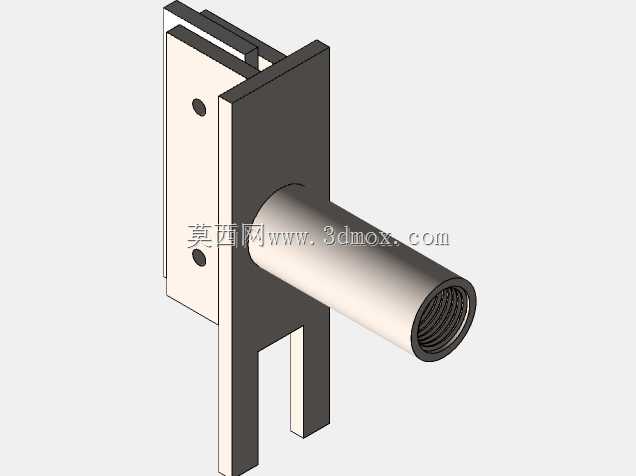

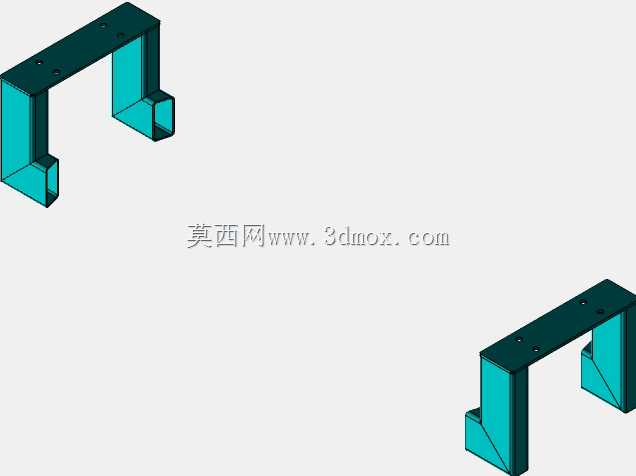

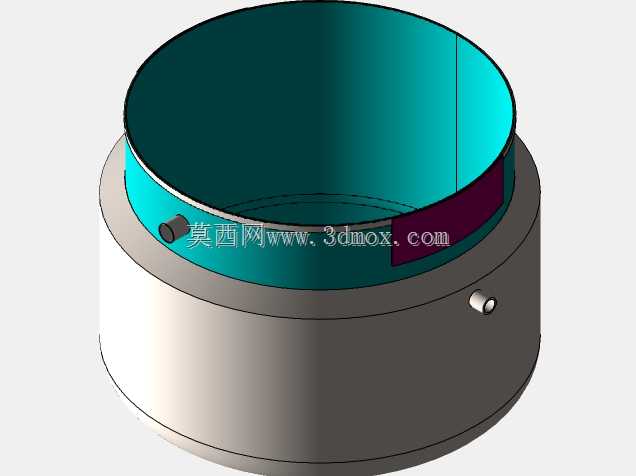

　　避免粘稠物料在壁面堆积结垢，同时带动罐内整体物料形成平缓的轴向、径向混合流，不会对热敏性物料造成过度剪切破坏，适配需要缓慢搅拌同时维持温度均匀的冷却工况。罐体的冷却结构可通过夹套层通入冷却介质，配合搅拌的混合作用，快速将罐内物料降至工艺要求的温度，夹套的进出口管路设置在罐体侧下方，安装时需对接好介质进出管路，做好密封防漏处理。顶部的驱动装置通过支架固定在罐体中心位置，输出轴与搅拌桨采用快拆式连接结构，方便日常维护时拆卸桨叶做卫生清理，驱动支架的安装面做了平面度加工处理，保证搅拌轴的同轴度公差控制在合理范围，减少运转时的振动与噪音。罐体侧壁预留了温度检测、液位检测的接口位置，可根据实际生产需求加装对应检测元件，实现生产过程的参数监控。整体结构的圆角过渡设计全部符合卫生级设备的设计要求，不存在物料残留的死角，内壁抛光处理可降低物料挂壁概率，方便生产结束后的CIP清洗作业。
