传感器配套铰接式安装支座结构设计

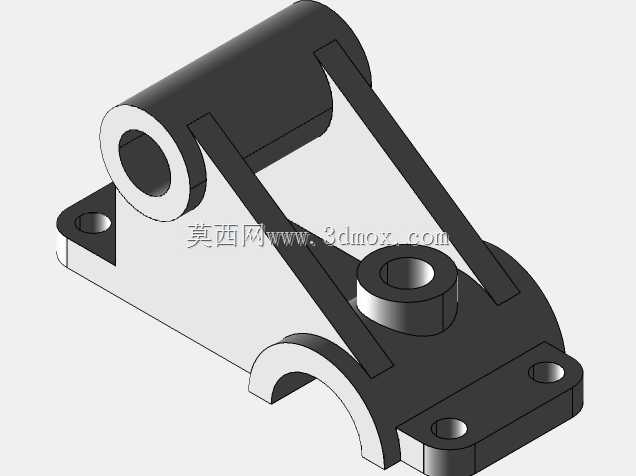

　　该铰接式安装支座主要应用于工业检测场景中传感器的配套安装环节，在自动化生产线的位移检测、姿态监测工位，以及工程机械的工况传感单元固定场景中均有广泛适配空间，能够为外置式传感元件提供稳定的安装基准，同时预留一定的角度调整余量，抵消设备运行过程中产生的小幅振动与位置偏移，避免传感元件因刚性连接受冲击损坏。从功能特性来看，支座主体采用一体化铸造成型后做机加工处理，上部设置的同轴通孔用于穿装铰接销轴，可与设备端的固定耳片形成转动副，满足传感器安装后的角度微调需求；下部平面分布的多个沉头安装孔，可通过内六角螺栓将支座整体固定在设备机架的安装面上，沉孔设计能够保证螺栓头不突出安装平面，避免与周边运动构件发生干涉；

　　侧面伸出的斜向加强筋连接上部铰接筒与下部安装底板，在不额外增加整体壁厚的前提下大幅提升结构的抗扭、抗弯强度，减少长期受载后的形变概率。设计过程中优先考虑了安装边界的适配性，下部安装底板的轮廓尺寸适配多数工业传感器的安装孔距标准，上部铰接筒的内径尺寸匹配常规规格的铰接销轴，安装时无需额外做扩孔或衬套加工即可直接装配；中间的弧形避让槽专门为传感器的走线或相邻构件的运动轨迹预留空间，避免装配后出现运动卡滞或线缆磨损的问题。实际选型使用时，需要注意支座的安装面平面度公差，装配前需清理机架安装面的焊渣、毛刺，保证支座与安装面贴合紧密，铰接销轴穿装后需在端部加装开口销防止轴向窜动，长期运行工况下可在铰接转动副处添加润滑脂减少磨损。

　　该结构的受力路径经过优化，外部载荷通过上部铰接筒传递至斜向加强筋，再分散至下部安装底板的各个固定点，避免局部应力集中导致的支座断裂问题，能够适配中等载荷下的传感单元固定需求，在户外设备、生产线检测工位等场景下均可稳定使用。
