QFN26四侧无引脚扁平封装电子元器件

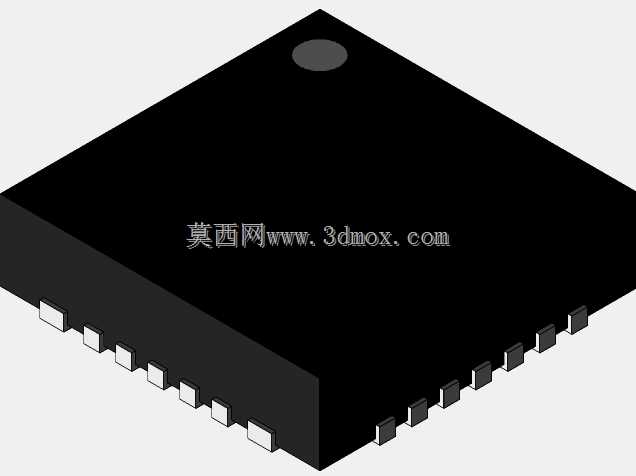

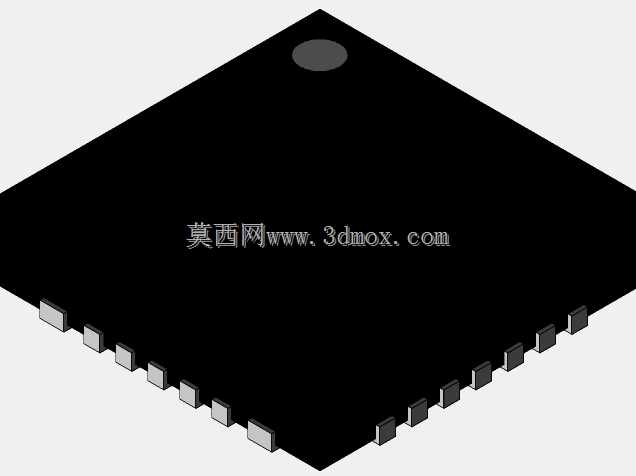

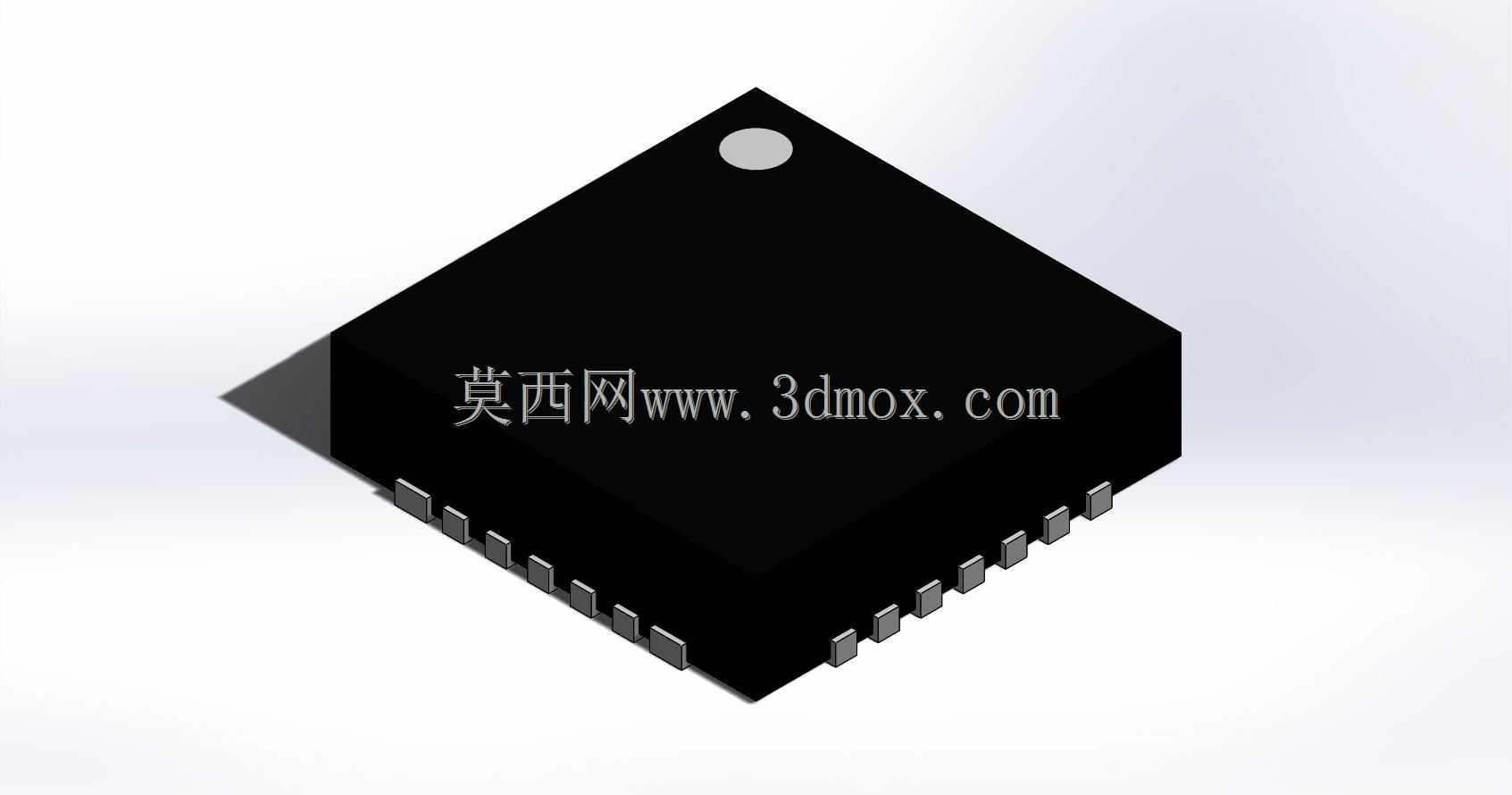

　　在消费电子、工业控制板卡、小型传感检测模块的PCB布局设计环节，这类四侧无引脚的贴片封装元件是板级结构设计中经常需要处理的标准元器件，很多刚接触板级结构建模的工程师容易忽略其安装边界的细节，导致后期SMT贴片时出现干涉、焊盘对位偏差的问题。这款26引脚的QFN封装元件，外形为规整的正方形结构，长宽尺寸均控制在4mm，整体厚度符合常规小尺寸QFN的封装规范，顶面设置的圆形标记点是引脚1的定位标识，在PCB封装绘制、三维装配对位时，这个标记是确认元件安装方向的核心参照，能避免反向贴装导致的电路功能失效。从设计逻辑来看，这类无引脚外露焊盘的封装形式，相比传统的鸥翼引脚贴片封装，寄生参数更小，高频信号传输性能更优，

　　同时底部通常带有外露散热焊盘，可直接与PCB上的散热过孔阵列连接，将芯片工作时产生的热量快速传导到板卡的散热层，适配小体积、高集成度的电路模块设计需求。在实际建模过程中，需要严格对应引脚的间距、焊盘的伸出长度、元件本体与PCB板面的贴合间隙，四侧均匀分布的26个引脚，每个引脚的宽度、相邻引脚的中心距都要符合JEDEC相关封装标准，不能随意缩放尺寸，否则导出的STEP模型导入PCB设计软件后，会出现3D模型与封装焊盘错位的问题，影响结构干涉检查的准确性。在板卡装配场景下，这类元件的安装高度较低，不会对周边较高的接插件、电解电容等元件造成空间遮挡，布局时可以紧贴板边放置，充分利用PCB的边角空间，提升整板的集成度。

　　建模时还需要注意元件本体的边角倒角细节，虽然不影响电气性能，但在做整板的装配仿真、产品外壳的间隙设计时，精准的倒角尺寸能避免出现本体与外壳加强筋的硬干涉，尤其是在便携类传感设备的狭小内部空间中，每0.1mm的尺寸偏差都可能导致整机组装失败。另外，这类封装的元件在做回流焊工艺仿真时，精准的三维模型也能帮助工艺人员预判焊膏印刷、元件贴装的偏移容忍范围，减少量产阶段的焊接不良率。
