M10规格弹性开槽夹紧夹头结构设计

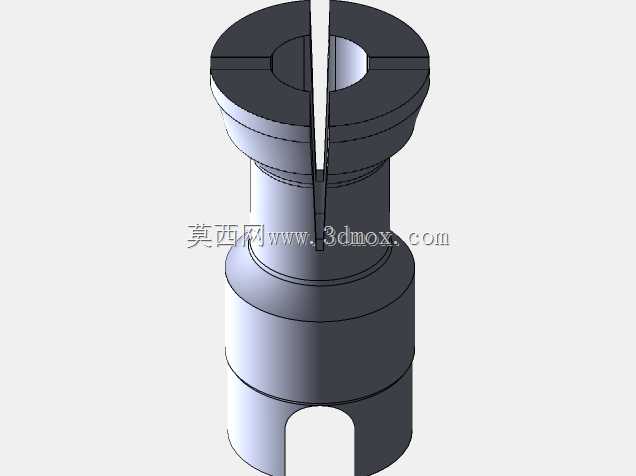

　　这类弹性夹头常应用在需要高精度同轴夹紧的工装场景中，比如小型仪表车床的工件装夹、传感器装配工位的零件定位、自动化检测设备的工件固定环节，相比三爪卡盘这类通用夹具，它的夹紧同心度更高，装夹动作响应更快，对薄壁类小直径零件的夹紧损伤更小。从结构上看，这款夹头采用轴向通槽设计，上端的开槽段是核心的弹性变形区，当夹头受到轴向的锁紧力作用时，开槽段会沿径向均匀收缩，从而抱紧穿入内孔的工件或者刀具，开槽的宽度、长度直接决定了夹头的收缩量范围，设计时需要匹配M10规格的夹持直径，预留合理的弹性变形余量，避免收缩量不足导致夹不紧，或是变形量过大造成夹头应力断裂。夹头的外形采用多段阶梯轴结构，下端的开槽缺口是和锁紧机构的拨叉配合的部位，

　　用来传递旋转扭矩，同时在锁紧过程中起到导向定位作用，中间的轴颈段是和安装基座的配合面，加工时需要保证较高的圆柱度和同轴度，否则会直接影响夹持后的跳动精度。上端的锥面结构是和锁紧套的内锥面配合的工作面，锥度的选择直接影响夹紧力的放大倍数，锥角越小，相同轴向力下产生的径向夹紧力越大，但过小的锥角会出现自锁现象，导致松开夹头时拆卸困难，这类小型夹头通常采用适配小规格锁紧机构的标准锥度，兼顾夹紧力和拆卸便利性。在安装边界上，夹头的各段轴径需要和配套的锁紧套、安装座的内孔尺寸严格匹配，配合间隙控制在合理范围内，间隙过大会导致夹持偏心，间隙过小则会出现卡滞，无法顺畅完成夹紧松开动作。夹头的内孔是直接和被夹持件接触的工作面，

　　表面粗糙度需要达到较高要求，避免划伤工件表面，同时内孔的圆柱度误差要控制在微米级，保证夹持时整个接触面均匀受力，不会出现局部应力集中夹伤薄壁零件的情况。这类夹头通常采用弹簧钢材质加工，经过热处理后获得合适的硬度和弹性，既保证长期反复夹紧松开不会出现塑性变形，又有足够的耐磨性延长使用寿命，在传感器装配这类需要频繁装夹小直径零件的工位，这类夹头的重复装夹精度可以满足精密装配的要求，不需要每次装夹后重新找正工件位置，能有效提升装配效率。
