电机驱动固定进给式钻轴执行机构

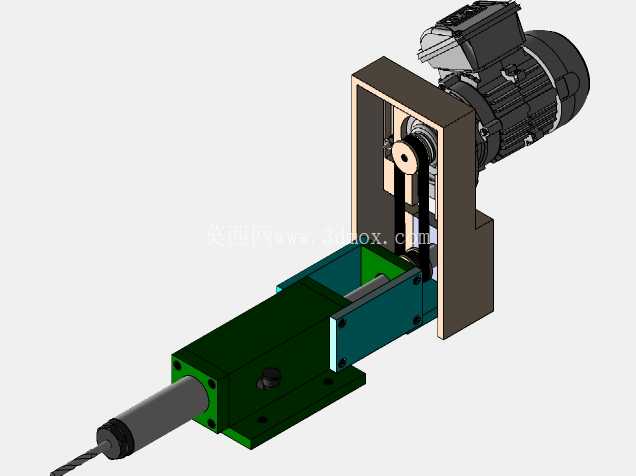

　　这套钻轴执行机构主要面向小型零件钻削加工工位的集成需求，常见于压铸周边自动化加工单元、小型专机的孔加工工位，可直接安装在工装台架或者生产线的固定工位上，完成对铝压铸件、小型五金件的定深钻孔、倒角工序，替代人工手持电钻的作业模式，提升孔位加工的一致性。从结构布局来看，整套机构采用驱动端与执行端分体式排布，驱动电机通过安装立板固定在滑台组件的后侧，动力通过同步带轮传递到主轴滑枕内部，既可以通过更换带轮配比调整主轴输出转速，匹配不同材质工件的钻削线速度要求，也能将电机的重量后置，降低滑台进给时的运动惯量，避免进给过程出现爬行抖动。滑台部分采用矩形导轨配合丝杆进给的结构？不对，从结构外形看是滑套式进给结构，绿色的主体部分是固定的滑座，内部嵌有耐磨衬套，主轴滑枕可沿着滑座的轴向做直线进给运动，进给的驱动通过立板内侧的偏心轮或者曲柄结构实现，将电机的旋转运动转化为滑枕的直线往复进给，这种结构的优势是进给行程固定，不需要额外配置进给驱动的控制系统，只要电机持续运转就能完成“快进-工进-快退”的固定动作循环，非常适合单一固定孔深的大批量加工场景，不需要复杂的参数调试，安装完成后接通电源即可稳定运行。

　　安装边界方面，整套机构的固定基面是滑座底部的安装法兰面，上面预留了四个对称的螺栓安装孔，可直接固定在标准铝型材机架或者钢制工装板上，安装时需要保证主轴轴线与工件待加工孔的轴线同轴度误差控制在0.02mm以内，避免钻削过程中出现钻头偏折、孔位超差的问题。主轴输出端采用标准的ER夹头接口，可夹持不同直径的直柄钻头、倒角刀，换刀时只需要使用配套的扳手松开夹头螺母即可更换刀具，适配的刀具直径范围覆盖常见的小型零件加工需求，不需要额外改装主轴接口。设计过程中特意将传动带的张紧结构设置在立板的外侧，日常维护时不需要拆解主体结构，只需要松开电机的安装固定螺栓，调整电机位置即可张紧同步带，降低日常维护的拆装工作量。

　　滑座内部设计有润滑油槽，可定期加注润滑脂，减少滑枕与衬套之间的磨损，延长整套机构的使用寿命，在连续运转的工况下，润滑维护周期可设置为每300工作小时一次，就能保证进给动作的顺畅。另外，整套机构的进给行程由内部的曲柄偏心量决定，选型时可根据实际需要的钻孔深度匹配对应偏心量的曲柄组件，不需要额外调整进给限位，避免了现场调试时的限位开关调整工作，集成到专机上时只需要接入电机的动力线，配合工件到位的触发信号控制电机启停即可完成加工循环，大幅降低专机的电气设计复杂度。

　　在实际应用场景中，这类钻轴机构常成对布置在压铸工件的两侧，同时完成工件两个侧面的孔位加工，相比采用多轴加工中心的方案，单工位的改造成本更低，加工节拍更快，针对单一品种大批量的压铸件加工场景，投入产出比远高于通用加工设备。结构设计时还考虑了切屑防护的需求，滑枕与滑座的配合位置设置有防尘密封圈，可阻挡钻削产生的金属切屑进入滑座内部，避免切屑刮伤滑枕表面导致进给卡滞。主轴的轴承配置采用背对背安装的角接触球轴承，可承受钻削过程中的轴向进给力与径向切削力，保证主轴在钻削时的径向跳动控制在0.01mm以内，提升钻孔的表面质量与孔径精度，减少钻头的非正常磨损。
