机加工用带定位凸耳刀头连接套筒结构

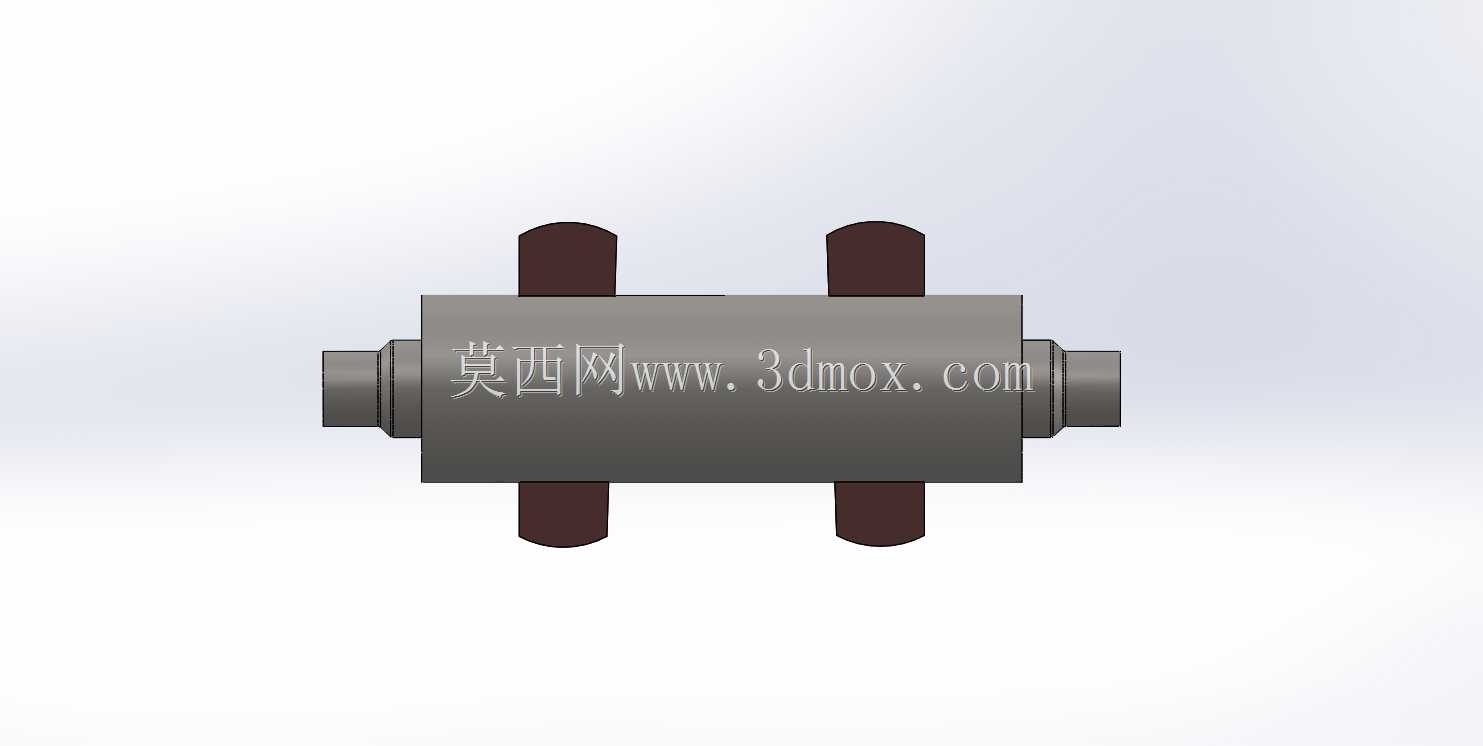

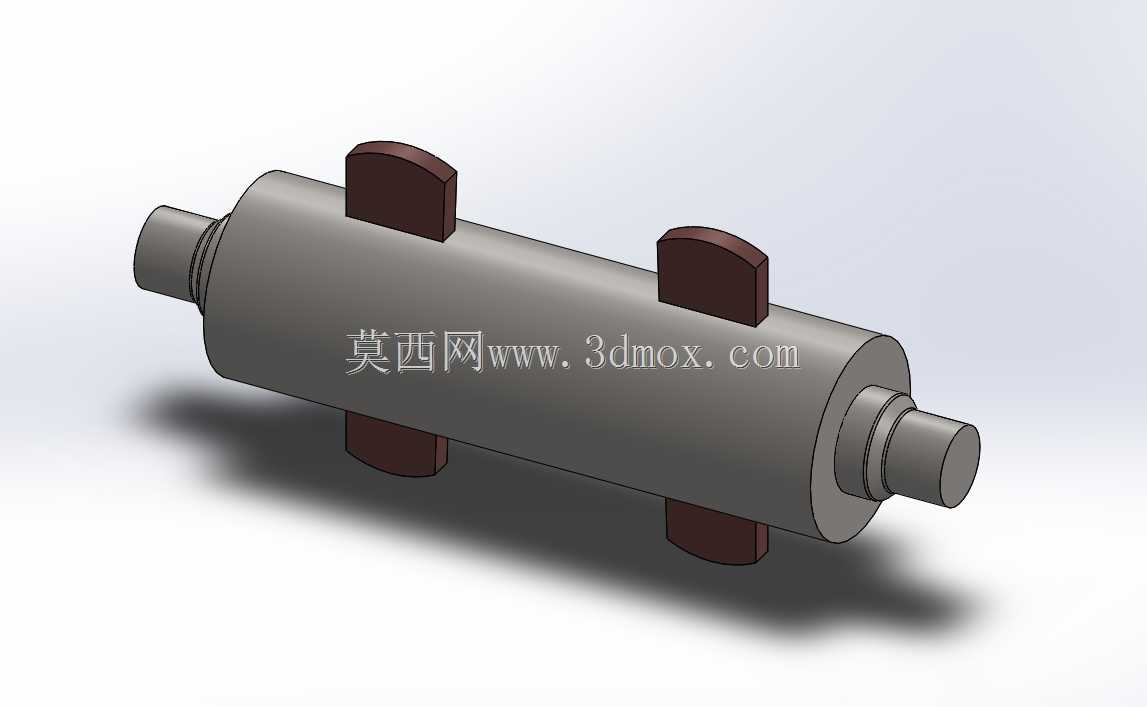

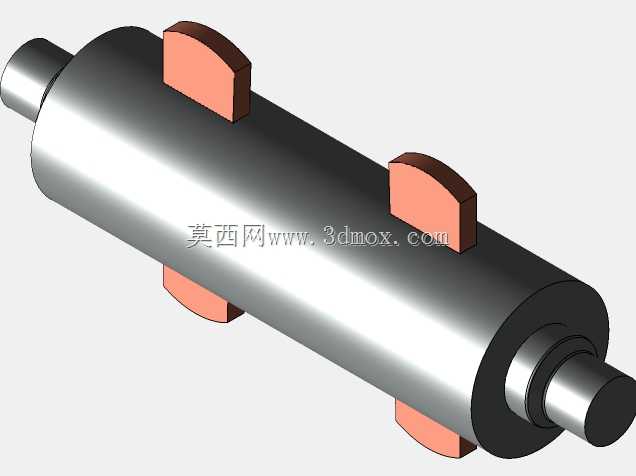

　　在数控加工中心、专用组合机床的刀具装夹系统里，这类带侧向定位凸耳的刀头套筒，是连接主轴输出端与加工刀头的核心过渡部件，主要承担扭矩传递、刀头径向定位、加工载荷缓冲的作用，常见于多工位组合机床的动力头输出端、自动化生产线的专用镗铣工位，适配需要快速换刀但又要保证重复定位精度的加工场景。从结构设计来看，套筒主体采用等径圆柱段作为基体，两端设置阶梯轴式的插接段，分别对应主轴安装孔与刀头夹持孔，插接段的直径公差按照h6级精度控制，保证装配后的同轴度误差控制在0.02mm以内，避免高速旋转时出现刀头跳动影响加工面质量。套筒周向均匀分布的四个凸耳结构，是整个部件的核心受力点，这类凸耳并非装饰结构，而是和主轴端的卡槽配合，承担周向扭矩传递的作用，

　　相比传统的键连接结构，这种多凸耳周向均布的设计可以把切削时的扭矩载荷分散到四个接触面上，降低单个接触面的接触应力，在重载断续切削的工况下，能有效避免键槽崩裂、连接打滑的问题。设计时凸耳的外伸长度需要严格匹配主轴卡槽的深度，凸耳两侧的配合面做了0.5mm的倒角处理，既方便装配时的导向导入，也能避免应力集中导致的凸耳根部断裂，凸耳根部和套筒主体的衔接处采用R2的圆角过渡，经过有限元校核，在承受150N·m的额定切削扭矩时，根部最大应力为280MPa，低于常用合金结构钢的屈服强度，满足连续加工的强度要求。套筒的轴向尺寸需要匹配机床主轴的端面到刀头安装基准面的距离，两端插接段的长度分别预留了2mm的轴向窜动间隙，避免热胀冷缩导致的装配卡滞，

　　内部的通孔既可以作为切削液的输送通道，将高压切削液直接输送到刀头切削区域，降低切削区温度，也能减轻套筒自身的重量，降低主轴旋转时的动平衡校正难度。在实际安装时，只需要将套筒一端的插接段对准主轴内孔，旋转套筒让四个凸耳卡入主轴对应的卡槽内，再通过端面的锁紧结构完成轴向固定，另一端装入对应的加工刀头后即可完成装夹，相比传统的拉杆式刀套结构，这种结构的换刀时间可以缩短40%左右，非常适配自动化生产线的快速换刀需求。在日常维护中，这类套筒需要定期检查凸耳配合面的磨损情况，当配合面的磨损量超过0.1mm时需要及时更换，避免间隙过大导致的刀头跳动，影响加工精度，同时要保证内部切削液通道的通畅，避免铁屑堵塞导致切削液无法正常输送。
