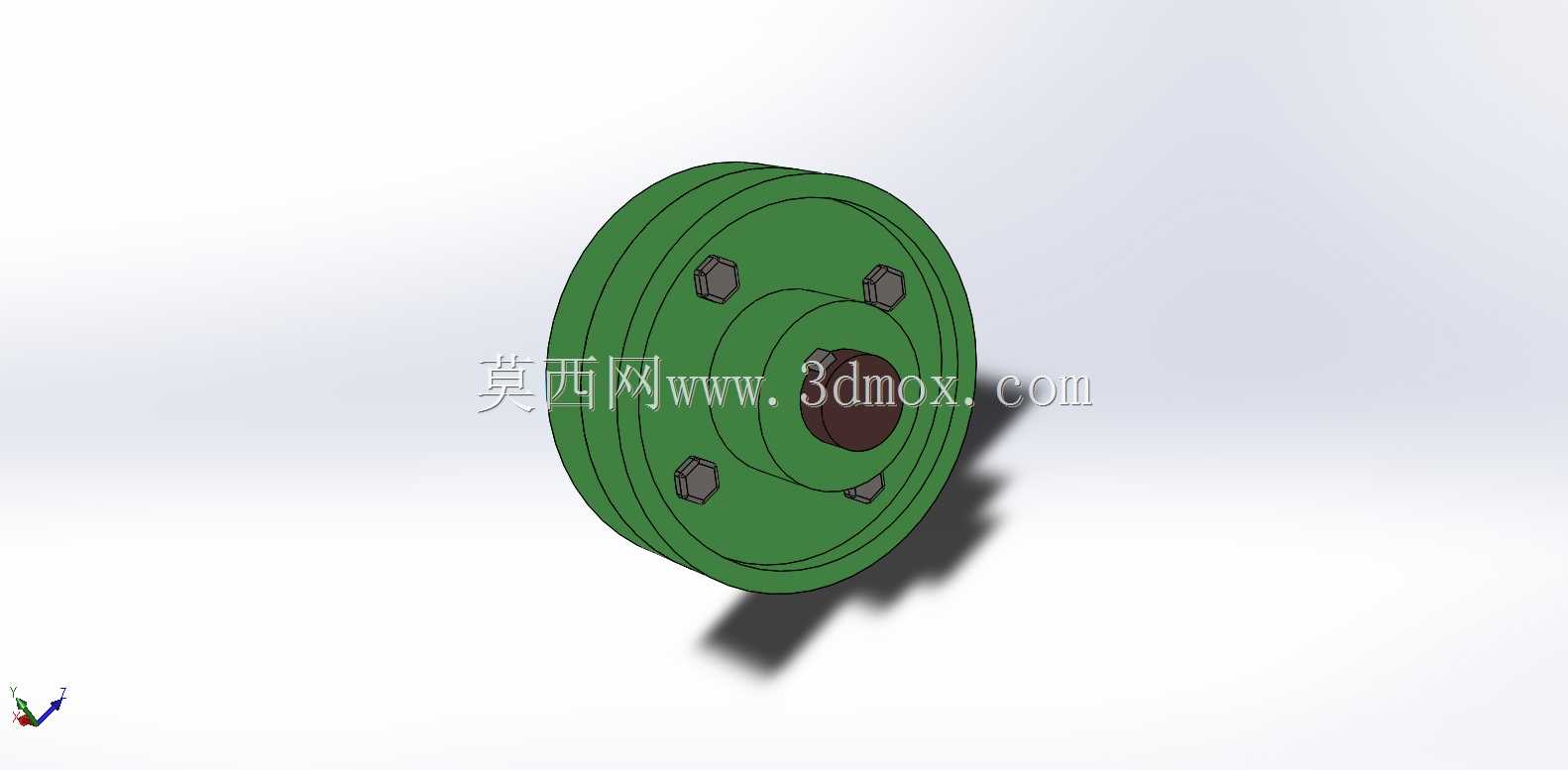

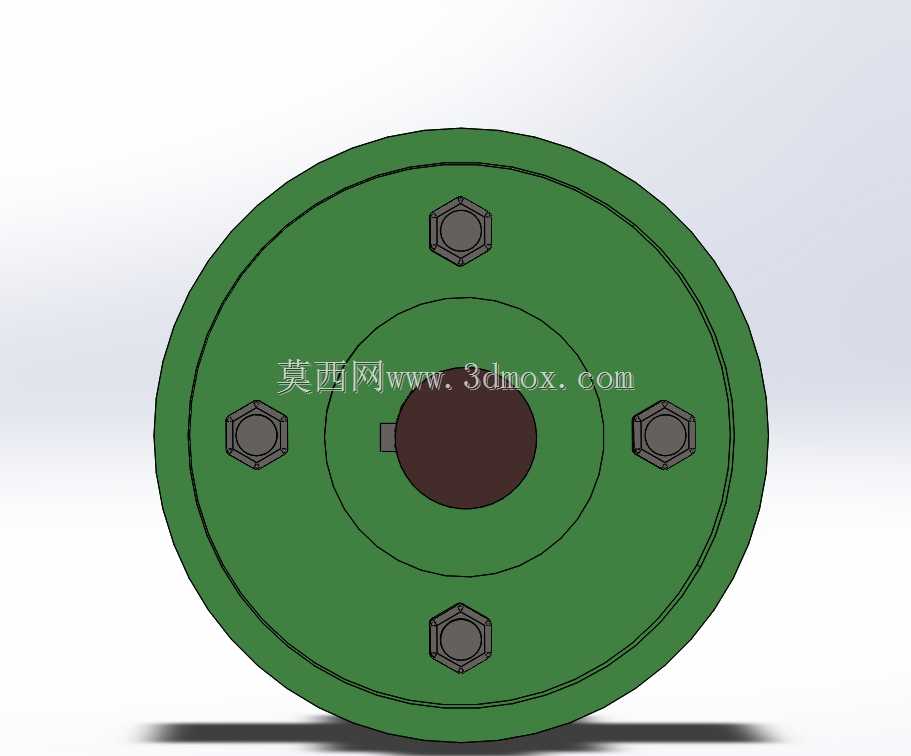

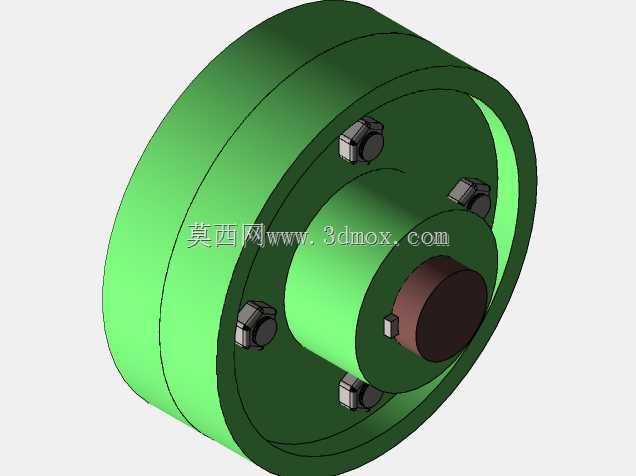

带防护结构的法兰式联轴器三维结构

　　在重载传动系统的轴系连接场景中，这类带防护结构的法兰联轴器，常被布置在电机输出端与工作机输入端的衔接位置，尤其适配输送线、矿山牵引设备这类运行环境存在杂物飞溅、人员误触风险的工况，相比普通凸缘联轴器，额外的防护结构能避免螺栓外露带来的安全隐患，同时减少外部粉尘、碎屑对联轴器结合面的磨损。从结构设计逻辑来看，该联轴器采用分体式法兰对接结构，两个带毂的法兰盘分别通过键连接与两侧轴端固定，法兰盘结合面加工有定位止口，保证两轴的同轴度偏差控制在允许范围内，避免运转过程中出现附加径向载荷。连接螺栓采用六角头铰制孔螺栓，沿法兰圆周均布，依靠螺栓杆的剪切与挤压传递扭矩，相比普通受拉螺栓，铰制孔螺栓的对中性更好，能承受更大的变载荷与冲击载荷，

　　适配机械牵引类设备频繁启停的工况。外侧的防护结构与法兰盘本体集成设计，防护边缘高出螺栓头部一定距离，既可以防止运转过程中螺栓受外力磕碰发生松动，也能避免旋转的螺栓头刮碰周边管线、操作人员衣物，满足设备安全防护的硬性要求。从安装边界来看，法兰盘的外径尺寸根据传递扭矩的大小匹配对应规格，轴孔直径覆盖常用的电机输出轴径范围，安装时需要先将两侧法兰分别热装或压装到对应轴端，对齐止口后穿入螺栓，按对角顺序分次拧紧到规定力矩，避免法兰结合面出现间隙导致运转振动。设计过程中需要重点核算螺栓的剪切强度、法兰毂的扭转强度，同时校验防护结构的旋转外径与周边设备的安全间隙，预留至少10mm的安全距离，避免运转过程中发生剐蹭。另外，

　　法兰结合面需要加工一定的表面粗糙度，保证对接后贴合紧密，防止运转过程中出现相对滑移，防护结构的圆角过渡处需要做去毛刺处理，避免应力集中导致长期运转后出现疲劳裂纹。这类联轴器在实际使用中不需要额外的润滑维护，仅需要定期检查螺栓的预紧力即可，相比弹性套柱销联轴器，它的传动刚性更强，不存在弹性元件老化失效的问题，适合在重载、低速、对传动精度有一定要求的牵引类设备上使用，能够有效补偿两轴之间少量的轴向、径向偏移，降低轴系的安装对中难度，减少轴承端的附加载荷，延长整套传动系统的使用寿命。
