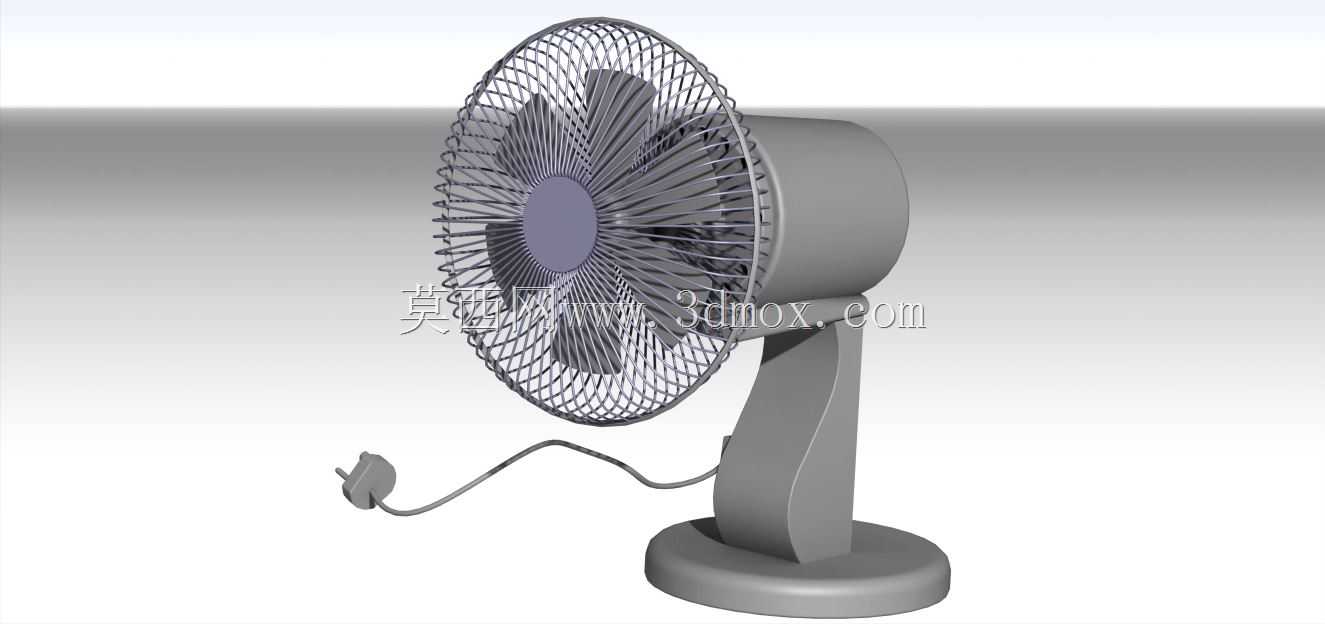

桌面摇头送风台扇结构三维设计

　　这款台式送风设备的三维结构设计，首先围绕桌面近距离送风的核心使用场景展开，日常办公桌面、居家书桌、小型工位等空间有限的区域，是这类设备的主要应用场景，设计过程中优先控制整机的占位尺寸，圆形底座直径控制在140mm范围内，整体直立高度不超过320mm，放置在桌面时不会遮挡显示器视线，也不会挤占键盘、文件等办公用品的摆放空间，底座底部预留了3mm高度的防滑胶垫安装位，避免设备运行振动时出现滑移。

　　从功能实现逻辑来看，整机分为底座支撑段、俯仰调节支架、机头驱动段、防护网罩、扇叶组件五个核心模块，俯仰支架采用弧形过渡的一体式结构，连接底座与机头的铰接位置预留了阻尼转轴的安装空间，可实现上下25度范围内的俯仰角度调节，满足不同坐姿高度下的送风角度需求，机头内部预留了标准单相交流电机的安装腔体，腔体周边设计了四处均匀分布的螺丝固定柱，适配常规小功率风扇电机的安装孔位，电机输出轴的同轴度公差在建模时控制在0.05mm以内，避免扇叶转动时出现偏心抖动。

　　扇叶部分采用七叶斜切式结构设计，每片扇叶的扭转角从叶根到叶缘做渐变处理，叶根位置扭转角为22度，叶缘位置扭转角收至14度，这种角度设计能够在较低转速下输出更柔和的送风气流，避免直吹时的硬风感，扇叶中心的轴套位置设计了D型定位孔，与电机输出轴的扁位结构匹配，防止转动过程中出现打滑。前后防护网罩采用径向辐条加环形加强筋的结构，辐条间距控制在8mm以内，符合小家电安全防护的间隙要求，避免手指误入触碰运转扇叶，前后网罩的对接位置设计了一圈嵌入式卡扣结构，装配时无需额外螺丝即可完成扣合，网罩外圈预留了装饰圈的安装槽位。

　　供电部分采用侧出式电源线设计，电源线从底座侧面的出线孔引出，出线孔位置设计了橡胶护线圈结构，避免线材反复弯折出现外皮破损，底座内部预留了电源线收纳的环形槽位，可根据使用距离将多余线材收纳在底座内部，避免桌面线材杂乱。建模过程中所有装配位置都预留了合理的装配公差，塑料件之间的配合间隙控制在0.2mm，转动铰接位置的间隙控制在0.1mm，既保证装配顺畅，也不会出现松旷晃动的问题，整机外壳的壁厚统一设置为2.5mm，符合常规注塑工艺的成型要求，避免出现缩痕、填充不足等注塑缺陷。
