乘用车内开启式轿门操作锁扣总成结构

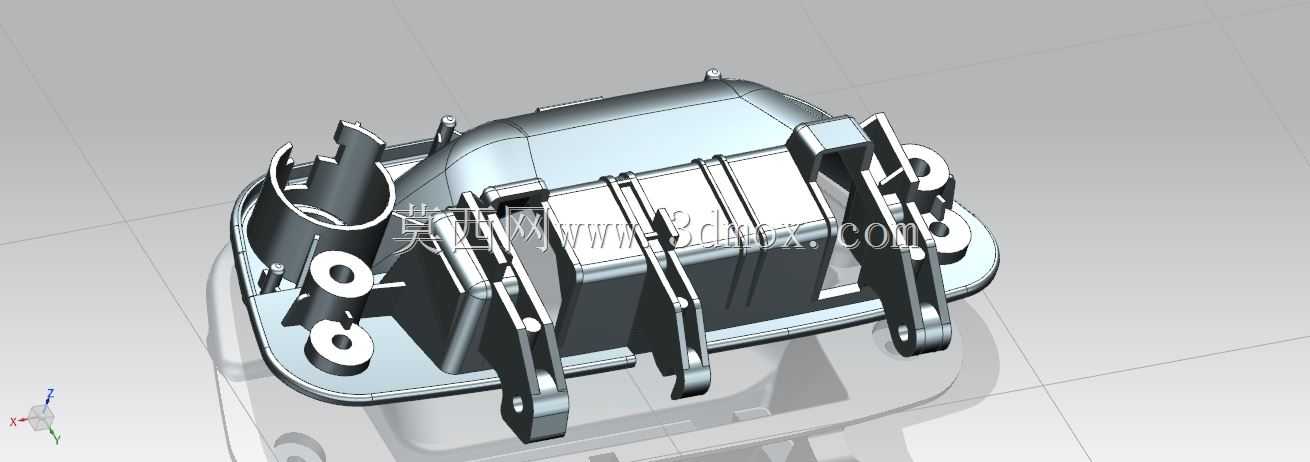

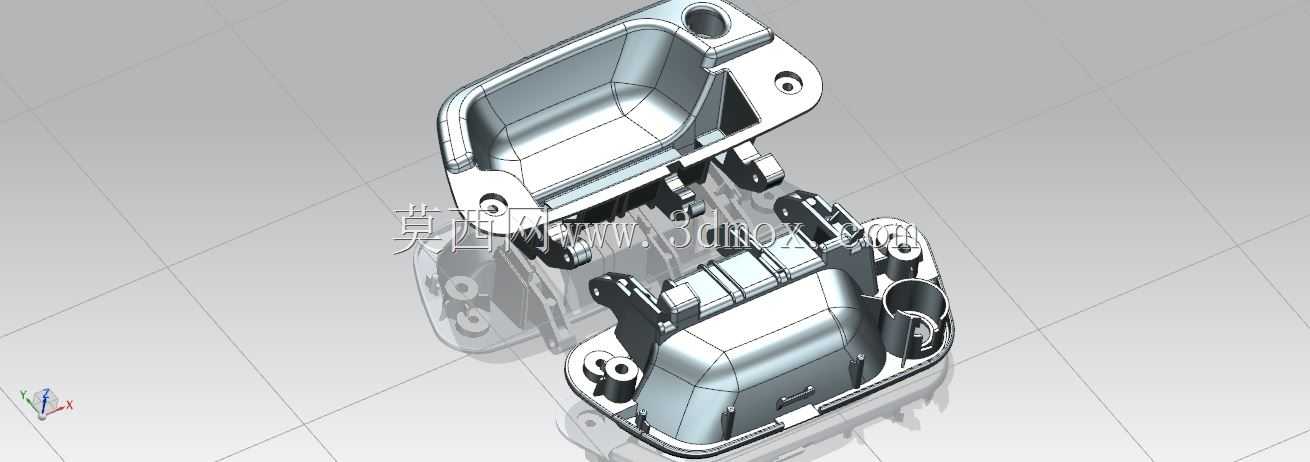

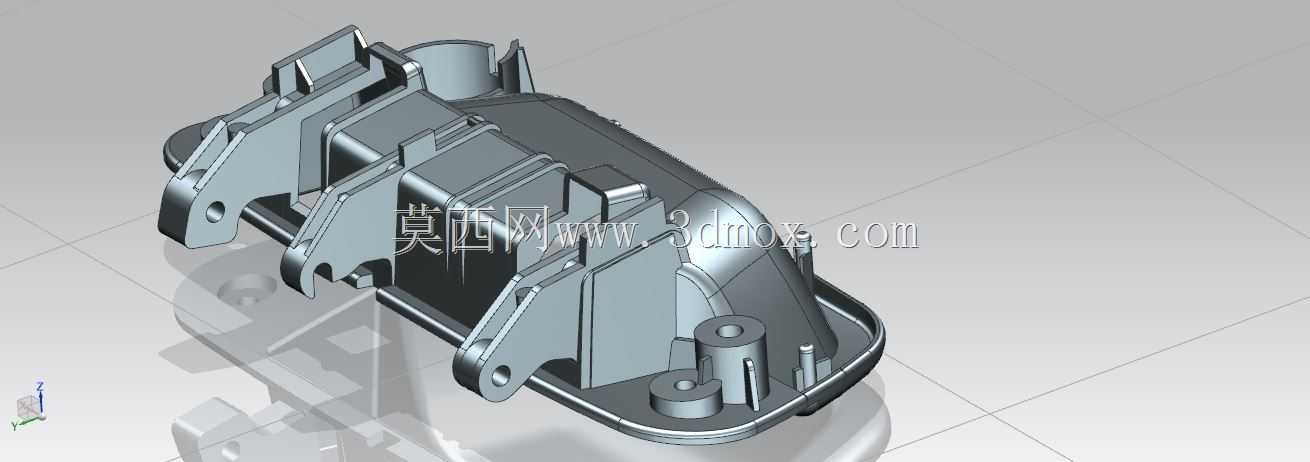

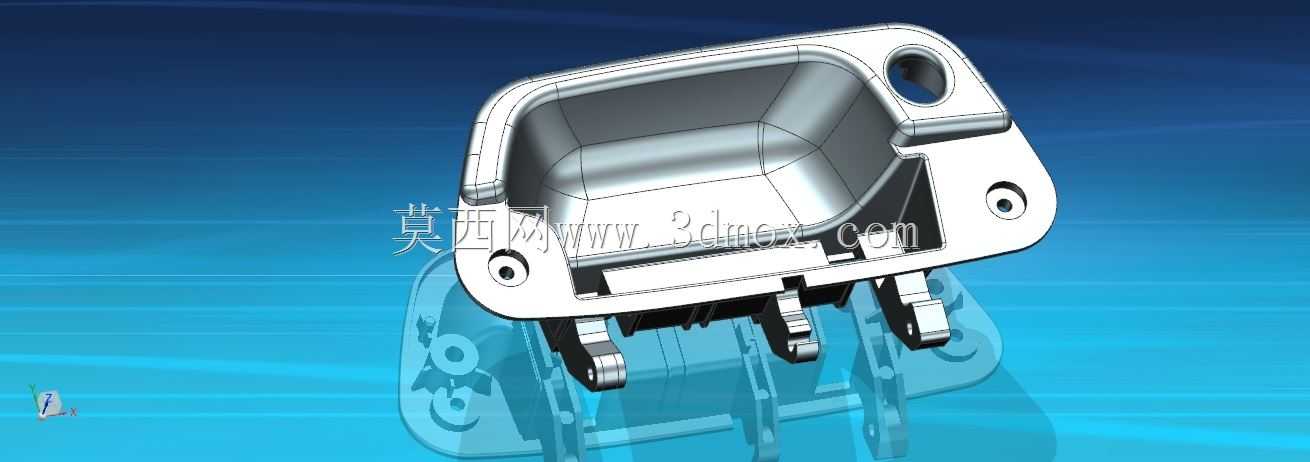

　　该轿门总成部件属于乘用车车门系统的内操作执行端组件，主要适配非承载式与承载式车身的前排、后排乘员侧车门内板安装位，日常使用场景覆盖乘员在车厢内部触发车门解锁、开启的操作动作，是连接内开拉手与车门锁体的中间传动集成单元，直接决定车内开门操作的手感反馈与传动可靠性。从结构设计逻辑来看，该总成采用上下壳体扣合的集成式布局，上壳体为带内凹操作槽的外露承载面，边缘设置带安装孔的固定支耳，支耳位置匹配车门内板的预埋焊接螺母点位，安装时无需额外设计转接支架，可直接通过螺栓完成固定，整体安装边界的长宽尺寸控制在120mm*80mm区间，突出内板的高度不超过35mm，避免占用车门内饰板的内部布置空间，不会干涉玻璃升降器的运行轨迹与车门线束的走线路径。

　　内部传动结构采用摆臂式传动设计，操作端的受力行程设置为18mm，传动比匹配常规车门锁体的解锁行程要求，操作力控制在15N-22N区间，符合乘用车内饰件操作力的人机工程要求，避免操作力过大导致开启费力，或是操作力过小引发行驶过程中误触解锁的风险。壳体材质选用耐候性工程塑料，表面做哑光皮纹处理，适配车门内饰的整体质感，内部传动的受力摆臂采用金属冲压件与塑料嵌件结合的结构，既保证传动部位的结构强度，满足10万次以上开启循环的疲劳寿命要求，又能通过塑料嵌件降低传动过程中的碰撞异响，提升车厢内的NVH表现。总成的出线位置预留了线束卡扣固定位，适配带中控锁配置的车型电控解锁走线需求，不带电控配置的基础版本可直接封堵该预留位，

　　实现同一款壳体覆盖高低配车型的通用化设计，减少零部件的开模成本与供应链管理难度。在装配逻辑上，该总成采用模块化预装设计，所有内部传动部件在出厂前即可完成预装调试，整车装配线上仅需完成3个固定点的螺栓拧紧、与锁体传动拉索的卡接两个步骤，单工位装配时长可控制在25秒以内，适配整车厂的快节拍生产要求。总成的操作槽深度设置为28mm，满足成年男性手指的插入操作空间，槽体内边缘做R3以上的圆角处理，避免操作时划伤手指，同时槽体底部设置导流斜面，不慎洒入的液体可顺着斜面从壳体底部的预留排水孔排出，不会积存到内部传动结构引发锈蚀卡滞。
