汽车隐藏式外翻轿门拉手结构设计

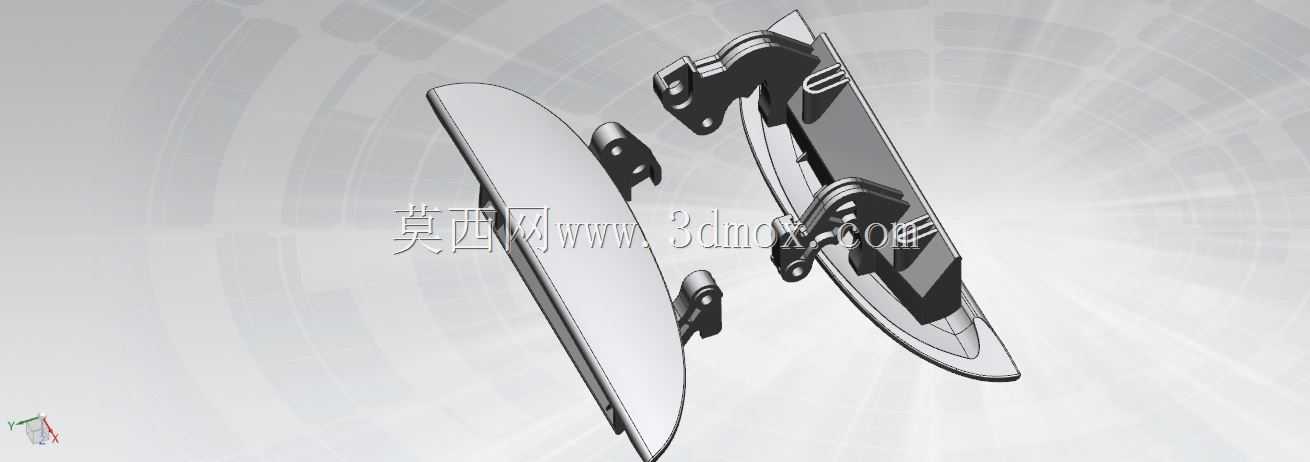

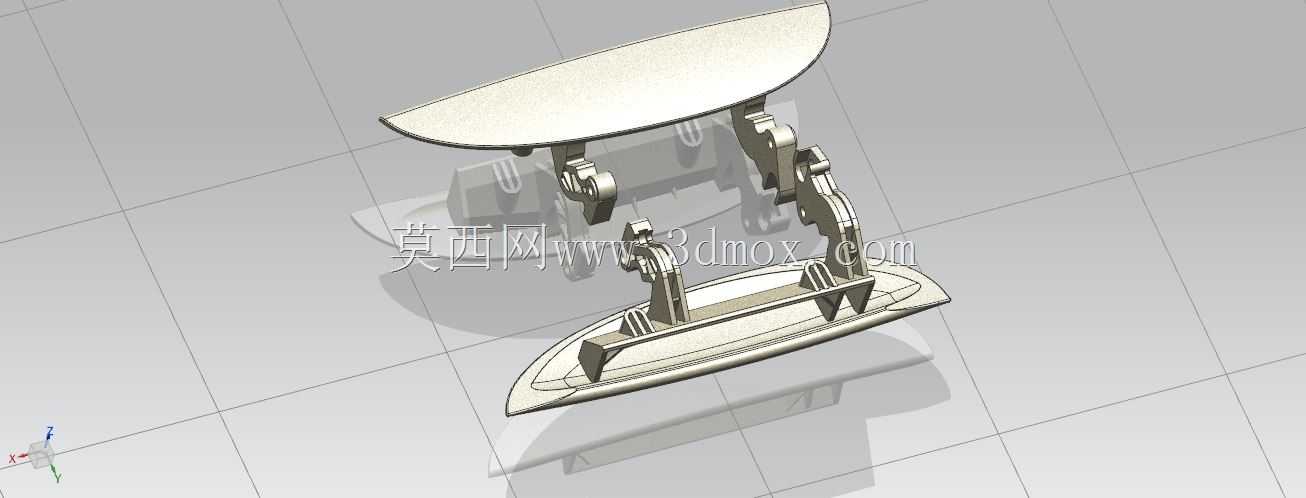

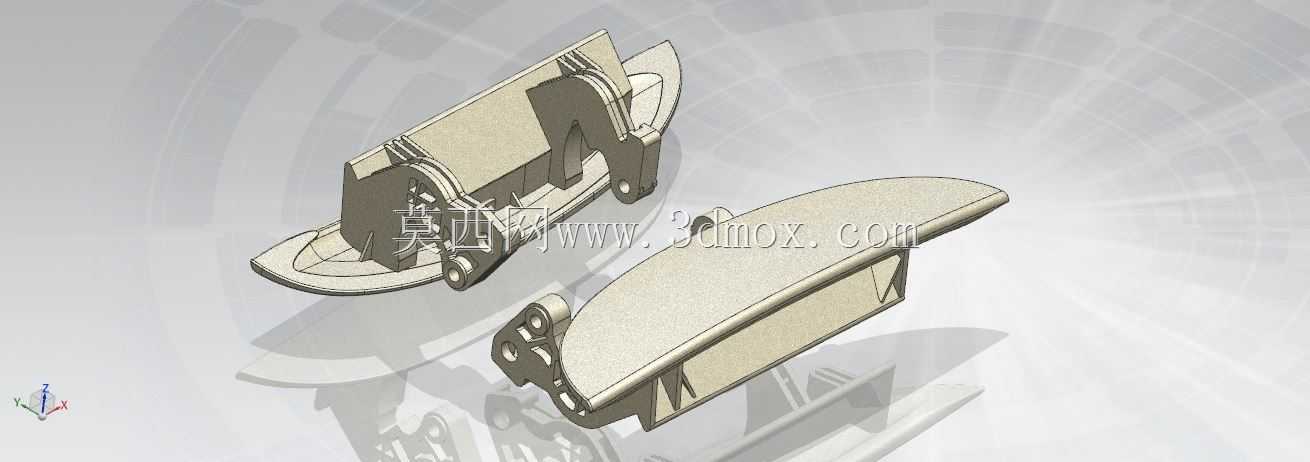

　　这款外翻式轿门拉手主要适配乘用轿车的侧门启闭场景，日常使用中承担车门外开操作的受力传递功能，相比传统外凸式拉手，其收合状态下可与车门曲面保持齐平，能有效降低行车过程中的风阻系数，同时减少洗车、路边停车时的剐蹭磕碰概率。从结构设计逻辑来看，整个组件分为外露握持段、中部联动铰接组、底座安装段三个核心部分，外露握持面采用大弧度流线型曲面，完全贴合车门钣金的外造型曲率，收合状态下无突出棱边，铰接位置采用双组对称连杆结构，相比单轴翻转结构，开启过程中握持段的运动轨迹更平缓，不会出现开启时夹手、或者与车门密封胶条发生运动干涉的问题。设计阶段优先考虑了安装边界的适配性，底座的安装孔位完全匹配常规轿车车门内板的预留安装位，

　　整体组件的Z向厚度控制在车门钣金与内饰板之间的常规空腔范围内，不需要额外对车门内板做切割改型，安装时仅需要将底座通过螺栓固定在车门内板的加强筋位置，联动杆与车门锁体的开启拨叉对接即可完成装配，适配多数A级到C级轿车的车门安装尺寸。功能特性上，该拉手的翻转角度经过反复校核，开启后握持段与车门表面的间隙刚好能容纳四指伸入握持，施力方向与车门开启的拉力方向保持同轴，不会出现施力时打滑、或者受力角度偏斜导致连杆卡滞的问题，铰接位置的转轴处预留了润滑脂存储槽，长期使用过程中可减少磨损异响，同时底座周边设计有密封胶条的安装卡槽，装配后可避免雨水、洗车水顺着拉手安装缝隙流入车门内腔，降低车门内部金属部件锈蚀的风险。在实际选型适配过程中，

　　需要注意该拉手的外露面曲面弧度要与对应车型的车门外曲面做匹配验证，避免出现装配后段差、面差超差的问题，联动连杆的长度可根据不同车型的锁体安装位置做小幅调整，不需要重新开模制作主体结构，可覆盖多数同平台车型的拉手适配需求，相比传统固定外凸拉手，该结构在风阻优化、外观整体性上有明显优势，同时结构可靠性经过多轮开合测试验证，可满足整车全生命周期的使用强度要求。
