二冲程内燃动力装置结构设计

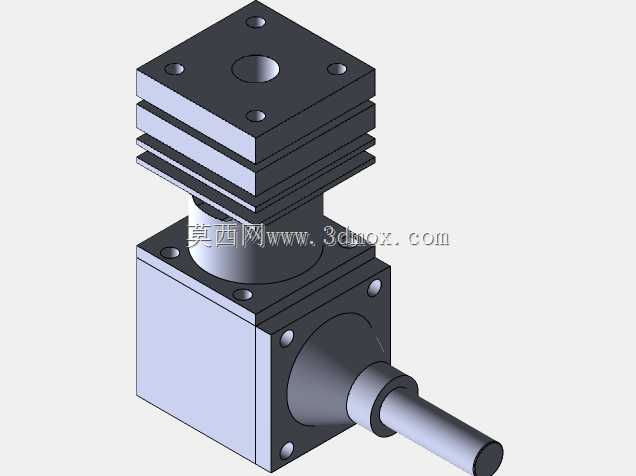

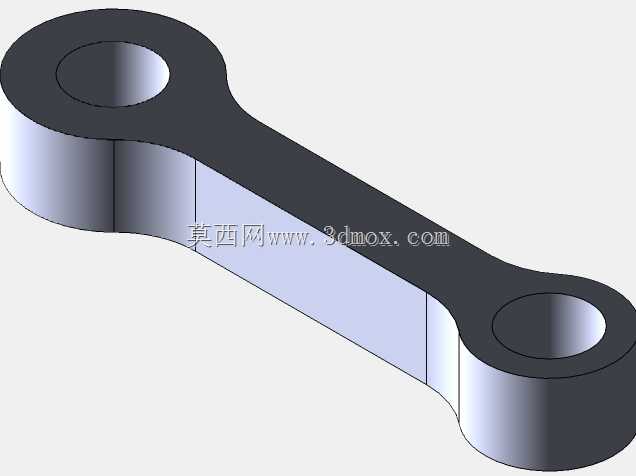

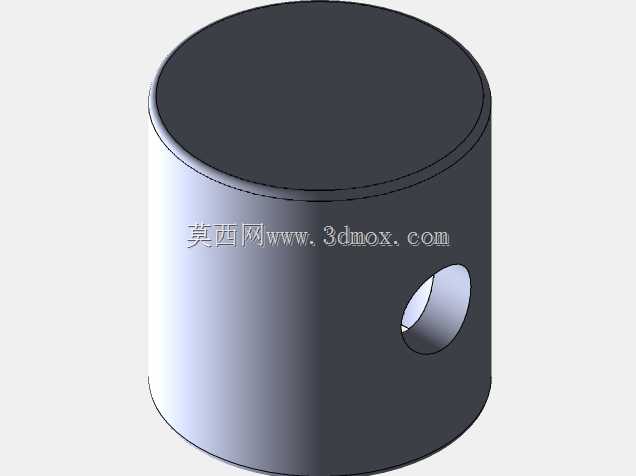

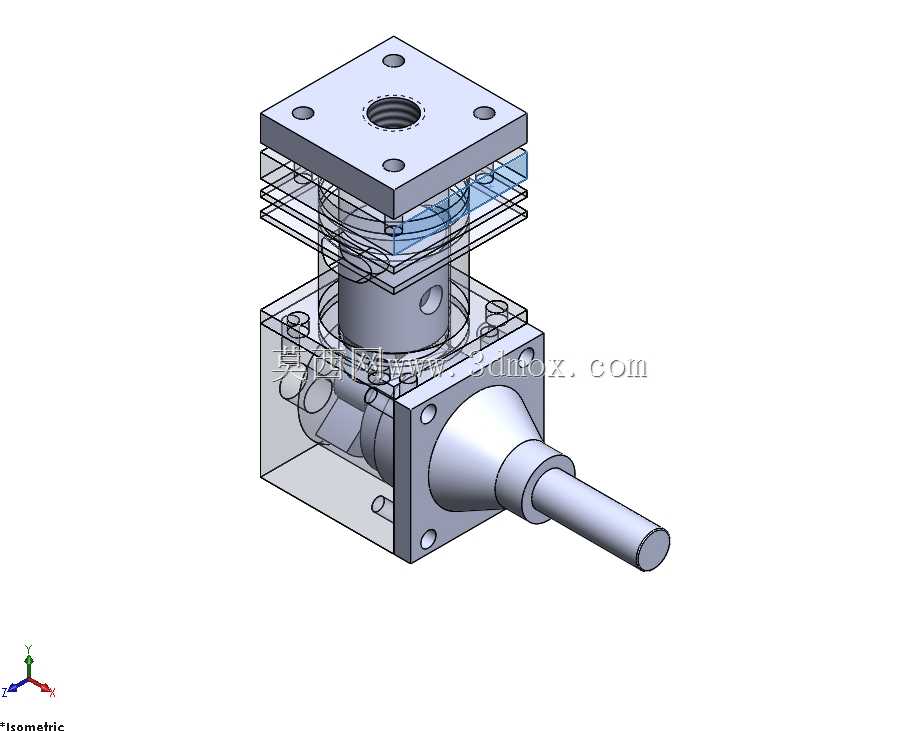

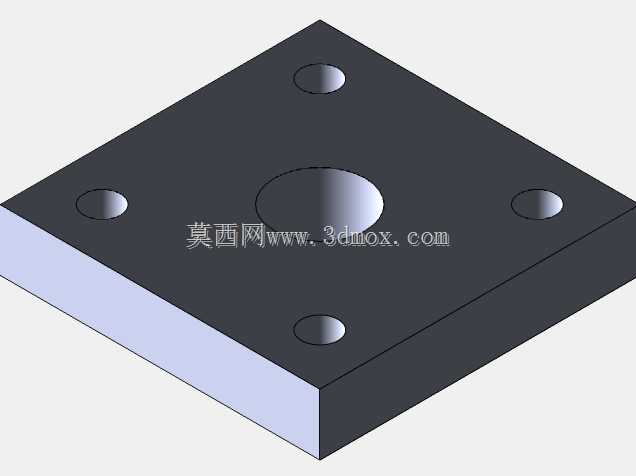

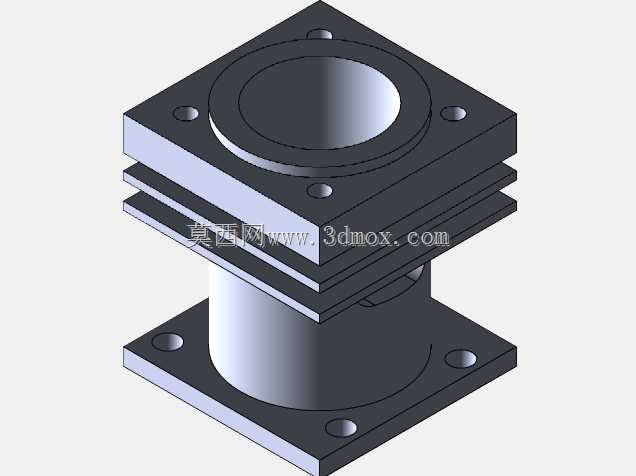

　　这款二冲程内燃动力结构，在小型动力配套场景中有着不可替代的应用优势，常见于便携动力工具、小型航模、微型代步设备等对动力单元体积、重量有严苛要求的领域，这类动力单元不需要复杂的配气机构，整体结构紧凑，能在较小的空间内完成进气、压缩、做功、排气的完整工作循环，单位重量的功率输出表现优于同排量四冲程结构。从结构设计逻辑来看，整体采用上下分层的装配布局，上部为缸盖组件，预留了火花塞安装的螺纹接口，四个角位设置了贯通的安装孔位，用于和下方缸体部分完成锁紧固定，缸盖与缸体之间设计了密封层结构，避免做功冲程的高压燃气泄漏，保证缸内压缩压力满足点火做功的要求。中部缸体部分做了透明化的结构展示，可以清晰看到内部活塞、连杆的运动路径，

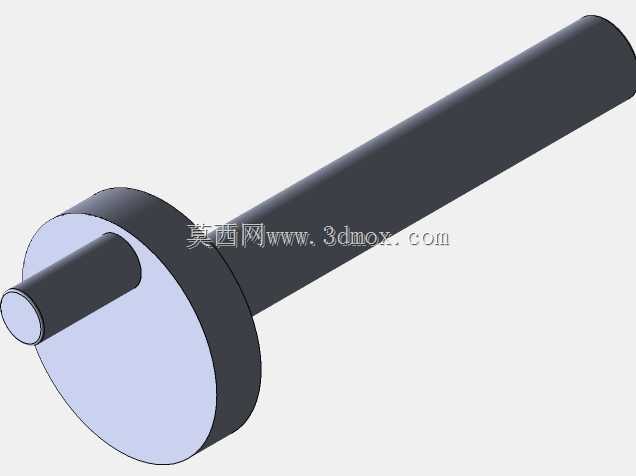

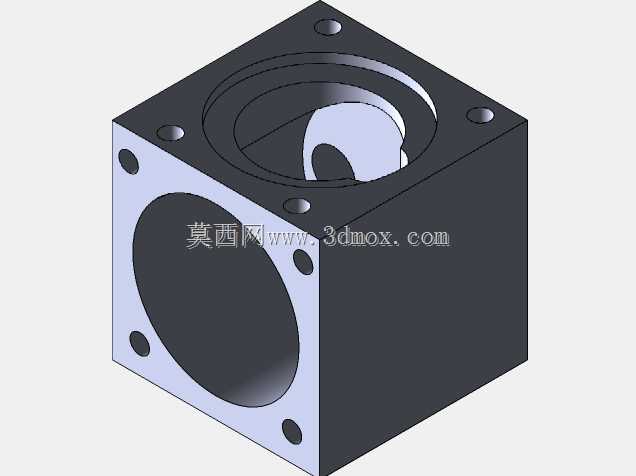

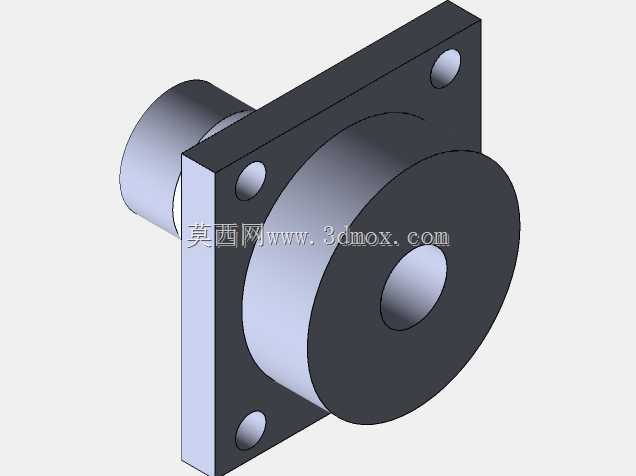

　　缸体侧壁开设了进气与排气的通道接口，对应二冲程发动机的气口开闭逻辑，活塞在上下运动的过程中就能完成气口的开启与关闭，省去了气门、凸轮轴等配气零件，大幅减少了整体零件数量，降低了装配复杂度与故障概率。下部为曲轴箱与动力输出端，曲轴箱承担了密封曲轴连杆机构、存储预压油气的作用，侧方延伸出的锥形过渡段连接输出轴，输出轴采用圆柱光轴结构，可通过联轴器、键连接等方式和负载端完成动力传递，安装时需要注意输出轴的同轴度要求，避免偏载导致的轴承磨损、轴封泄漏问题。整体安装边界上，上部缸盖的方形安装面为主要的固定基准，四个安装孔的位置度公差需要严格控制，保证缸盖与缸体贴合面的密封压力均匀，下部输出轴的轴向长度需要和配套设备的安装空间匹配，

　　避免出现轴端干涉或者连接长度不足的问题。设计过程中需要重点关注缸体气口的位置尺寸，气口的高度、开口角度直接影响发动机的扫气效率，进而决定动力输出的平顺性与燃油消耗水平，曲轴箱的容积设计也需要和缸体排量匹配，保证预压阶段的进气量充足，避免出现进气不足导致的功率下降问题。这类小型二冲程动力结构的建模过程，需要重点处理运动部件的干涉检查，活塞在上止点、下止点位置时，和缸盖、曲轴箱的间隙需要控制在合理范围，连杆摆动过程中不能和曲轴箱内壁发生碰撞，各密封面的平面度要求需要在工程图中明确标注，保证实际加工装配后的密封性能达标。
