手动钻夹头精密五金结构三维设计

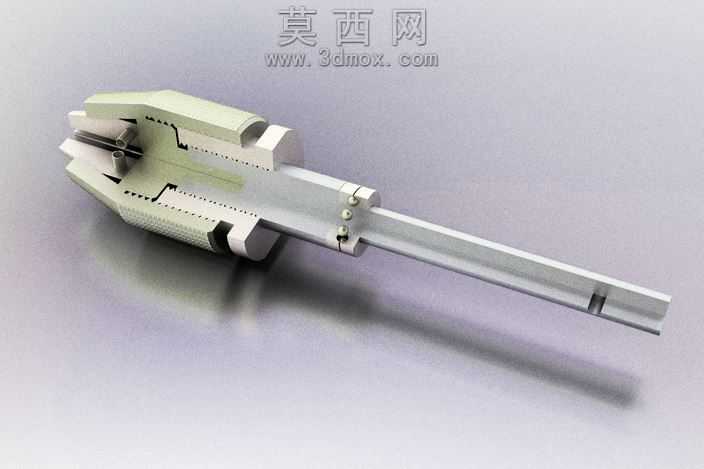

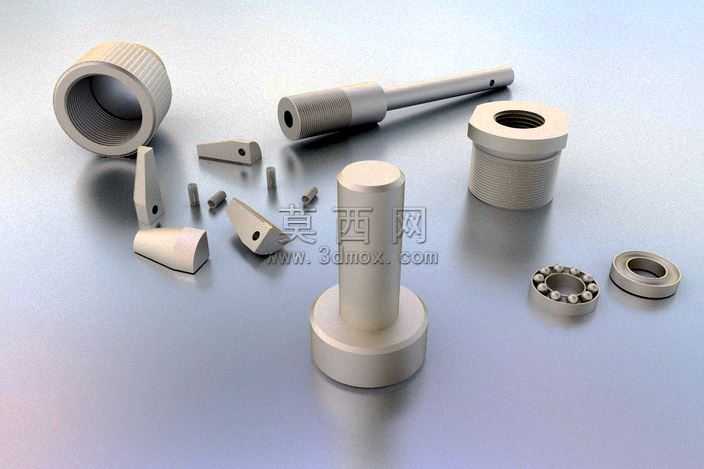

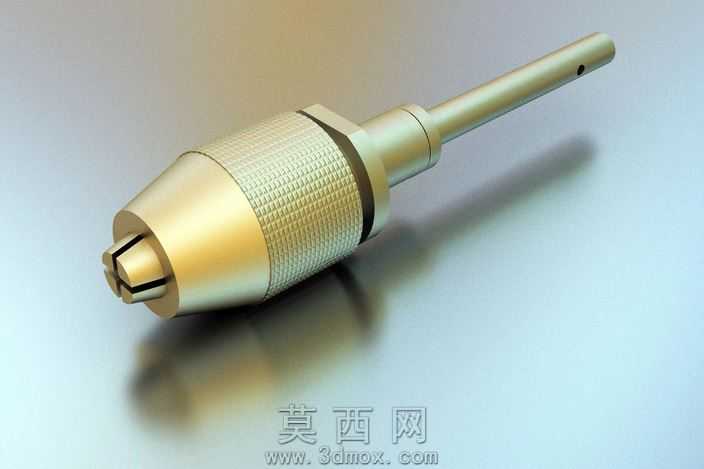

本作品为手动式钻夹头的三维数字化设计成果，建模阶段严格遵循机械加工零件的实际尺寸公差标准，对钻夹头的各个组成部件进行了精细化的参数化建模。整体结构分为夹持爪组件、滚花调节套、连接柄体三个核心部分，建模过程中对三瓣夹持爪的渐开线咬合面做了曲面精度优化，保证夹持动作的同轴度误差控制在合理范围内，同时还原了夹持爪与内锥套的配合间隙，模拟真实产品的滑动锁紧逻辑。滚花调节套部分采用纹理映射的方式还原了表面的网纹滚花结构，既保证了外观的写实度，也通过凹凸纹理的法线贴图处理，在渲染阶段呈现出真实金属加工件的触感质感。连接柄体的定位孔、轴肩过渡圆角都按照实际五金配件的加工工艺做了细节还原，避免了尖锐棱角的不合理结构，符合机械零件的加工工艺要求。材质渲染阶段，整体采用黄铜合金材质预设，调整了金属粗糙度参数，对滚花区域做了粗糙度分区处理，模拟长期使用后握持区域的细微磨损质感，光滑的金属表面添加了微弱的环境反射效果，还原金属材质的光影特性。场景布光采用柔和的侧上方主光源搭配底部补光，突出钻夹头的结构轮廓与金属光泽，背景选用低饱和度的渐变冷色调，与暖金色的主体形成视觉对比，更好地凸显产品的结构细节。设计过程中重点考量了手动钻夹头的操作逻辑，还原了旋转调节套即可带动三爪同步伸缩夹持钻头的运动关系，各部件的装配约束完全按照实际产品的装配顺序设置，既可以用于产品外观展示，也可用于机械结构原理的教学演示，整体模型的结构完整性高，细节还原度符合工业级三维模型的制作标准，能够清晰展现手动钻夹头的内部构造与外部造型特征。
