分体式便携书写笔结构三维设计

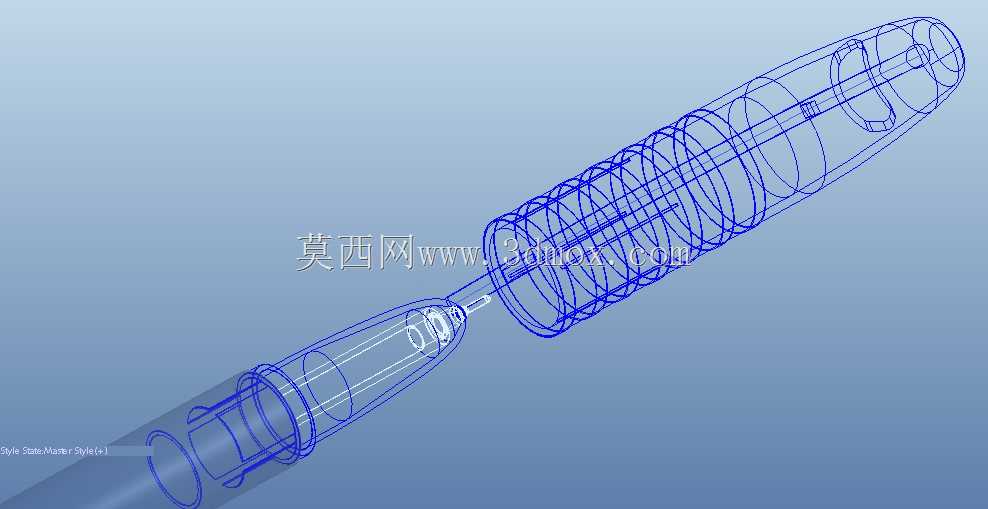

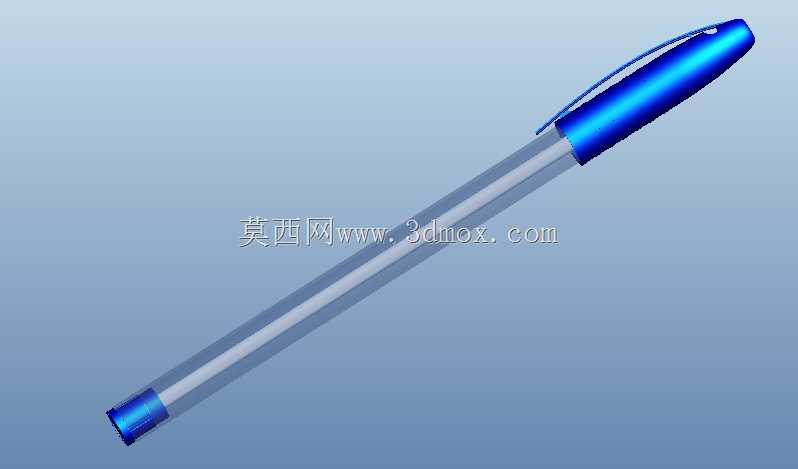

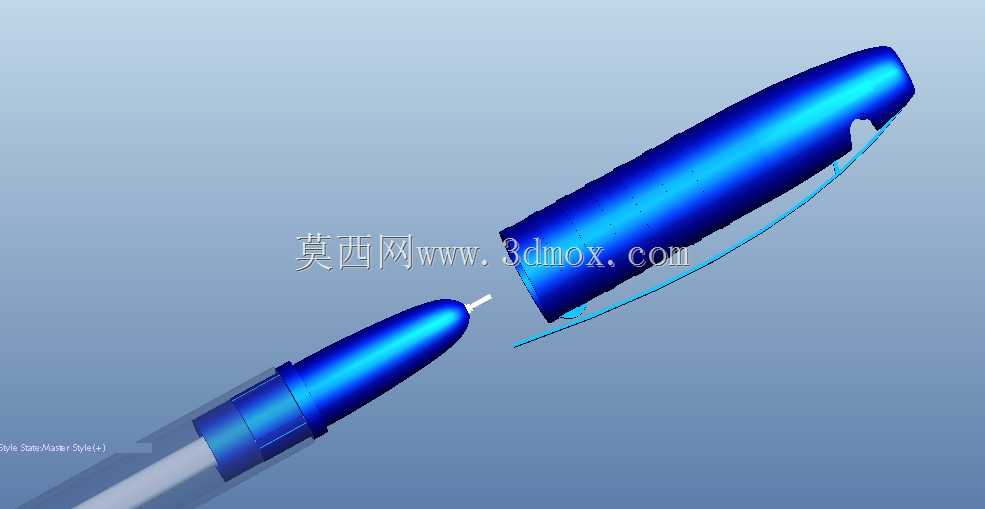

　　这款分体式书写笔的结构设计，核心围绕日常便携书写场景的实际使用需求展开，在结构可靠性与便携性之间做了针对性的平衡。从结构拆分来看，整笔分为笔尖组件、笔身主体、笔夹三个核心部分，笔尖段做了阶梯式的轴径过渡设计，靠近书写端的小直径段适配通用中性笔芯的安装定位，中段的环形凸台承担笔芯轴向限位作用，避免书写过程中笔芯出现窜动影响书写手感，靠近笔身连接端的外圆柱面做了公差配合设计，与笔身主体的内孔采用小间隙配合，既保证装配时的顺畅度，也能避免日常使用中笔尖段意外松脱。笔身主体采用流线型的椭圆柱曲面设计，并非规则的正圆柱结构，这种曲面设计一方面贴合人手握持时的指腹弧度，长时间书写不易产生硌手的疲劳感，另一方面曲面的渐变壁厚也做了针对性优化，

　　握持段壁厚控制在1.2mm，既保证笔身的抗挤压强度，避免放在口袋中被挤压变形，也不会因为壁厚过大导致整笔重量超标，影响便携性。笔身侧面集成的一体式笔夹结构，采用弹性悬臂梁设计，根部与笔身做了圆弧过渡避免应力集中，悬臂的自由端做了向内的凸起卡扣，能够稳定卡合在笔记本封皮、工装口袋布料上，卡扣的凸起高度控制在1.5mm，既保证卡合后的拉扯阻力足够，不会因为日常走动的晃动导致笔脱落，也不会因为凸起过高导致插取时阻力过大。整笔的装配逻辑采用直插式定位，没有额外的螺纹连接结构，更换笔芯时只需拔出笔尖段即可完成操作，相比旋转式的笔帽结构，直插式的操作步骤更少，适合快节奏的日常记录场景。从安装边界来看，整笔装配完成后的最大外径控制在12mm，

　　总长度控制在140mm，适配常规的笔袋、工装上衣口袋的尺寸，不会出现过长导致口袋外翻、过粗无法插入常规笔插位的问题。笔身内部的空腔直径控制在8mm，能够兼容市面上绝大多数的通用型中性笔芯、圆珠笔芯，不需要搭配专用的替换芯，降低了后续的使用成本。在结构强度校核层面，笔夹的悬臂段做了0.8mm的壁厚设计，按照日常使用中最大15N的拉扯力计算，根部的最大应力远低于常用ABS或PC塑料的许用应力，反复弯折1000次以上也不会出现断裂失效的问题。笔尖段与笔身的配合长度达到10mm，配合面的接触面积足够，即使笔从1.2m的高度意外跌落，也不会出现笔尖段摔出、笔芯摔断的情况。
