双直列活塞曲柄传动结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:599800
  • 双直列活塞曲柄传动结构设计
  • 双直列活塞曲柄传动结构设计
  • 双直列活塞曲柄传动结构设计

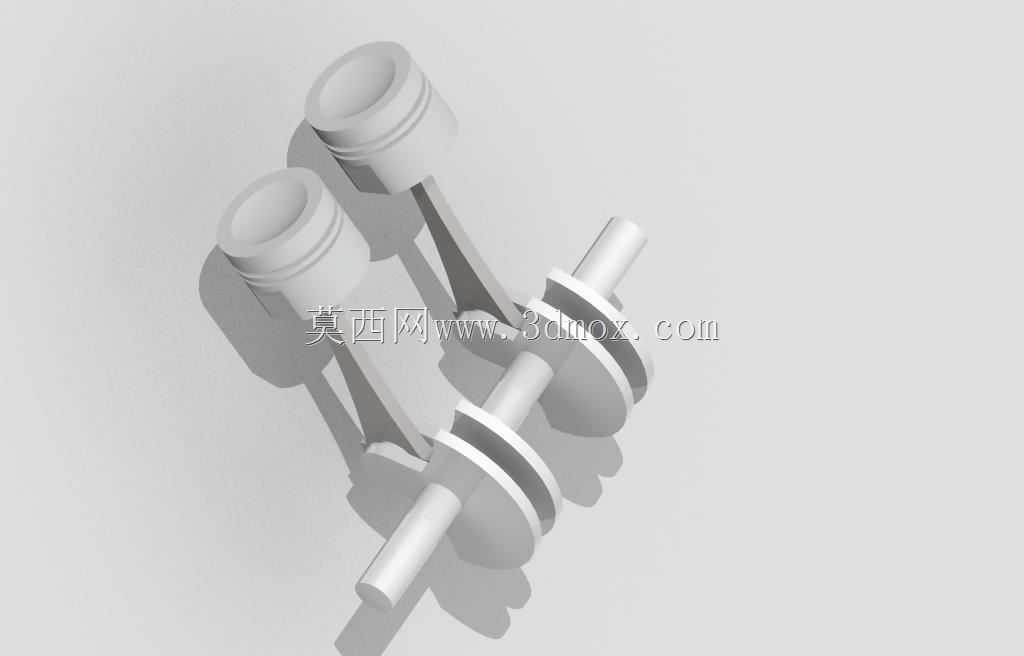

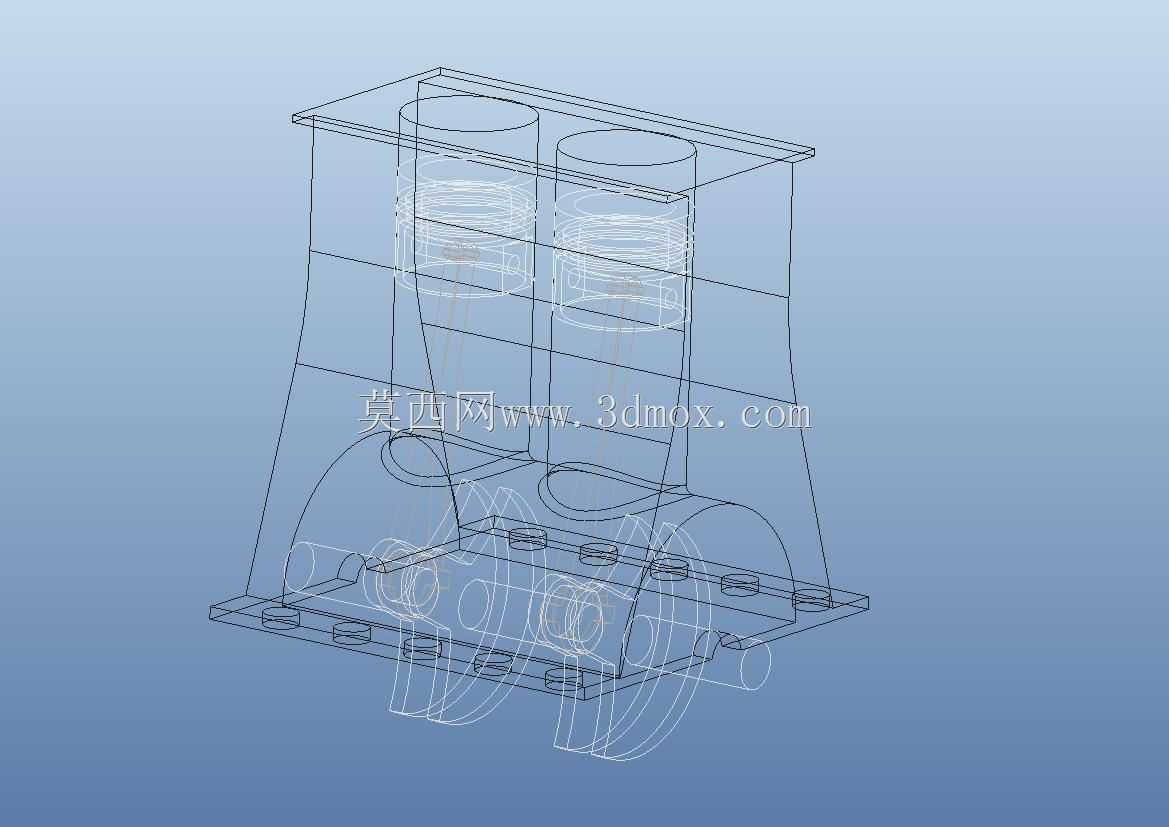

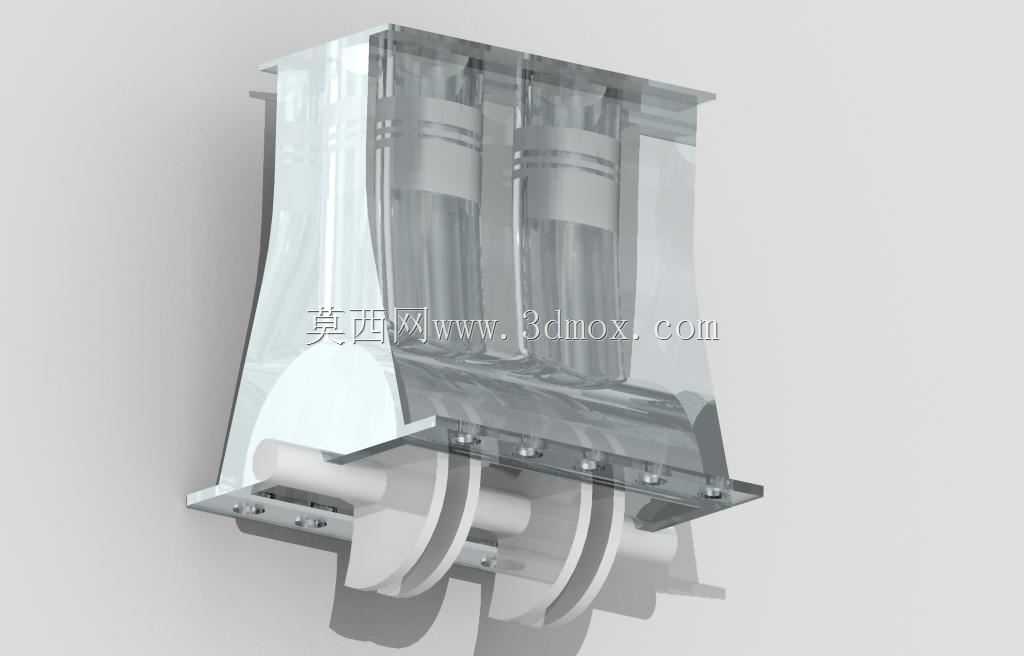

  这套双直列活塞曲柄组件,核心承担往复式动力机械内直线运动与旋转运动的转换职能,在小型内燃动力装置、往复式压缩设备、高压柱塞泵类产品中都能见到同结构的应用。从结构布局来看,两个活塞采用平行直列排布,对应曲柄销采用错位相位设计,能保证两个活塞的往复行程形成固定相位差,让动力输出的扭矩波动更小,运转过程的动平衡表现更优,减少整机运行时的侧向振动。设计阶段首先要匹配活塞行程与曲柄半径的对应关系,曲柄偏心距直接决定活塞的上下止点距离,连杆长度则需要兼顾摆角范围,摆角过大会加大会活塞侧面对缸壁的侧向压力,加剧磨损,摆角过小则会让整体结构轴向尺寸冗余,浪费安装空间。活塞部分采用筒式结构设计,头部预留了环槽安装位置,可适配气环与油环的安装,

  满足密封与刮油的功能需求,活塞销孔与连杆小头采用铰接配合,保证运动过程中力的传递路径顺畅。曲柄部分采用整体式曲轴结构,两个曲柄臂之间设置平衡配重块,用来抵消活塞与连杆往复运动产生的惯性力,主轴颈部分预留了轴承安装位,可适配滑动轴承或者滚动轴承的安装,满足不同转速工况的使用需求。安装边界上,两个活塞的中心距需要与配套缸体的缸孔中心距完全匹配,曲轴两端的主轴颈同轴度需要控制在合理公差范围内,避免装配后出现卡滞、运转阻力过大的问题。连杆大头采用剖分结构设计,方便与曲柄销的装配连接,接合面的定位精度直接影响装配后的运动精度,设计时需要预留合适的螺栓连接位置,保证连接强度满足往复冲击载荷的使用要求。这套结构的运动逻辑清晰,动力从活塞处输入时,

  燃烧膨胀或者流体压力推动活塞做直线往复运动,通过连杆带动曲柄做连续旋转运动,向外输出旋转扭矩;如果动力从曲轴端输入,则可以带动活塞做往复直线运动,实现流体的抽吸、压缩功能,适配不同的设备功能需求。在实际建模过程中,各运动副之间需要预留合理的配合间隙,既要保证运动过程无卡滞,也要避免间隙过大带来的冲击、噪音问题,所有圆角过渡位置都需要做应力释放处理,避免长期交变载荷下出现应力集中导致的结构断裂。
