带内六角孔的异形偏心安装连接座结构

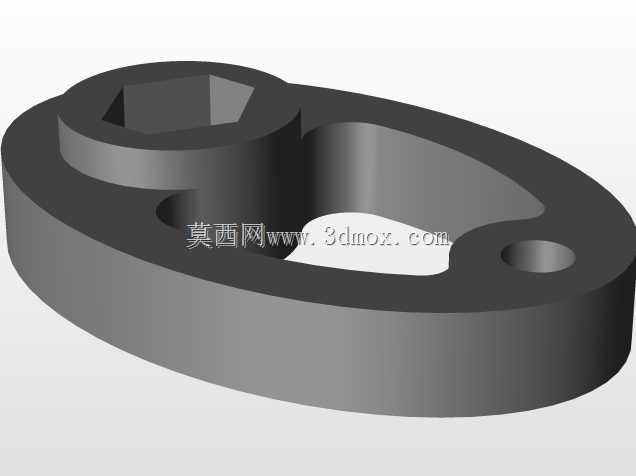

　　该异形连接构件主要应用在需要实现偏心传动、位置微调的工装夹具、小型自动化执行机构的装配场景中，在轻工装配工位、检测设备的定位模组里，这类构件可以通过自身的偏心轮廓实现小范围的行程补偿，抵消装配过程中产生的位置累计误差，不需要额外增加调整垫片就能完成装配精度校准。从结构功能上看，构件主体为扁平盘状基座，基座上凸起的带内六角孔的柱体是核心的扭矩传递部位，内六角孔可以直接与标准内六角扳手或者配套的六角驱动轴配合，转动整个构件时，依靠基座本身的偏心外轮廓推动相邻的从动件做直线往复运动，相比传统的偏心轮结构，这个构件将驱动孔、支撑基座、从动接触面整合为一体，减少了装配时的零件数量，降低了多零件配合带来的累积公差。

　　基座上预留的小圆孔是安装定位孔，装配时可以穿过定位销将构件的转动中心固定在安装基板上，保证构件转动时的同轴度，不会出现径向窜动的问题。设计过程中，首先根据需要的偏心行程确定了基座外轮廓的偏心距，偏心距的大小直接决定了从动件的最大移动距离，这里的轮廓曲线采用了平滑的圆弧过渡，避免转动过程中出现卡顿或者应力集中的问题，凸起的内六角柱体高度根据配套的驱动轴插入深度确定，保证驱动时的接触面积足够，不会因为扭矩过大出现六角孔滑牙的问题。安装边界方面，构件整体为扁平结构，厚度方向的尺寸紧凑，可以适配安装空间狭小的工位，基座的最大外轮廓直径决定了转动时需要预留的安全空间，安装时需要在基板上预留对应直径的避让区域，

　　避免构件转动时与周边的其他结构发生干涉，定位销孔的位置与内六角柱体保持同轴，销孔的直径采用标准公差配合，既保证转动时的顺畅度，又不会出现过大的间隙影响传动精度。构件的各个棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能避免装配时划伤操作人员，各个配合面的平面度要求控制在合理范围内，保证安装后与基板、从动件的贴合度，减少转动时的摩擦阻力。这类集成式的偏心构件相比分体式的偏心轮加衬套结构，整体刚性更好，在频繁往复转动的工况下不容易出现松动，适合在中低负载、高频次动作的装配检测工位长期使用，不需要频繁做维护调整。
