三爪式传感器安装固定连接支架结构

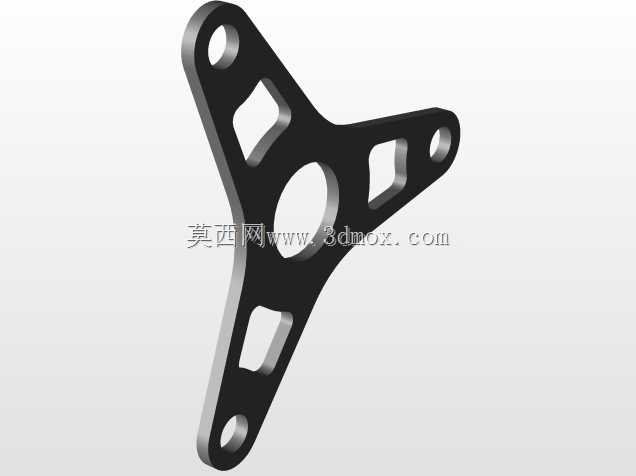

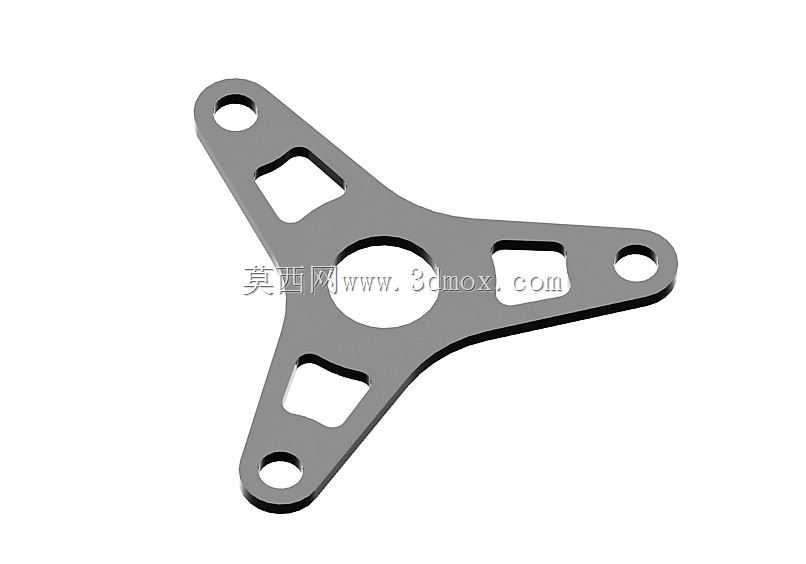

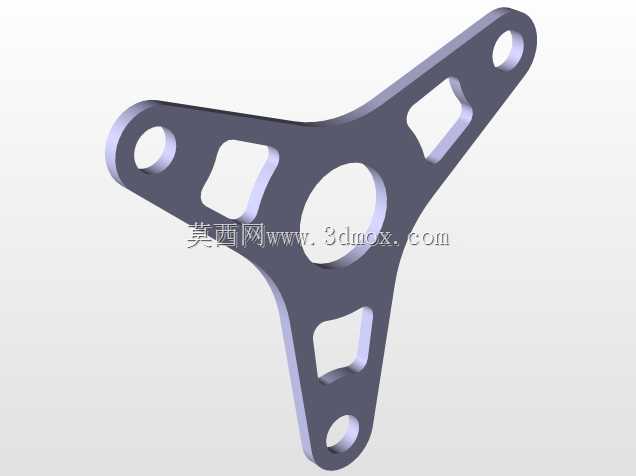

　　这款三爪式连接支架主要面向传感检测类设备的安装固定场景，在工业自动化产线的点位检测、设备姿态校准、实验测试平台的测点布设环节中，常作为传感器与安装基面的中间连接构件使用，能够为点记录类传感元件提供稳定的支撑基准，避免检测过程中因支架形变、安装松动带来的测量数据偏差。从结构设计来看，支架采用中心定位+三臂延伸的对称式布局，中心开设大尺寸通孔，既可以作为传感器主体的穿装定位孔，也能适配不同规格的安装轴、定位销，实现支架与安装基准的快速同轴对位；三个支臂沿中心呈120°均匀分布，这种布局相比两爪式支架拥有更好的受力平衡性，在承受侧向载荷、设备运行带来的微振动时，三个支臂可以均匀分散应力，不会出现单侧应力集中导致的支架变形问题。

　　每个支臂的末端都开设了圆形安装孔，孔位与中心孔的距离经过统一校准，安装时可以通过三个孔位配合螺栓、快装销钉完成与安装面的固定，三个固定点形成的稳定三角支撑面，能有效降低安装面平面度误差带来的装配应力，同时支臂上开设的异形减重孔，在不降低支臂结构强度的前提下，尽可能削减了支架自身重量，减少支架自重对传感器检测精度的影响，也能降低设备运动过程中支架带来的附加惯量。设计过程中对支臂的厚度、转角处的圆角做了针对性优化，所有转角位置都采用圆弧过渡，避免直角位置的应力集中，提升支架的抗疲劳性能，适配长期往复振动的工业使用场景。安装边界方面，三个支臂末端安装孔的中心距形成的外接圆尺寸，适配多数工业传感设备的标准安装孔位，

　　中心孔的孔径公差按照中等精度装配要求设计，既可以保证与定位部件的同轴度，也不会因为公差过紧导致装配困难，支架整体厚度控制在合理范围，既保证足够的支撑刚度，也不会占用过多安装空间，适合在设备内部狭小空间、测试平台密集测点区域布设使用。实际使用时，既可以将传感器主体固定在支架中心位置，通过三个支臂固定在设备机架、安装面板上，也可以反向使用，将中心孔与设备的转动轴、运动部件连接，支臂末端安装检测元件，实现运动部件的点位信号采集，适配多种不同的安装需求。
