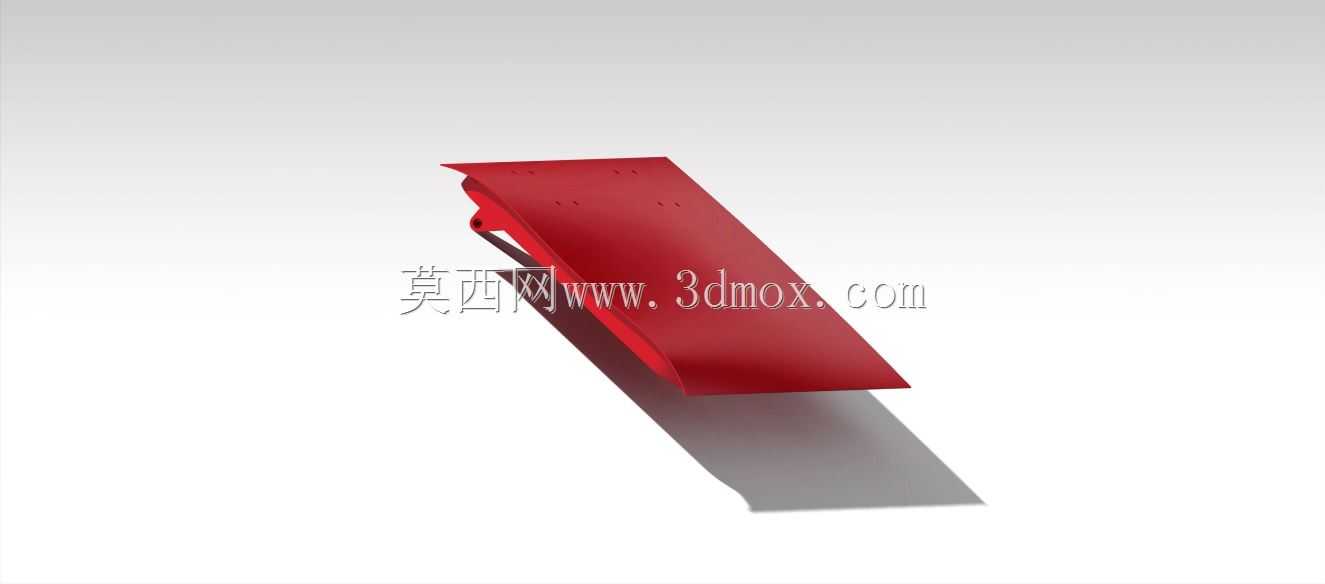

传感器配套红色遮蔽防护结构件

　　这款遮蔽构件主要面向工业传感检测场景的配套防护需求，在光电类、接近类传感器的安装工位上，这类构件承担着隔绝杂散光线、遮挡多余检测区间、避免非目标物体触发传感信号的核心作用，在自动化产线的物料到位检测、工位定位校验、工件存在性判断环节中，这类遮蔽结构的精度直接影响传感检测的误触发率。从结构设计来看，整体采用薄型斜置板式构型，主体板面做了均匀的微孔排布，这些微孔并非用于通风散热，而是在安装时可配合M2规格的紧固件实现多档位位置微调，适配不同检测距离下的遮蔽范围调整，板面的倾斜角度经过反复校核，刚好覆盖传感器发射端的旁瓣光线区域，不会遮挡主检测光路的有效范围。构件的侧边做了翻边折弯处理，折弯边一方面提升了薄型板材的整体刚性，

　　避免长板面在设备长期运行振动下出现形变偏移，另一方面折弯边预留的卡扣位可以直接卡接在传感器安装支架的侧槽内，减少额外紧固件的使用，提升现场装配的效率。从安装边界来看，构件整体长度控制在120mm以内，最大宽度为45mm，板面厚度1.2mm，安装后突出安装基准面的最大距离为38mm，不会和周边的输送辊道、工件移载机构产生运动干涉，在紧凑的自动化工位布局中也能找到合适的安装位置。设计过程中特意将板面做了哑光红色的表面处理，这种颜色对于常见的红外发射类传感器有更好的光线吸收效果，相比金属原色或者黑色漆面，能减少杂光反射对传感器接收端的干扰，同时醒目的红色也方便现场运维人员快速识别防护构件的位置，在日常设备点检时能快速判断构件是否出现移位、

　　脱落的情况。构件的下端延伸段做了收窄处理，收窄段的宽度刚好匹配常用的M12、M18规格传感器的安装座外径，安装时可以直接贴合在传感器座的侧壁上，不需要额外设计转接支架，降低了整套传感检测组件的零件数量。在实际应用中，这类遮蔽件常被用在包装产线的物料计数检测工位、汽车零部件装配线的到位校验工位、电子制造产线的元器件有无检测工位，尤其是在多传感器密集排布的工位上，相邻传感器的信号容易出现串扰，加装这类遮蔽构件后，可以将每个传感器的有效检测区间约束在设定范围内，避免相邻工位的检测信号互相影响。结构建模时对安装孔位的公差做了严格控制，安装孔的位置度公差控制在0.1mm以内，保证批量安装时的位置一致性，折弯边的圆角做了R0.5的处理，避免锐边在装配时划伤操作人员或者损坏传感器的连接线缆。
