卡通趣味机器人造型传感组件结构设计

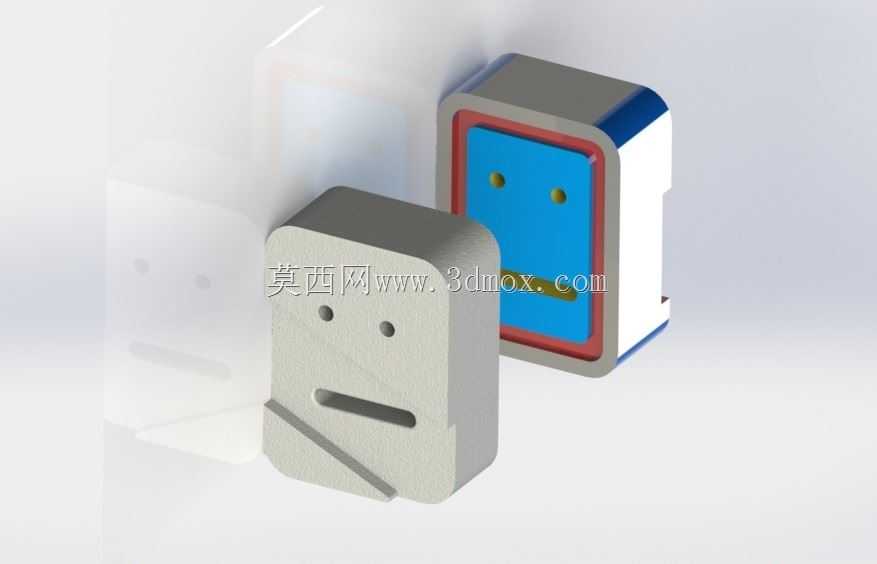

　　这款造型带有卡通趣味风格的传感组件，最初的设计切入点是面向桌面级小型自动化工位的状态指示与近距离检测场景，打破传统工业传感器刻板的方正金属外壳设计，在满足工业防护要求的前提下，用拟人化的面部造型降低设备操作端的视觉疲劳感，常见于教学实训台、小型桌面装配工作站、文创类自动化演示装置的工位状态采集环节。从结构设计逻辑来看，组件分为前后两个装配主体，前盖部分采用浅灰色哑光工程塑料材质，表面做细磨砂处理避免工位灯光反射干扰操作人员视线，正面预留两个圆形感应窗口与一条长条形状态透光槽，感应窗口内侧预留了红外对管或者光电传感元件的安装卡槽，透光槽位置对应内部PCB板上的三色状态指示灯，无需额外开孔就能实现设备运行、待机、

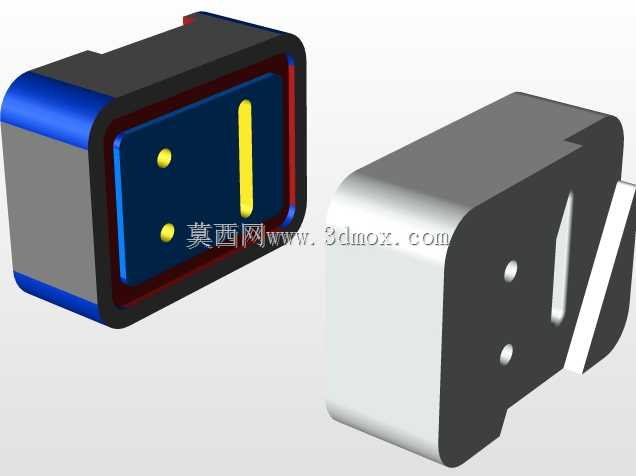

　　故障三种状态的可视化提示。后盖部分采用蓝面白边的分层结构，蓝色区域与前盖之间嵌套了一圈红色的密封胶条安装槽，装配完成后可以达到IP65级别的防尘防水能力，适配多尘或者存在少量切削液飞溅的轻型加工工位，后盖侧面预留了标准的M8航空插头安装位，不需要额外做走线防水处理。安装边界方面，整个组件的外部轮廓控制在40mm×30mm×25mm的尺寸范围内，背部预留了两个M3的沉头安装孔，孔距为28mm，可以直接固定在标准的铝型材工位框架上，也可以通过配套的L型支架调整安装角度，感应面的有效检测距离设定在0-150mm区间，针对不同颜色的被检测物体可以通过背部预留的微调电位器调整检测阈值，不需要拆开外壳就能完成参数校准。

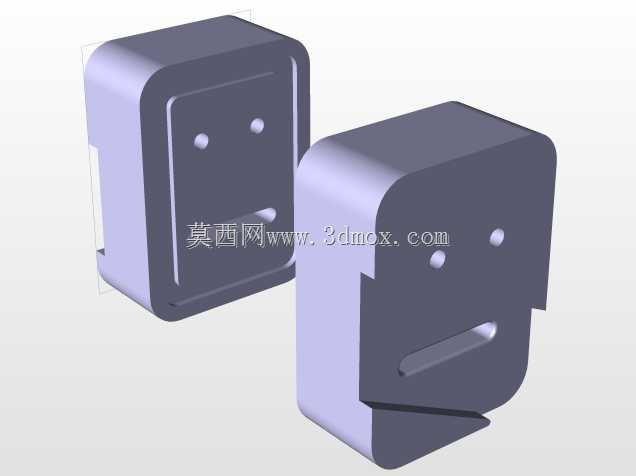

　　设计过程中特意将两个组件的造型做了差异化的拟人处理，一个做平直嘴型的严肃造型，一个做短横槽的呆萌造型，既可以作为对射式传感的配对组件使用，也可以单独作为漫反射式的工位存在传感器安装，外壳的所有棱角都做了R2以上的圆角处理，避免安装维护过程中划伤操作人员，内部的PCB安装槽预留了0.2mm的公差余量，适配不同批次电路板的尺寸偏差，密封胶条采用梯形截面设计，装配时的压缩量控制在25%左右，既保证密封效果又不会因为长期压缩导致胶条永久变形失效。在实际工位应用中，这类带趣味造型的传感组件不会像传统工业传感器那样给操作人员带来生硬的设备感，在教学场景中还能提升学员对传感元件的认知兴趣，同时所有的安装尺寸、电气接口都完全兼容同规格的传统工业传感器，不需要改动原有工位的安装结构就能直接替换使用，兼顾了外观创意与工业实用性。
