带花键轴段锥型斜齿传动零件结构设计

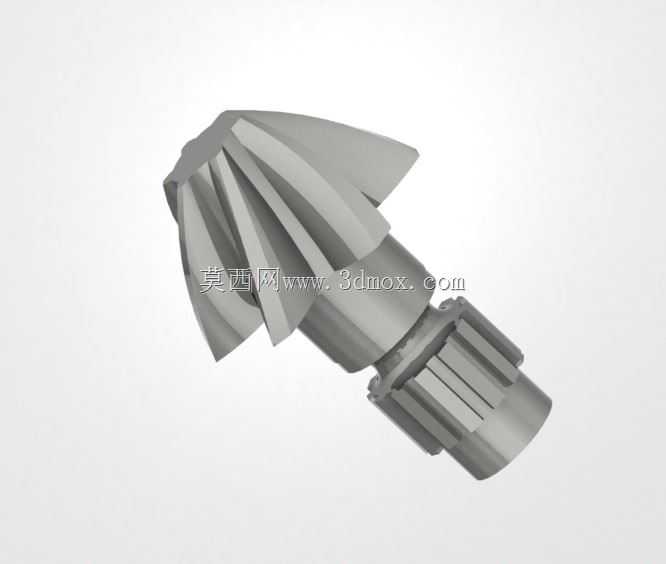

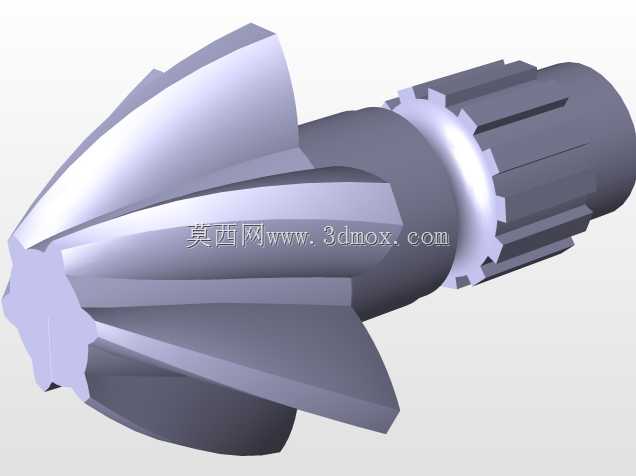

　　这款锥型斜齿传动零件，主要适配相交轴间的动力传递场景，常见于中小型机床进给箱、农业机械转向传动单元、轻工包装设备的动力分流模块中，区别于直齿锥齿轮，其轮齿采用螺旋线排布的斜向齿形，啮合过程中齿面是逐步接触再逐步脱离，不会出现直齿锥齿轮啮合瞬间的整齿冲击，运行时的传动平稳性更强，噪音控制表现更优，适合中转速、有一定扭矩传递需求的相交轴传动工位。零件整体分为两个核心功能段，一端是锥型斜齿啮合段，齿顶从大端到小端呈平滑锥面过渡，齿向螺旋角经过匹配计算，能保证啮合重合度维持在1.2以上，既可以保证单齿受力时的载荷分担比例，也能避免轴向力过大给支撑轴承带来额外负载；另一端是花键连接轴段，采用矩形花键结构，相比单键连接，

　　花键的多齿均匀承载特性可以传递更大扭矩，同时对中性更好，装配时能保证齿轮与传动轴的同轴度误差控制在极小范围内，避免高速运转时出现偏心振动。设计过程中，齿形部分的参数匹配是核心，首先根据传动比要求确定锥齿轮的分锥角，再结合安装距要求调整齿宽长度，齿宽取值控制在锥距的三分之一左右，既保证足够的啮合接触面积，也避免小端齿厚过薄导致的强度不足；齿根部分做了标准圆角过渡，减少应力集中，避免长期交变载荷下出现齿根断裂的失效问题。花键轴段的外径、内径以及键齿宽度都按照通用传动公差标准设计，能和常规标准花键孔直接适配，不需要额外做定制加工，降低配套件的采购成本。安装边界方面，零件的轴向定位依靠轴段上的台阶面，

　　装配时锥齿轮大端的背锥面与箱体轴承座端面保留0.1到0.2毫米的间隙，既避免运转时出现端面摩擦，也能给热胀冷缩留出足够余量；径向定位依靠花键配合的精度保证，装配后齿圈的径向跳动公差控制在0.03毫米以内，能保证啮合时齿面接触斑点位于齿高中部位置，不会出现偏载导致的局部齿面过度磨损。实际应用中，这类零件在传动系统里承担的是变向传力的作用，比如设备需要将水平轴的动力转向90度传递给垂直执行端时，成对使用该类斜齿锥齿轮就能实现稳定的动力传输，相比蜗轮蜗杆传动，它的传动效率更高，长期运行的能耗更低，适合需要连续运转的生产设备工位。建模时对齿面的曲面做了连续曲率处理，保证加工时刀具路径可以平滑过渡，不管是采用五轴铣削直接成型，还是做精密铸造后再做齿面精整，都能保证齿形精度达到使用要求，不需要后续做大量的修形工作。
