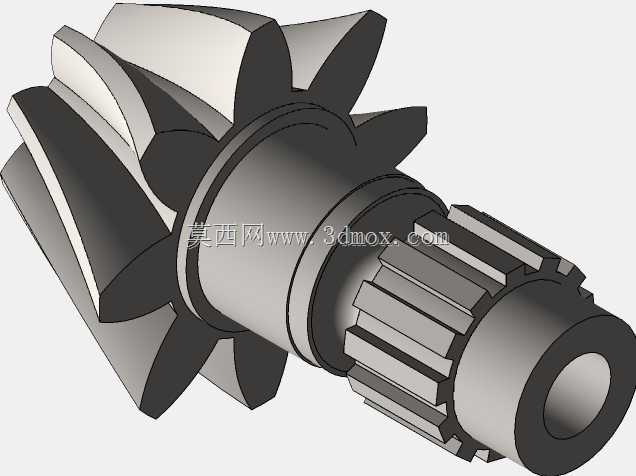

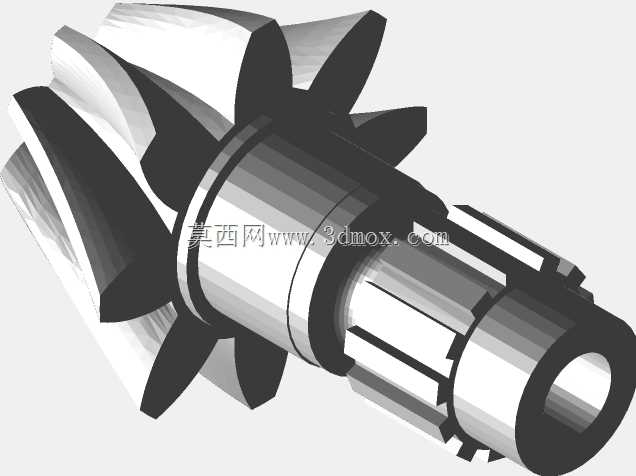

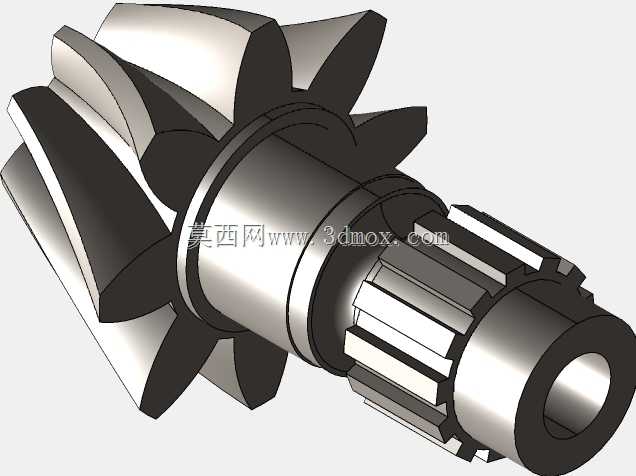

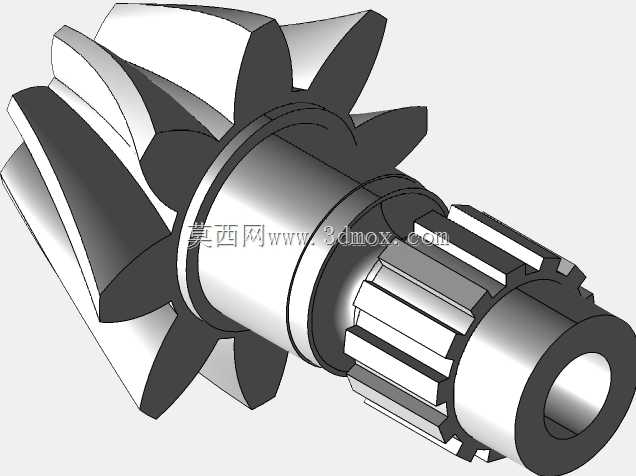

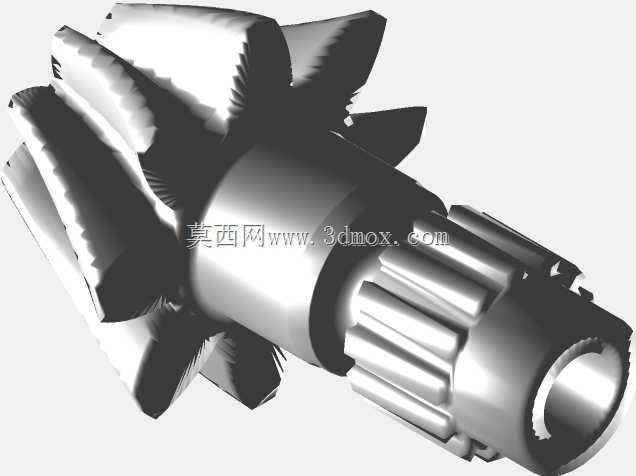

带花键轴段螺旋锥齿轮传动件

　　这款螺旋锥齿轮的轴段集成了矩形花键结构，在传动系统布局中可直接与配套花键毂配合，省去额外的轴毂连接零件，能有效压缩传动总成的轴向安装空间，常见于差速器、角向传动箱、机床主轴进给单元这类需要相交轴动力换向的设备中。从实际工况适配来看，螺旋齿的设计相比直齿锥齿轮，啮合过程是渐进式的，齿面接触不会出现突然的全齿啮合冲击，运转时的噪音与振动水平更低，能适配中高转速的传动场景，齿部的螺旋角经过匹配计算，可保证啮合重合度维持在合理区间，避免单齿负载过高引发的齿面点蚀、断齿问题。设计阶段首先要确定相交轴的轴交角参数，常规工况下多采用90度轴交角布局，也可根据设备的空间布局调整轴交角数值，齿部的节锥角、根锥角、面锥角需要和配对齿轮完全匹配，

　　否则会出现啮合间隙不均、齿面偏载的问题，直接缩短齿轮使用寿命。轴段的花键参数需要匹配传动端的连接件，花键的大径、小径、键齿数量以及定心方式要和对接零件保持一致，通常采用大径定心来保证传动的同轴度，减少运转时的径向跳动。安装边界上，齿轮的背锥面可作为轴向定位的基准面，装配时可通过垫片调整啮合间隙，齿侧间隙需要根据传动精度、工作温度区间预留合理数值，既要避免热胀后出现卡齿，也要防止间隙过大引发换向冲击。齿部的承载能力需要匹配传动系统的额定扭矩，齿面可根据工况选择对应的热处理工艺，重载场景下可采用渗碳淬火提升齿面硬度，轻载高速场景可采用调质处理保证齿芯韧性，轴段的台阶位置做了圆角过渡，避免应力集中引发的轴段断裂问题，

　　这类齿轮在装配时需要保证配对齿轮的轴线交点与节锥顶点重合，否则会出现接触区偏移，导致传动效率下降、异常磨损加快的问题。日常选型替换时，除了核对模数、齿数、螺旋角、压力角这些基础齿部参数，还要确认轴段花键的配合公差、轴向定位尺寸，避免出现装配干涉，同时要根据传动的转速、负载工况确认齿面的精度等级，高速传动场景需要更高的齿形齿向精度，来降低运转振动与噪音。
