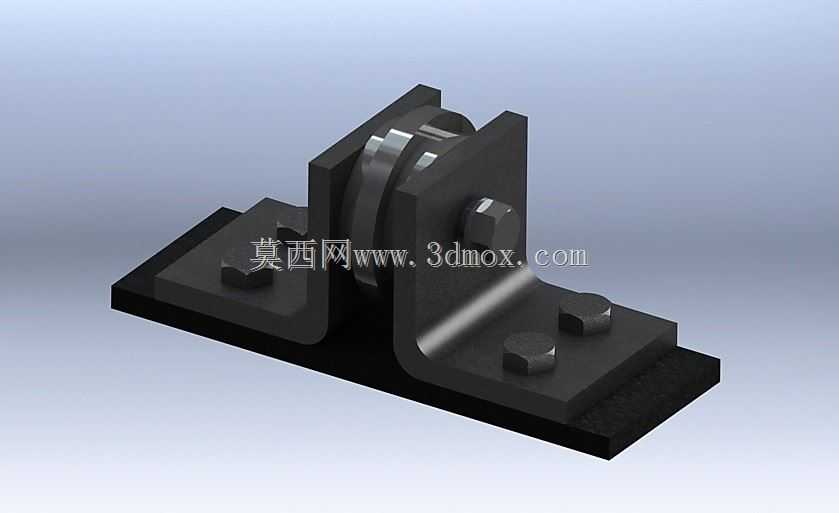

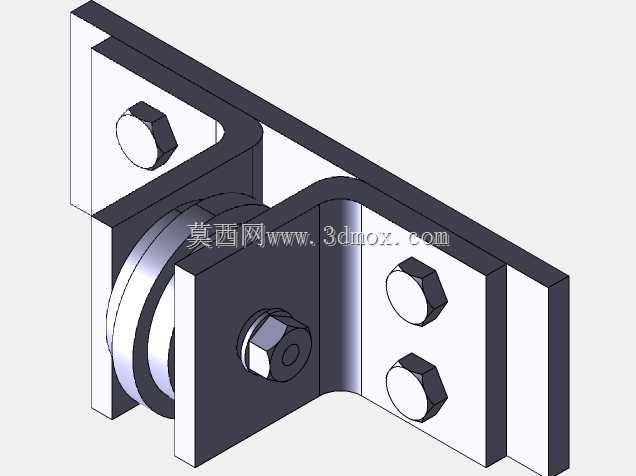

带安装基座的槽轮式车轮支撑结构

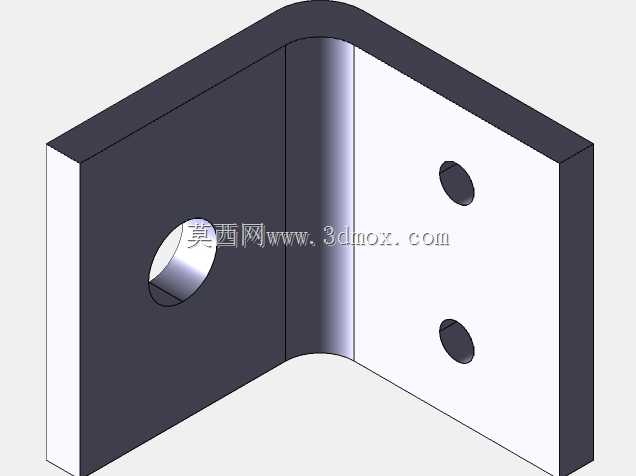

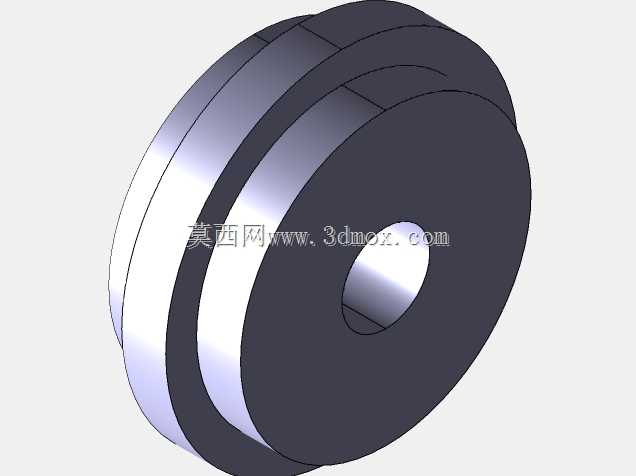

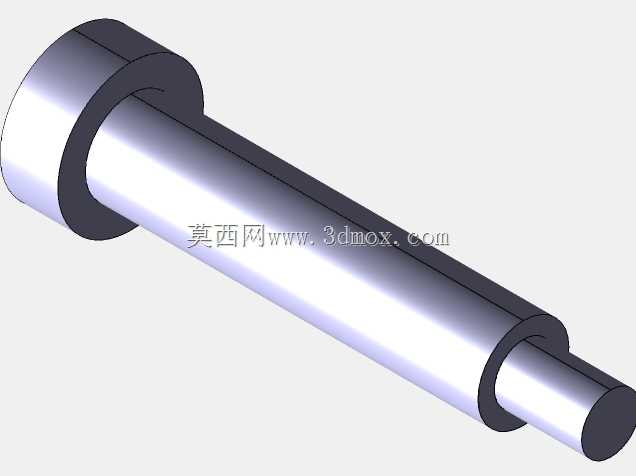

　　这类带安装基座的槽轮式支撑结构，常应用在轨道导向类输送设备、小型巡检移动装置、仓储滑移机构的走行端，承担轮体承载、运行导向、载荷传递的核心作用，区别于普通无约束脚轮，其槽型轮面可卡入对应规格的导轨或圆轨，避免走行过程中出现脱轨、偏摆的问题，适配低速、中轻载的直线往复走行工况。从结构设计逻辑来看，整体采用L型折弯式安装基座作为承载主体，基座底部预留两个螺栓安装位，可通过外六角紧固件直接固定在设备走行侧的安装平面上，安装时需保证基座底面与设备安装面的平面度公差不超过0.1mm，避免轮轴安装后出现倾斜，导致轮体单侧磨损加剧。轮体采用单槽式结构，槽面弧度与配套导轨的外径弧度匹配，轮体通过销轴与两侧立板连接，销轴一端采用六角头防转结构，

　　避免轮体转动过程中销轴跟转松脱，立板与底部基座为一体化加工成型，相比焊接式结构，整体抗冲击载荷能力更强，不存在焊接应力变形导致的装配精度偏差问题。实际选型应用时，需注意几个核心安装边界：首先是基座底部安装孔的中心距，需与设备端预设的安装孔位完全匹配，若孔位存在偏差强行安装，会导致基座产生内应力，长期受载后容易出现立板开裂的问题；其次是轮槽的中心高度，需匹配配套导轨的安装高度，保证轮槽与导轨完全贴合，避免轮缘局部受力出现异常磨损；另外轮体与两侧立板之间需预留0.2-0.3mm的轴向间隙，既避免轮体转动时出现卡滞，也能抵消少量安装偏差带来的轴向别劲问题。这类支撑结构在设计时，没有额外设置密封或润滑结构，适配干燥、无大量粉尘的室内工况，

　　若应用在多粉尘或户外潮湿场景，可在轮轴位置加装防尘密封圈，同时预留润滑注油孔，定期补充润滑脂降低轮轴转动副的磨损。从载荷传递路径来看，设备整体的垂直载荷通过安装基座传递到两侧立板，再通过轮轴传递到槽轮，最终分散到接触的导轨面上，结构受力路径短，没有多余的传力环节，在额定载荷范围内长期运行也不会出现结构变形问题。实际装配过程中，需先将轮体放入两侧立板的安装槽内，穿入销轴后锁紧端部的紧固件，手动转动轮体确认转动顺畅无卡滞，再将整体组件通过底部螺栓固定到设备上，固定时需采用对角锁紧的方式拧紧螺栓，避免基座受力不均出现倾斜。
