木质滚轮式足底穴位按摩器结构设计

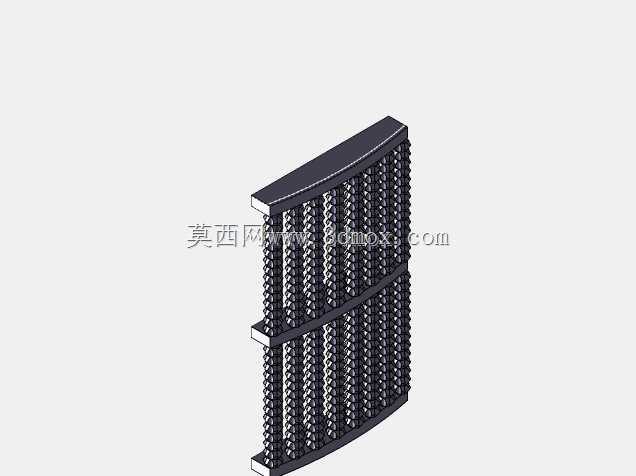

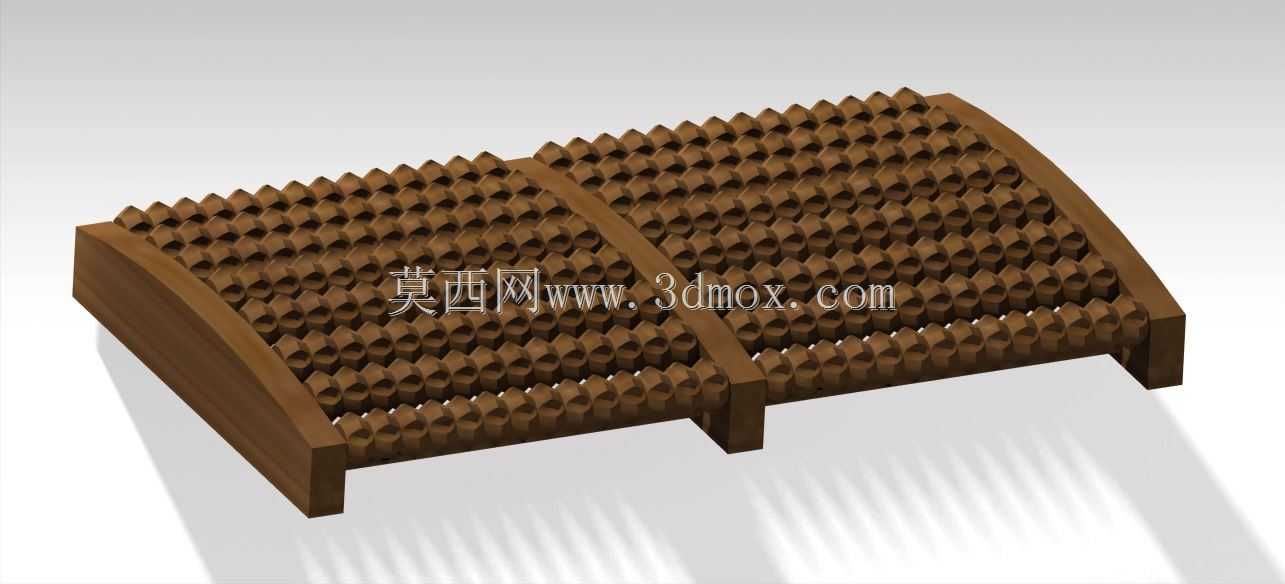

　　这款足底按摩器具采用全实木框架搭配阵列式凸点滚轮结构，主要面向家庭日常足部保健、小型理疗店足部放松场景使用，无需外接动力，使用者仅需将双脚放置于滚轮阵列表面，通过足部前后挪动带动滚轮转动，依靠滚轮表面的凸起结构对足底各反射区形成持续的按压刺激，达到放松足部肌肉、促进末梢血液循环的作用。从结构设计逻辑来看，整体框架采用弧形上拱的轮廓造型，完全贴合人足底自然的生理弧度，避免平直结构造成的足弓悬空受力问题，框架两侧设置加高的挡边结构，既可以限制滚轮的轴向窜动，也能在使用者挪动双脚时起到侧向定位作用，防止足部从按摩器侧边滑脱。滚轮部分采用分块式排布设计，将整体按摩区域拆分为两个独立的滚轮组，两组滚轮之间设置中间支撑梁，

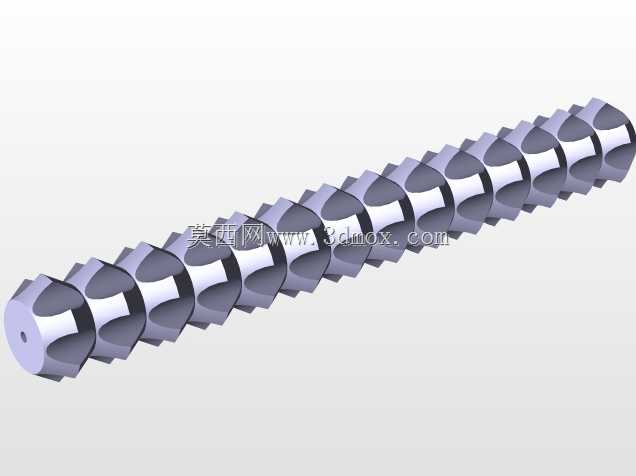

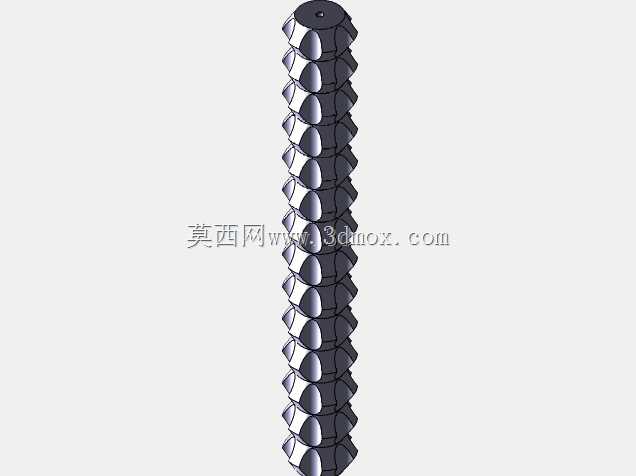

　　既提升了整体框架的承重能力，也能适配不同足长的使用需求，无论是脚码较小的使用者还是脚码偏大的成年男性，都能让足底关键穴位对应到凸点按摩区域。每个滚轮表面的凸点采用等距阵列排布，凸点高度经过适配设计，既保证足够的按压力度，又不会因为凸起过高造成足底刺痛感，滚轮与支撑轴之间采用间隙配合设计，转动阻力适中，不会出现转动卡滞或者过于顺滑失去按摩阻尼感的问题。安装使用时无需额外固定，整体底部设置四个平整的支撑脚，与地面接触面积充足，放置在平整的木地板、瓷砖地面上都能保持稳定，使用过程中不会出现滑移晃动的问题，整体外形尺寸适配常规家用座椅前的放置空间，不需要占用过大的收纳面积，闲置时可以直接塞入沙发底、床底等缝隙位置存放。设计过程中充分考虑了实木材质的受力特性，框架连接处采用榫卯结合的受力结构，避免五金连接件长期受力出现松动的问题，所有与人体接触的棱边都做了圆角倒钝处理，没有尖锐的毛刺棱角，使用过程中不会划伤足部皮肤。
