离合器夹式传动连接结构件

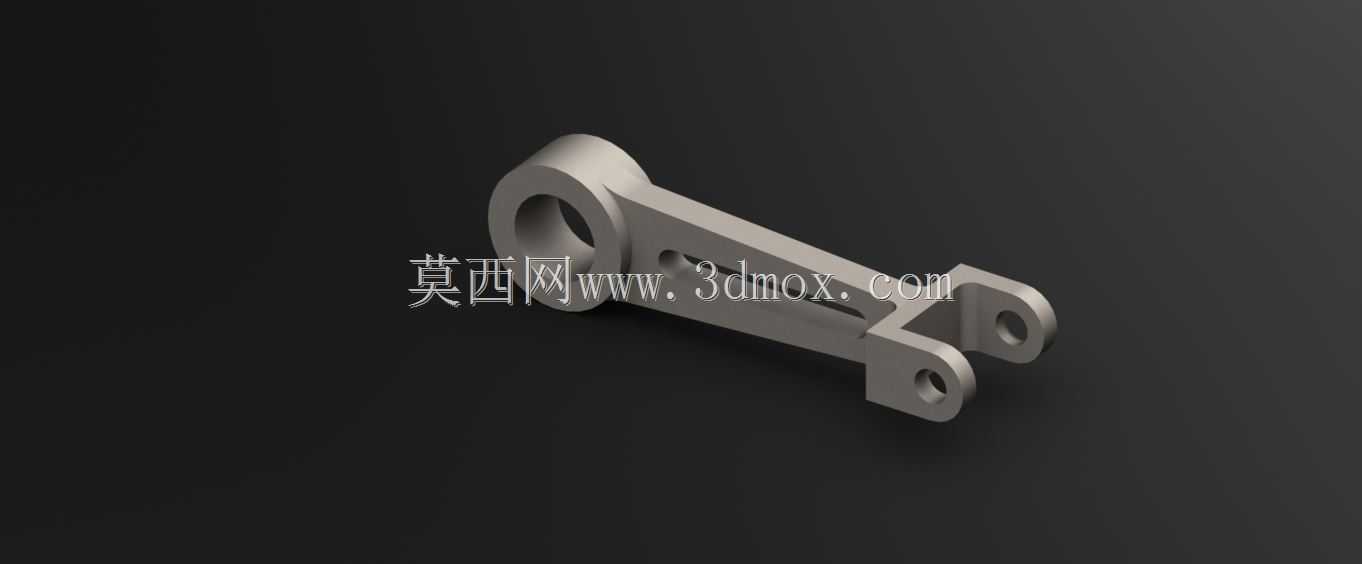

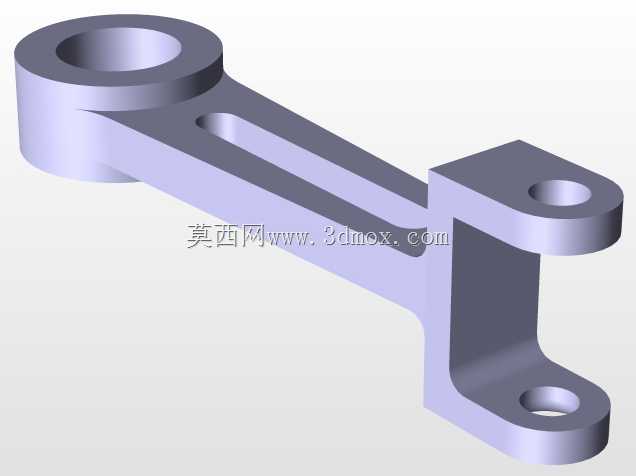

　　该结构件属于离合器系统中的夹合式传力组件，主要应用在中小功率传动链路的离合执行端，常见于轻工自动化设备、小型动力输送装置以及精密传动试验台的离合模块中，承担动力接合、分离过程中的扭矩传递与行程限位作用。从结构设计逻辑来看，构件一端采用带通孔的环形铰接端，该孔位用于与离合驱动轴的固定端铰接配合，孔内壁预留了均匀的加工余量，可适配不同直径的铰接销轴，装配时可通过配钻销孔或者加装轴套的方式消除配合间隙，避免离合动作过程中出现旷量异响。构件主体采用变截面的长杆式结构，从铰接端向夹合端逐步收窄壁厚，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量，减少离合动作时的运动惯量，提升离合响应速度，杆身开设的两个减重孔并非随意设置，

　　孔位经过受力仿真校核，避开了杆身的主应力传递路径，不会对结构强度造成负面影响。构件另一端采用双叉耳式夹合结构，两个平行的叉耳分别开设同轴的安装孔，用于夹持离合拨叉或者从动端连接块，通过贯穿的销轴实现夹合端的铰接联动，双叉耳的间距经过严格的尺寸公差控制，既保证被夹持构件能在叉耳间隙内灵活转动，又不会出现横向窜动，夹合端面做了小角度的倒角处理，装配时可快速引导销轴穿入，降低现场装配的对位难度。从安装边界来看，该构件的整体运动轨迹为绕铰接端的小角度往复摆动，设计时已预留足够的摆动空间，不会与周边的离合器壳体、复位弹簧等相邻部件发生运动干涉，构件表面的过渡圆角均做了圆滑处理，避免应力集中导致的构件疲劳断裂，可承受频繁离合动作带来的交变载荷。

　　实际应用中，该夹合件的铰接端与驱动摇臂配合，夹合端与从动传动件连接，当驱动端带动构件绕铰接轴摆动时，夹合端即可带动从动件实现动力的接合与分离，整个传力路径短，传动效率高，没有多余的传动环节，能有效降低离合过程中的动力损耗。
