一体式网面球类运动球拍结构设计

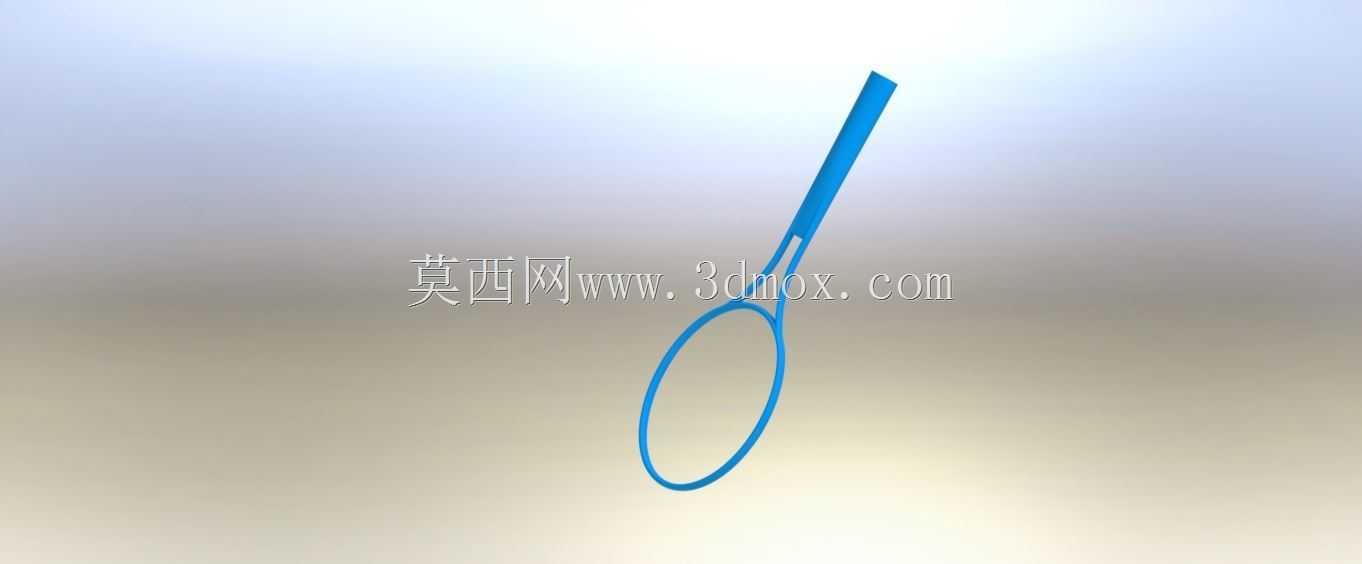

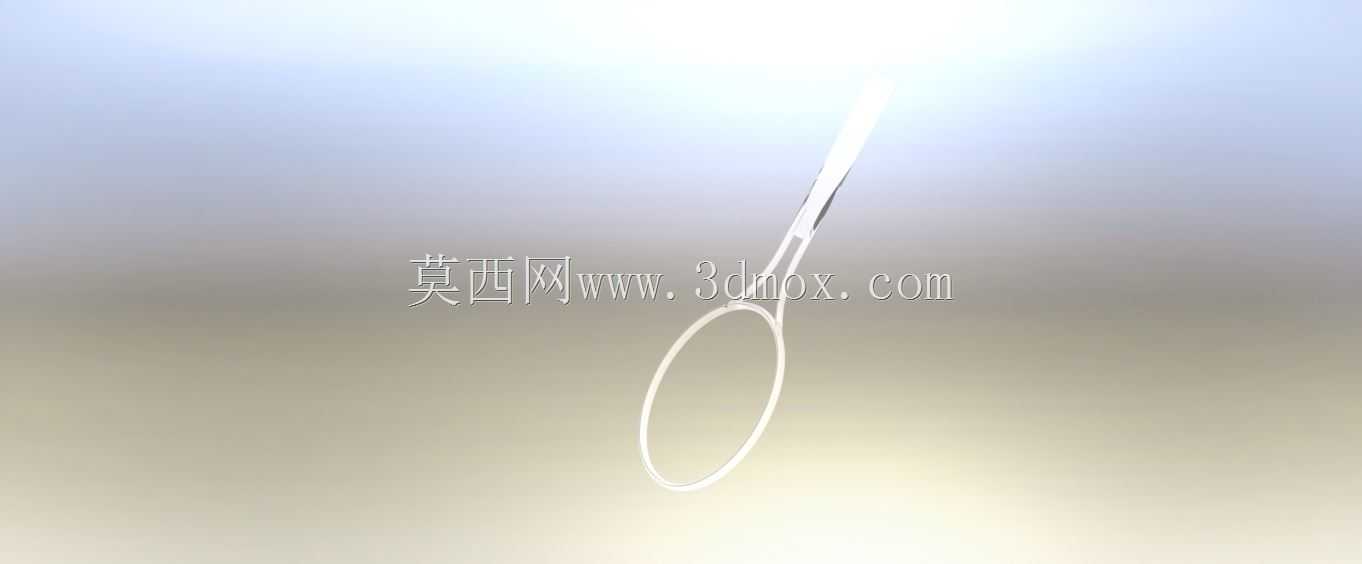

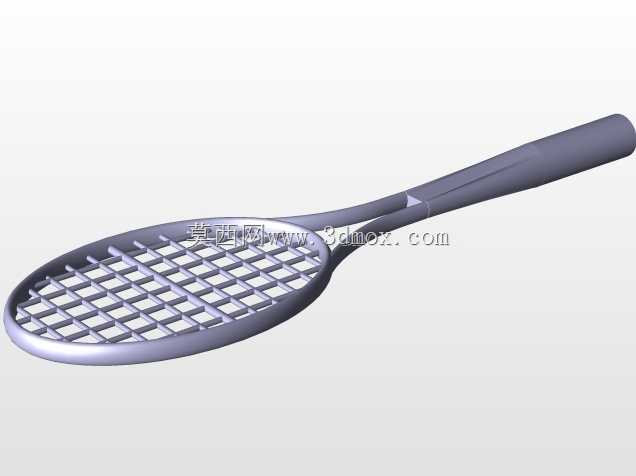

　　这款球拍的建模过程，首先要明确其适配的使用场景——日常休闲类的羽毛球、网球入门练习使用，不需要适配专业竞技级别的高强度冲击载荷，因此整体结构采用一体化成型思路，减少装配环节带来的结构松动风险。从结构功能拆分来看，整体分为拍柄、拍颈、拍框、拍线网面四个核心部分，拍柄部分做了等截面的长条矩形设计，握持区域的截面尺寸参考成年人手掌握持的舒适范围，宽度控制在32mm左右，厚度22mm，长度预留180mm的握持空间，边缘做R3的圆角过渡，避免握持时硌手，同时这个截面尺寸也能保证拍柄在承受挥拍冲击力时不会出现横向弯折。拍颈部分是连接拍柄和拍框的过渡段，采用双支臂的分叉结构，两个支臂从拍柄顶端向两侧平滑延展，逐步过渡到拍框的椭圆轮廓，

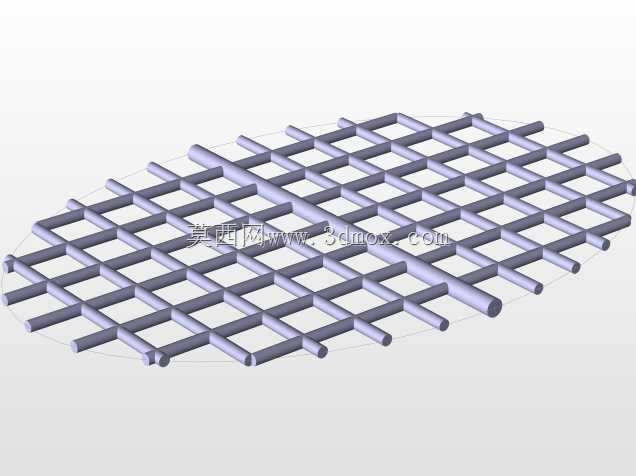

　　这个区域做了渐变的壁厚处理，靠近拍柄的位置壁厚4mm，靠近拍框的位置壁厚3mm，既保证力传递的顺畅性，也能适当降低整体重量，挥拍时的转动惯量控制在合理区间，不会给手腕造成额外负担。拍框采用类椭圆的闭合轮廓，整体长宽比控制在1.3:1，拍面的有效击球区域占整个拍框内圈面积的85%以上，框体的截面做了类水滴形的流线处理，迎风面做圆弧过渡，减少挥拍过程中的空气阻力，框体上预留均匀分布的穿线槽位，槽位深度1.2mm，宽度0.8mm，保证网面的线材能够完全嵌入槽内，不会在击球时出现线材滑脱的问题。网面部分采用纵横交错的等距栅格结构，横向和纵向的筋条宽度均为1.5mm，筋条之间的间隙控制在8mm，筋条和拍框做一体化的布尔合并，不存在装配间隙，

　　栅格的交叉位置做R0.5的圆角处理，避免应力集中导致筋条断裂，这种一体化网面设计相比传统穿线结构，不需要额外的线孔加工和穿线工序，适合注塑一体成型的加工工艺，量产时的生产效率更高。从安装边界来看，整个球拍的总长度控制在680mm左右，拍框的最大宽度220mm，整体重量控制在280g上下，适合青少年和入门爱好者使用，拍柄末端不需要额外加装配重，因为拍框部分的重量通过拍颈的双支臂结构已经平衡了整体的重心位置，重心落在拍柄前端往上30mm的位置，刚好是握持时的发力点位置，挥拍时的力矩传递更直接。建模过程中需要注意各个过渡区域的曲率连续性，尤其是拍颈和拍框、拍柄连接的位置，要保证G2连续，避免出现应力集中的尖角，在做受力仿真时，拍面中心位置施加150N的瞬时冲击力，整体结构的最大变形量不超过2mm，完全满足日常休闲运动的使用强度要求，同时整体壁厚均匀，最小壁厚2.5mm，最大壁厚4mm，不会出现注塑时的缩痕问题，适合批量生产。
