蛋形非接触式光电传感检测组件结构设计

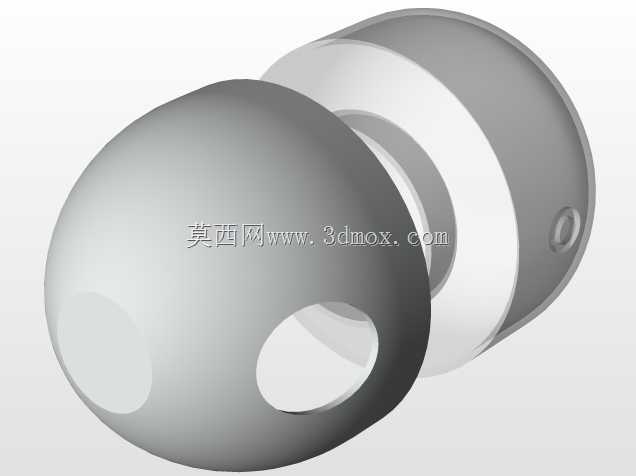

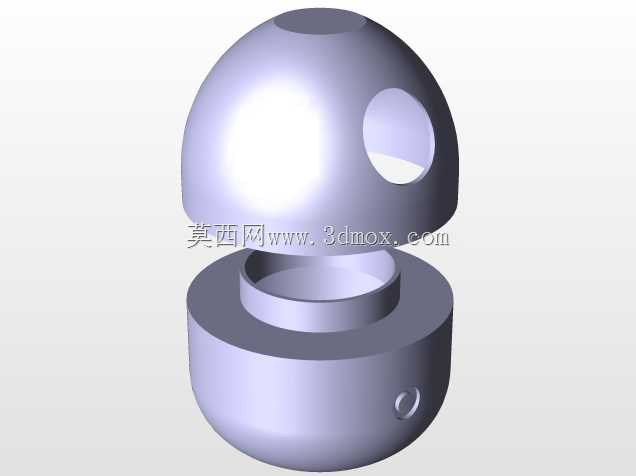

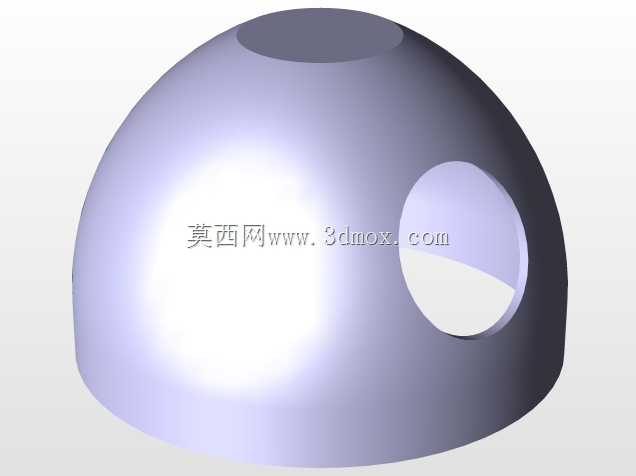

　　这款传感检测组件的设计，最初是面向轻工包装生产线的物料到位检测场景做的方案，区别于常规圆柱或方型的工业传感器，整体采用蛋形的流线型壳体搭配透明圆柱基座的组合结构，在实际产线部署时能减少边角积灰、降低物料剐蹭卡滞的概率，尤其适配食品、日化类有洁净要求的输送线工位，不会像棱角分明的传感器外壳那样残留清洁死角。从功能实现逻辑来看，蛋形壳体内部预留了倾斜的光学通路安装位，侧面的圆形开孔是检测光束的发射与接收窗口，倾斜的光路设计可以规避常规对射式传感器容易受环境粉尘、杂散光干扰的问题，检测距离可以覆盖0到300mm的常规工位检测需求，能够识别透明包装、浅色非金属物料的到位状态，不会出现常规漫反射传感器检测透明物体漏检的问题。

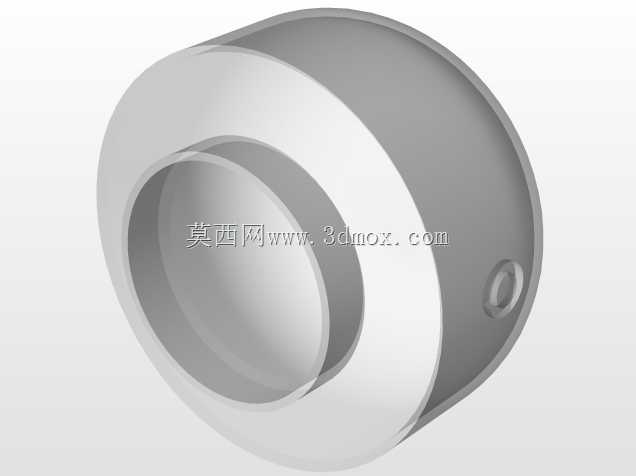

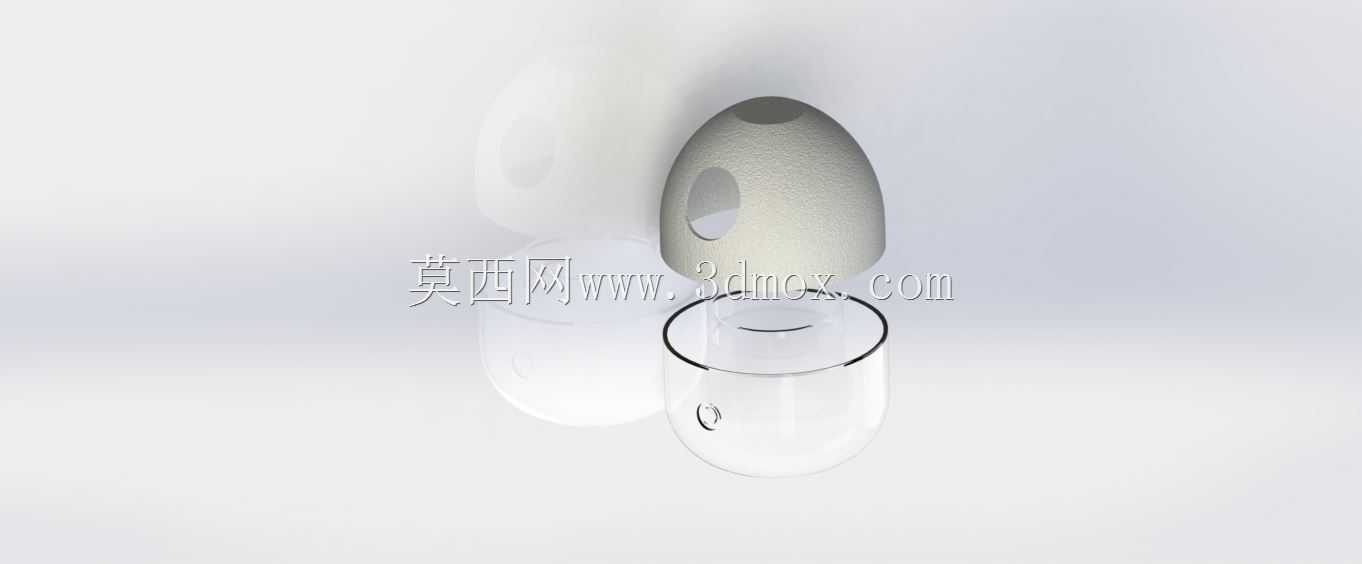

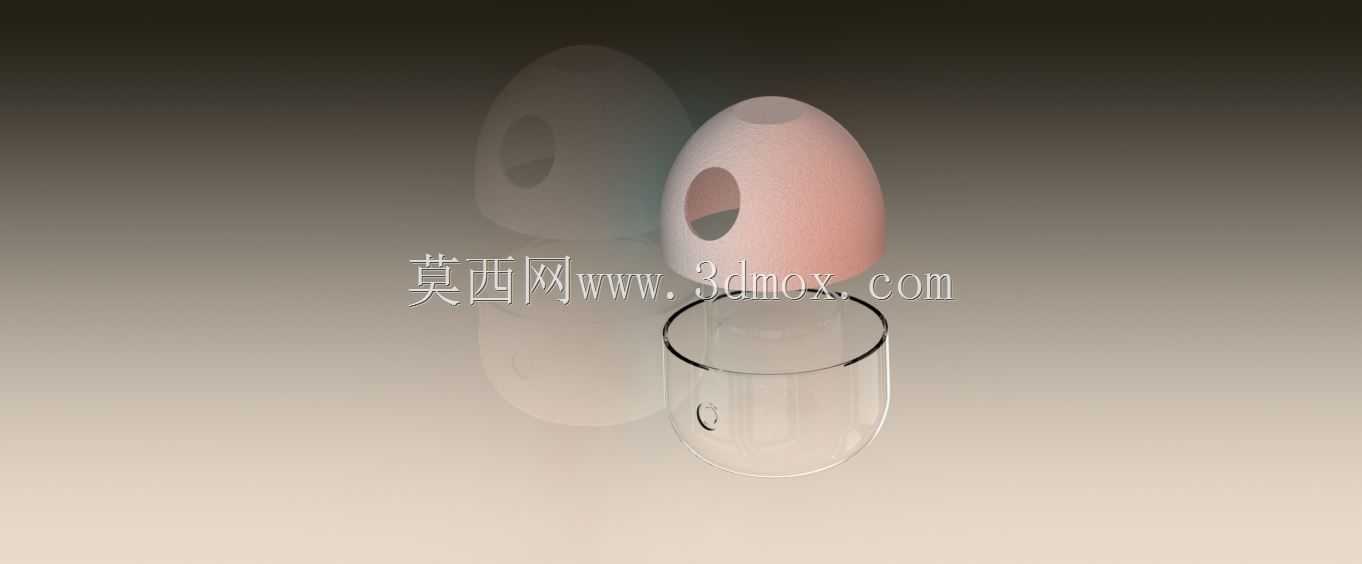

　　透明基座采用高透的工程塑料材质，一方面作为整个传感组件的安装支撑，底部预留了标准的M3安装孔位，可以直接固定在输送线的铝型材支架上，安装边界的直径控制在60mm以内，整体高度不超过120mm，不会占用过多的产线安装空间，哪怕是排布密集的多工位检测点位，也不会出现组件之间的物理干涉；另一方面透明基座可以让运维人员直接观察内部接线端子的连接状态，不用拆解外壳就能排查接线松动、积尘受潮的问题，降低日常运维的拆解工作量。设计过程中特意将壳体的曲面做了顺滑过渡处理，没有突兀的凸起或接缝，外壳的壁厚控制在2mm，既保证了结构强度，又能减轻整体重量，安装时不需要额外做加强支撑，普通的型材支架就能满足承重要求。蛋形壳体的顶部做了封闭的圆弧处理，

　　防护等级可以达到IP54，适配车间内有少量飞溅、粉尘的常规生产环境，不需要额外加装防护外罩。在实际应用场景里，这款组件除了包装线的物料到位检测，还可以用在小型自动化设备的料仓缺料检测、工位工件有无判断场景，相比常规的工业传感器，圆润的外形不会在人员操作时造成磕碰划伤，更适合人机协同的作业工位。内部的电路板安装位做了卡槽式设计，不需要额外打螺丝固定，组装时直接将电路板卡入壳体的预留卡槽即可，能提升装配效率，透明基座和蛋形壳体之间采用旋转卡扣的连接方式，拆解维护时不需要工具，徒手就能拆开更换内部元件，降低后期维护的时间成本。光路的倾斜角度经过反复调校，将发射端和接收端的夹角控制在15度，既保证了检测的灵敏度，又能避免相邻工位的同类型传感器出现光束串扰的问题，哪怕是两个检测点位间距只有100mm，也不会出现信号互相干扰的误触发情况。
