立式进料托盘式研磨加工设备结构设计

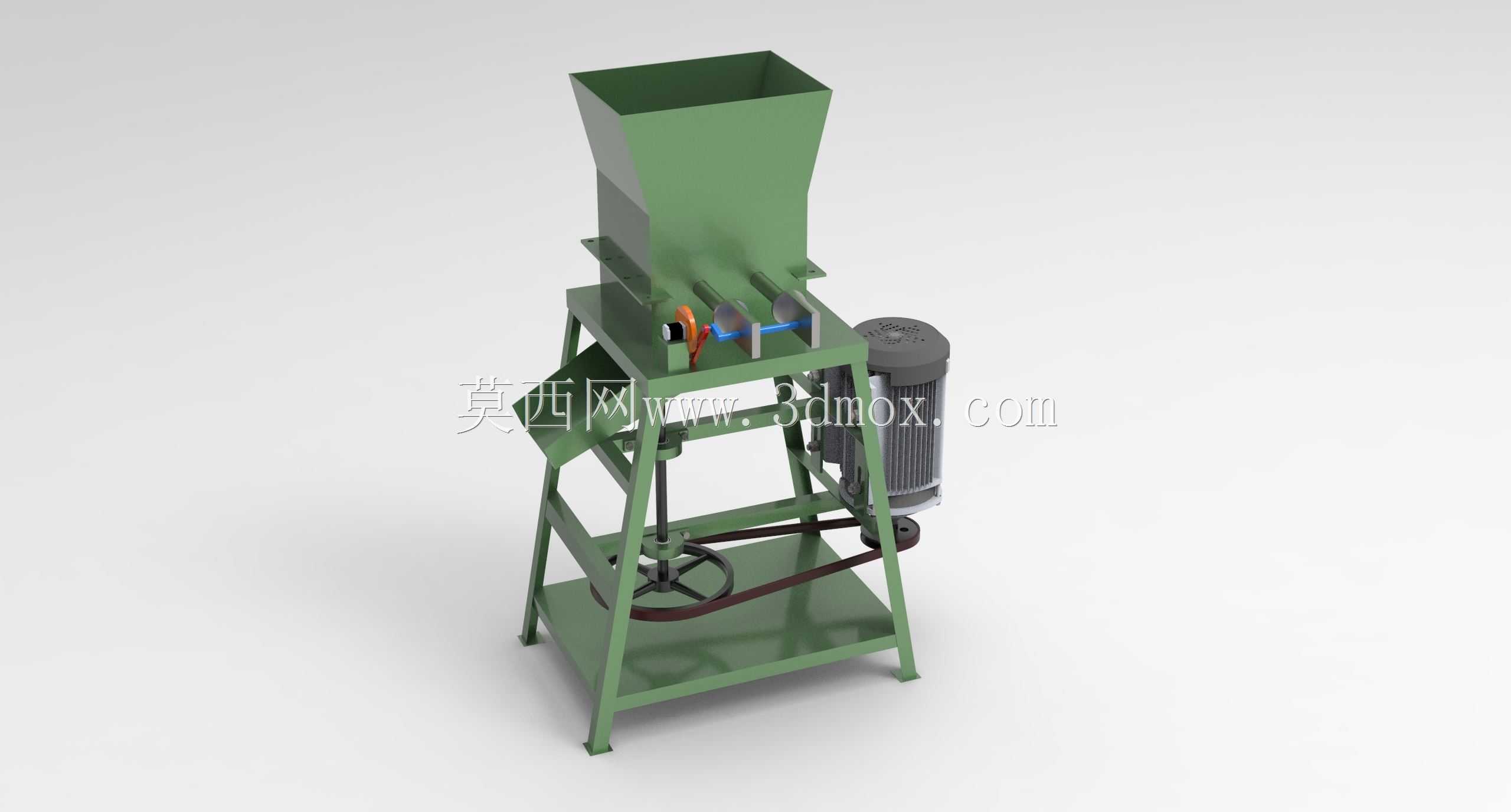

　　这款托盘研磨设备的三维结构设计，主要面向小型农产品粗加工、作坊式物料粉碎研磨场景，可完成谷物、干性农副产物的细碎研磨作业，适配乡村加工点、小型饲料加工点的固定工位安装需求。从结构布局来看，设备采用立式方管焊接机架作为承载主体，底部预留四个支脚安装孔，安装时可通过膨胀螺栓固定在水泥地坪上，整体占地尺寸控制在0.8米见方范围内，整机高度约1.6米，无需额外搭建操作平台，操作人员站在地面即可完成进料、出料的全流程操作，适配层高2.2米以上的普通加工车间安装，不会出现顶部空间干涉问题。设备顶部设置上宽下窄的方锥形进料斗，进料口开口尺寸较大，可承接人工倒料、小型输送带送料两种进料方式，进料斗内部做了顺滑过渡设计，避免干性物料在斗内搭桥卡料，

　　进料斗下方对接研磨腔体，腔体内部设置托盘式研磨结构，通过动盘与定盘的相对挤压、搓动实现物料研磨，研磨间隙可通过机架中部的手轮机构调节，以此适配不同出料粒度的加工需求，调节行程覆盖0.1mm到5mm区间，可满足从粗碎到细磨的不同工艺要求。动力传输部分采用皮带传动结构，侧置安装的驱动电机通过V带将动力传递给研磨主轴，带传动结构自带过载缓冲特性，当进料量过大出现卡料时，皮带可产生打滑避免电机堵转烧毁，同时侧置电机的布局也方便后期更换皮带、维护轴承部件，无需拆解核心研磨腔体。机架分层设计，中部设置承托板固定研磨腔体组件，下部预留出料空间，研磨完成的物料可直接从腔体下方出料口落入接料容器，无需额外设置出料输送结构，简化了整机结构复杂度。

　　设计过程中重点考量了小型加工场景的维护便捷性，所有外露部件均采用螺栓连接，无复杂焊接集成结构，日常检修时可快速拆解进料斗、研磨腔盖板，清理残留物料、更换磨损的研磨衬板，机架方管型材选用常规标准规格，后期若出现机架变形可直接采购同规格型材替换，无需定制特殊截面构件。设备的操作控件全部集中在机架侧方的电机附近，操作人员可在进料侧同时完成设备启停控制、研磨间隙调节，操作动线短，无需在设备两侧往返移动，适配单人值守的加工场景。
