矿山砂石场用复摆颚式碎石设备结构

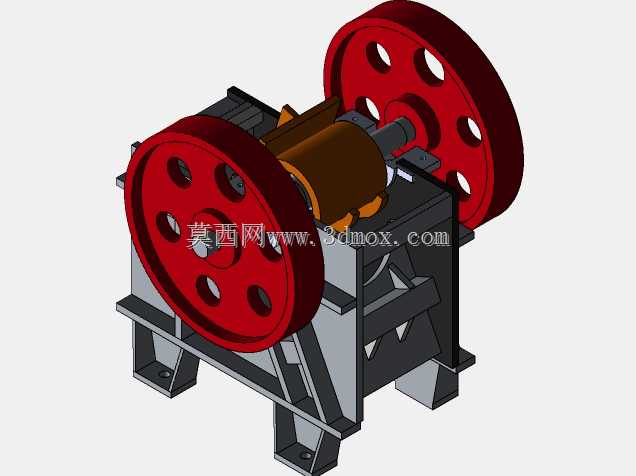

　　在砂石骨料生产、矿山原矿粗碎、建筑废弃物资源化处理的一线作业场景里，颚式破碎设备始终是首段破碎工序的核心选型，承担着将大块原矿、废弃混凝土块、天然毛石挤压破碎至符合中碎进料粒度要求的关键作用。这套结构采用经典的复摆颚式运动方案，动颚部件通过偏心轴的回转运动实现复杂的平面摆动，配合固定颚板形成夹角可变的破碎腔，物料在腔体内受到周期性的挤压、劈裂、弯折作用，逐步沿自身纹理裂隙破碎后从下部排料口排出，相比简摆结构，同规格下处理能力更高，动颚垂直行程更大，对黏湿物料的通过性更好，不易发生堵料问题。从结构设计逻辑来看，两侧的大直径带轮兼具飞轮储能作用，在偏心轴带动动颚靠近定颚的破碎行程中储存动能，在动颚回程排料的空行程中释放能量，

　　有效平衡电机负载波动，降低整机工作时的冲击载荷，减少对供电回路的容量要求。机架部分采用厚钢板焊接加筋结构，在轴承座安装位、颚板固定座、肘板支撑座等受力集中区域做了局部加厚与三角筋补强，避免长期受交变载荷出现焊缝开裂、机架变形的问题，安装底座预留了与混凝土基础或钢制机架连接的螺栓孔位，可根据现场场地条件选择固定安装或搭载移动破碎站底盘使用。设计时充分考虑了易损件更换的便捷性，颚板采用楔形块压紧固定，无需拆卸周边大量结构即可完成磨损后的更换作业，肘板作为过载保护部件，当破碎腔进入不可破碎的金属异物时，肘板会先行断裂切断动力传递路径，避免偏心轴、动颚、机架等核心部件受过载冲击损坏。排料口间隙可通过调整楔块组的位置实现无级调节，

　　适配不同后续工序对进料粒度的要求，整机的运动部件全部做了安全防护距离设计，带轮外侧预留了安装安全防护罩的安装位，符合矿山设备的安全作业规范。从安装边界来看，整机重心位于两底座安装面的中心区域，安装时需保证基础平面的平面度误差不超过2mm/m，避免机架受附加安装应力导致轴承偏磨，进料口上方需预留足够的进料溜槽安装空间，排料口下方需匹配输送设备的接料宽度，保证破碎后的物料能够顺利输送至下一道工序，两侧带轮的外侧需预留不小于带轮直径1.5倍的检修空间，方便日常维护时调整皮带张紧度、检查轴承温升。
