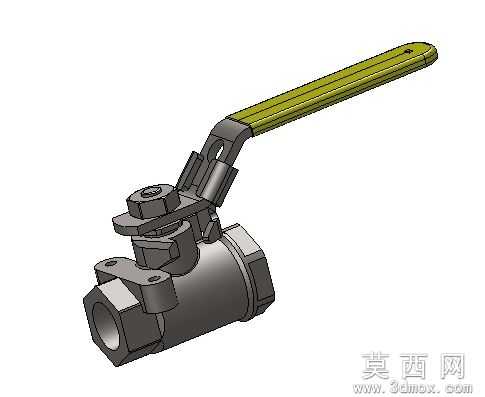

3/8规格带锁手柄球阀三维设计模型

本模型为3/8口径带锁定结构的球阀三维设计成果，建模阶段以SolidWorks2010为核心开发平台，严格遵循球阀行业设计规范开展全参数化建模：首先完成通径、阀体壁厚、螺纹接口尺寸的基准参数标定，3/8英寸内螺纹接口完全匹配对应管路连接标准，锁定结构的卡位槽、手柄转轴、压盖螺栓等细节均按照真实产品的装配公差完成尺寸约束，建模过程中全程启用干涉检查功能，逐一验证阀芯转动行程、手柄锁止卡位、密封件装配间隙的合理性，确保各零部件不存在装配冲突，所有特征均保留可编辑参数，方便后续根据不同工况调整通径、压力等级等核心指标。

材质渲染环节针对不同零部件做了差异化材质赋值：阀体部分采用炭钢材质参数，还原金属哑光磨砂的真实质感，表面做了细微的机加工纹理处理；操作手柄赋予橄榄绿锌镀金涂层材质，模拟五金件镀锌钝化后的表面光泽，金属连接件部分添加镀铬亮面材质效果，密封件位置赋予橡胶哑光材质，整体渲染效果贴近工业产品实物的视觉表现，同时导出了STL通用格式文件，可兼容3D打印、多平台三维查看的使用需求。

结构原理上，该球阀为内螺纹连接两片式结构，核心启闭件为带通孔的球形阀芯，通过长手柄带动阀芯绕阀杆轴线旋转90度即可完成全开或全关动作，额外增设的锁定结构可通过卡位销将手柄固定在全开或全关位置，避免非授权操作引发的管路通断异常，符合不扩散核武条约相关的管路安全管控要求，手柄的安装方位经过特殊设计，锁定机构的操作侧与常规球阀相反，匹配特定安装空间的操作需求，阀体与阀芯之间的密封结构、阀杆填料密封结构均完整还原，可直观展示球阀的密封原理与操作逻辑。

软件兼容方面，模型除原生SolidWorks2010格式外，附带STL通用网格格式与效果展示文件，可被UG、Pro/E、AutoCAD等主流三维机械设计软件直接导入编辑，不存在版本兼容障碍，也可导入各类3D展示软件用于产品演示。

研发教学应用层面，该模型可作为阀门设计课程的典型教学案例，帮助学习者掌握球阀的结构组成、参数设计方法与装配逻辑，也可用于管路系统设计研发阶段的虚拟装配验证，提前排查管路布局中阀门操作空间不足、安装干涉等问题，还可作为五金阀门产品展示的数字化素材，用于产品选型演示、安装操作培训等场景，为阀门相关的设计、教学、生产环节提供精准的数字化参考。
