1又1/4寸内螺纹手动球阀三维设计模型

本模型为1又1/4寸规格内螺纹连接手动球阀的完整三维设计成果，建模阶段以真实民用级铜质球阀的实物测绘尺寸为基准，在SolidWorks2011软件环境中完成全参数化搭建：首先通过旋转凸台命令构建阀体的主体中空流道结构，精准还原阀体上1 1/4的规格标识刻印特征，随后依次绘制阀芯球体、阀杆、密封填料压盖、手柄连接座、加长蓝色操作手柄等独立零件，每一个零件的尺寸公差都参照通用五金阀门的行业标准设定，装配过程中严格按照实际球阀的装配约束关系添加同轴、重合、限位配合，还原手柄90度旋转即可完成通断切换的真实运动行程，不存在干涉错位问题。

参数设计层面，模型严格匹配G1 1/4内螺纹连接的公称通径参数，阀体壁厚、球体通流孔径、阀杆直径、手柄操作力臂长度均按照民用给排水、低压流体输送场景的球阀设计规范取值，所有特征参数保留可编辑属性，设计人员可直接修改对应尺寸快速衍生其他通径规格的同结构球阀产品，无需从零开始重建模型。

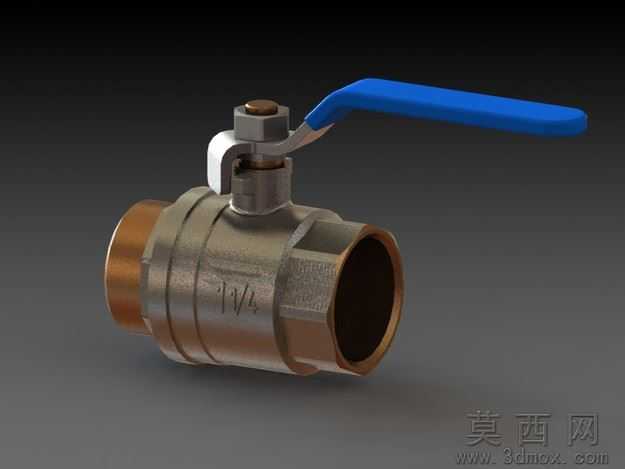

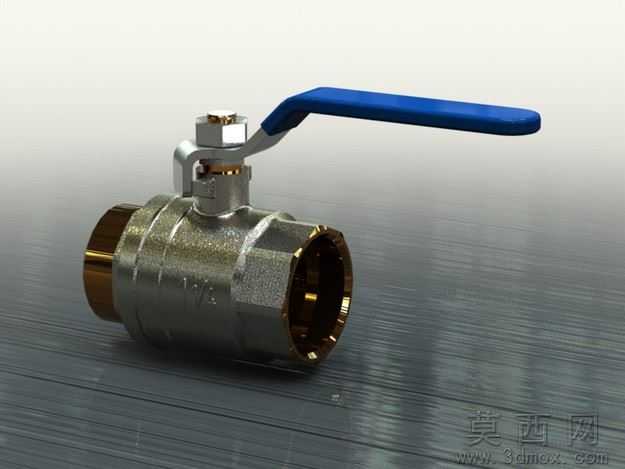

渲染材质环节针对不同零件的真实材质做了精细化区分：阀体部分采用铸黄铜材质，还原铜质阀门表面细微的铸造纹理与金属哑光质感，两端内螺纹接口处做了边缘倒角的高光处理模拟机加工痕迹，操作手柄赋予蓝色工程塑料材质，添加细微的磨砂质感还原民用阀门手柄的真实触感，阀杆、压盖等金属连接件采用镀锌钢材质，金属反光度与阀体铜材做出明确区分，最终渲染输出的效果图光影层次清晰，材质辨识度高，可直接用于产品宣传样册制作。

结构原理上，本模型完整还原浮动球式手动球阀的核心工作逻辑：中空带通孔的球体作为启闭件，通过阀杆与顶部操作手柄连接，转动手柄带动球体绕垂直于流道的轴线旋转90度，即可实现流道的完全导通或完全截断，阀体与球体之间的软密封结构、阀杆处的填料密封结构均做了细节还原，清晰展示球阀密封可靠、流阻小、操作便捷的结构优势。

软件兼容方面，模型除原生SolidWorks2011格式的装配体与零件文件外，还同步导出了STEP、IGES、STL三种通用三维格式，STEP与IGES格式可被UG、Pro/E、Catia、Inventor等绝大多数主流三维机械设计软件直接打开编辑，不会出现特征丢失或破面问题，STL格式为三角面片格式，可直接导入切片软件用于3D打印手板验证，无需额外做格式修复。

研发教学应用层面，该模型可作为阀门企业研发同规格球阀产品的基础参考模板，帮助设计人员缩短前期建模周期，快速完成结构校核与改进设计；也可作为机械制图、三维建模课程的教学案例，帮助学生理解参数化建模思路、装配约束逻辑以及球阀类通用五金配件的结构原理，还可用于管道系统三维布局设计时的标准件调用，提升整体管路设计的真实感与装配准确性。
