RC直升机五桨叶旋翼机构三维设计

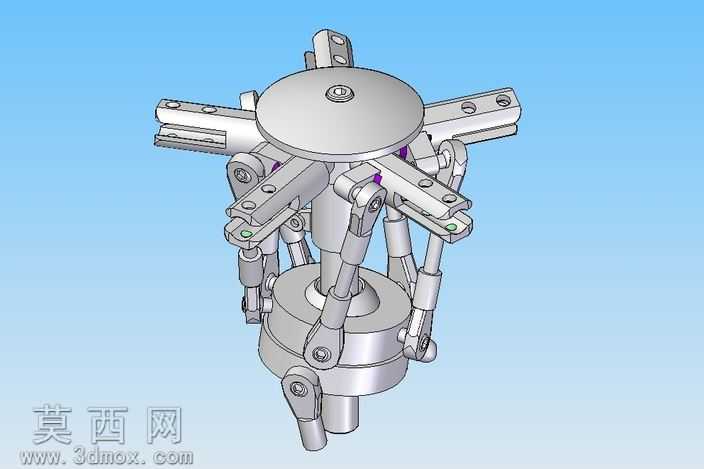

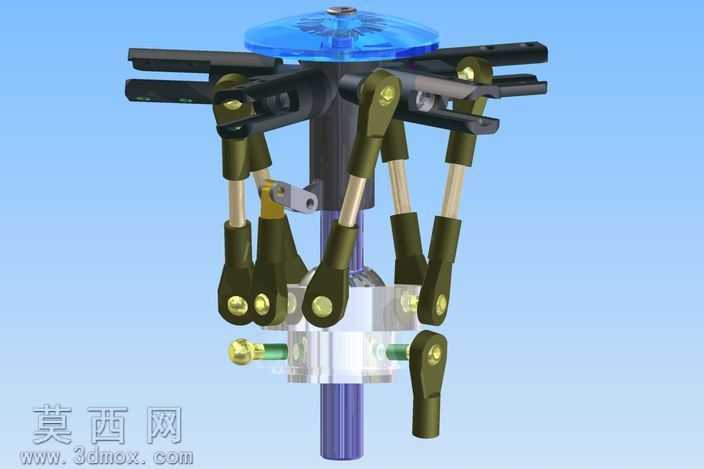

本模型为遥控直升机配套的五桨叶旋翼总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循航模旋翼系统的真实运动逻辑，对每一处铰接结构、传动连杆、安装接口都做了等比例还原，整体装配约束完整，无干涉错位问题，可直接用于运动仿真验证。模型主体采用金属质感材质渲染，桨夹、铰支座、中心主轴等承力部件做了哑光金属质感处理，表面还原了机加工后的细腻纹理，连杆铰接处的销轴、紧固件都做了细节刻画，紫色的限位缓冲部件采用半透明橡胶材质区分，整体渲染效果层次分明，清晰展现旋翼系统的分层结构。从结构设计来看，该旋翼采用全铰接式布局，中心桨毂为上下分体式承力结构，上方的圆形整流台预留了桨夹安装的铰接座，五组桨夹沿周向均匀分布，每组桨夹都通过水平铰、垂直铰与中心毂体连接，配套的变距拉杆从下方的倾斜盘组件延伸至每个桨夹的摇臂位置，可实现总距与周期变距的联动动作，下方的主轴基座集成了倾斜盘的滑动导轨与传动接口，所有连杆的铰接点都预留了合理的活动间隙，完全还原真实旋翼的运动行程。设计过程中优先考虑了航模零件的可加工性，所有安装孔位、紧固件规格都匹配常规航模标准件，桨夹位置预留了标准桨叶安装的定位槽与锁紧孔位，无需二次修改即可适配市面上常见的同规格遥控直升机桨叶。整体结构在保证强度的前提下做了轻量化处理，承力部位的壁厚均匀，非承力区域做了减重开槽设计，既还原了真实直升机旋翼的结构特征，也兼顾了航模产品的实际使用需求，可用于航模设计参考、旋翼机构教学演示、虚拟仿真场景搭建等场景。
