管材加工用电动去毛刺打磨执行头

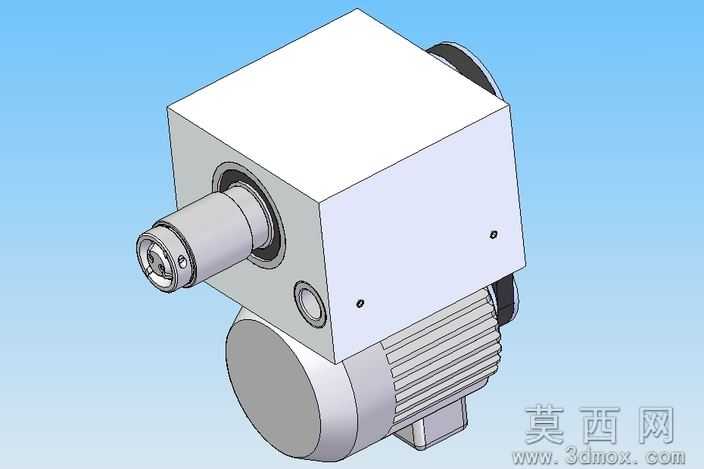

该三维模型为管材加工场景设计的电动去毛刺执行头，建模阶段采用自顶向下的装配设计思路，先完成整体动力传输路径的骨架搭建，再逐一细化各零部件结构。模型主体分为动力驱动段、箱体传动段、工作执行段三个核心部分：驱动段参照工业常用一体式电机外形建模，还原了散热筋结构、安装固定脚、接线端细节，壳体采用哑光铸铁质感材质渲染，还原真实电机的粗糙金属表面质感；中间传动箱体为方正的密封式结构，建模时严格按照轴系传动的同轴度要求设计轴承安装位、轴孔配合公差，箱体表面的工艺螺塞、定位销孔均做了精细化建模，箱体表面采用喷塑浅灰金属材质，搭配边缘的倒角处理体现加工工艺细节；前端工作执行段为伸出的工作轴与夹头结构，夹头部分还原了锁紧爪、调节螺母的细节，可适配不同规格的打磨耗材，工作轴表面做了镀硬铬的亮面金属材质处理，与箱体的哑光质感形成层次区分。渲染阶段采用淡蓝色渐变背景配合柔和的环境光，突出模型的结构轮廓与装配关系，各配合面的间隙、装配层级都做了可视化处理，清晰展示内部动力从电机输出经箱体内部传动结构传递至前端工作头的完整路径。设计过程中充分考虑了实际使用的安装需求，电机与箱体的连接法兰、箱体上的安装孔位均按照通用工业安装标准设计，可直接适配自动化去毛刺设备的机械臂或固定工装，前端夹头的快换结构设计可提升耗材更换效率，整体结构紧凑，动力传输路径短，可针对管材切割后的端口毛刺进行高效打磨处理，模型的STEP格式可直接导入各类三维软件进行二次修改，适配不同的加工场景参数调整需求。
