基于CATIA的多接口齿轮箱箱体结构设计

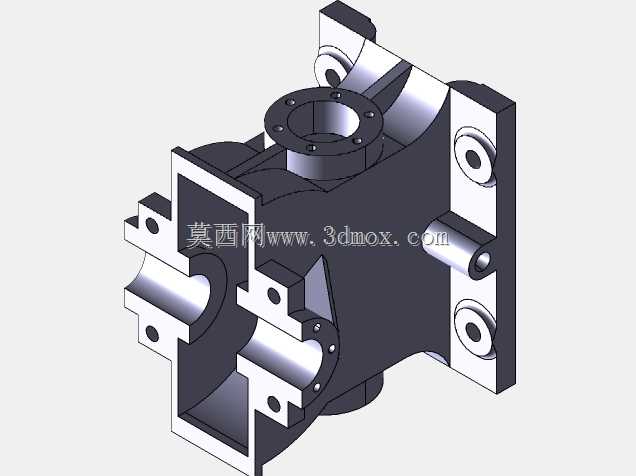

　　这款齿轮箱箱体作为传动系统的核心承载构件，主要应用于中小功率精密传动场景，常见于工业自动化输送线、小型精密机床进给单元、检测仪器传动模组这类对传动同轴度、腔体密封性有较高要求的设备中，承担着容纳齿轮传动副、支撑轴系部件、隔绝外界粉尘油污、保证传动啮合精度的核心作用。从结构设计逻辑来看，箱体采用一体化铸造成型后做二次机加工的工艺路线，主体腔体预留了多级齿轮传动的安装空间，不同方位的轴伸接口分别对应输入轴、中间传动轴、输出轴的装配位置，每个接口处都设计了轴承安装台阶与密封件卡槽，能保证轴系运转时的径向跳动控制在合理区间，同时避免润滑油渗漏。箱体侧面的安装法兰做了加厚处理，法兰面上的定位销孔与螺栓过孔采用位置度公差约束，

　　安装时可通过定位销快速完成与配套设备基座的对位，螺栓孔的排布兼顾了连接强度与装拆便利性，无需额外工装即可完成箱体的固定与拆解。顶部的法兰接口用于安装透气塞或者注油组件，底部预留的放油孔位置做了沉台设计，能保证箱体内润滑油完全排空，方便后期维护换油。在设计过程中，重点考量了箱体的刚度与重量平衡，腔体内部设置了多处加强筋，筋条走向沿着轴系受力方向排布，既可以避免齿轮传动时产生的激振引发箱体共振，也能在控制整体壁厚的前提下提升箱体的结构强度，减少材料用量。各个安装面的加工余量预留符合常规机加工工艺要求，轴承孔的同轴度、各安装面的平面度公差都匹配对应精度等级的传动需求，不需要额外做特殊工艺处理即可满足使用要求。

　　箱体的外部轮廓做了多处倒角与去锐边处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升箱体的长期使用疲劳强度。不同方位的接口尺寸匹配常规标准轴承与密封件的规格，后期维护更换配件时无需定制非标件，能有效降低设备的全周期维护成本。
