三角支撑角杆结构件设计

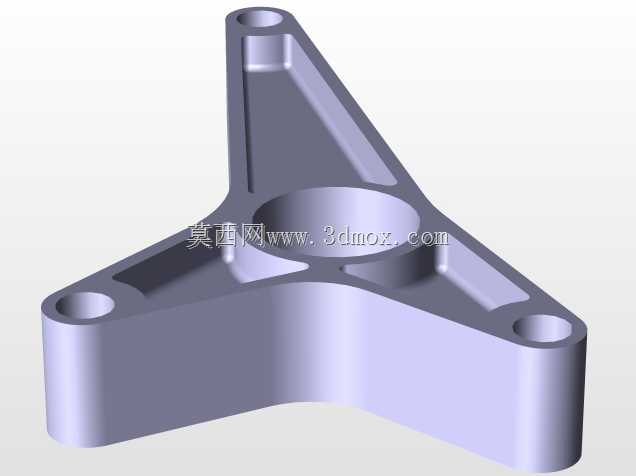

　　这类三角结构角杆常应用在需要多点位同步联动的传动机构中，比如轻工设备的连杆传动组、检测设备的位移传递组件、自动化生产线的工位切换摆臂结构里，核心作用是将中心轴的旋转扭矩同步传递到三个端部安装位，带动末端执行件完成预设角度的摆动或同步位移动作。从结构设计逻辑来看，采用三臂等角度辐射的布局，是为了在同等材料用量下获得更高的结构刚度，三个臂的截面做了内凹减重槽设计，在不降低抗弯扭强度的前提下，尽可能削减了非受力区域的材料厚度，有效降低了组件自身转动惯量，让传动过程的响应速度更快，动态运行时的惯性冲击更小。中心位置的大尺寸轴孔是动力输入的安装位，孔壁预留了足够的配合公差带，可适配不同直径的传动轴，

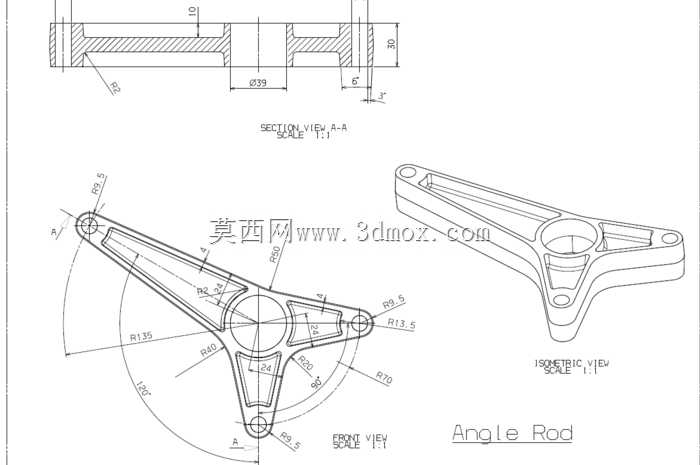

　　也可根据装配需求加装键槽或顶丝孔来实现周向固定，避免传动过程中出现轴孔打滑的问题。三个端部的同轴通孔是末端负载的安装接口，孔位的中心距经过严格的尺寸链校核，保证三个安装点的转动半径完全一致，避免传动过程中出现卡滞或运动轨迹偏移的问题。安装边界方面，三个臂的外轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免了装配过程中划伤操作人员，也能减少组件转动时与周边相邻零件的干涉风险，臂身的厚度从中心轴孔位置向端部安装孔逐渐收窄，符合力流传递的路径设计，让应力能够均匀分布在整个结构上，避免局部应力集中导致的结构断裂问题。在实际选型应用时，需要注意三个端部安装孔的端面平面度公差，保证末端连接件安装后不会出现偏斜，

　　中心轴孔的端面与孔轴线的垂直度也要控制在合理公差范围内，避免装配后出现运转端面跳动超标的问题。这类结构件如果采用金属材质加工，可通过压铸或铣削成型，若用于低负载场景也可采用高强度工程塑料注塑生产，适配不同工况的负载与成本需求。在三维建模过程中，需要重点校核三个臂的角度公差、各安装孔的位置度，以及减重槽的壁厚均匀性，避免后续加工或3D打印时出现壁厚不均导致的变形问题，同时要对所有棱边做倒圆角处理，消除应力集中点，提升零件的疲劳使用寿命。
