彩色可视化剖解结构滚动轴承设计

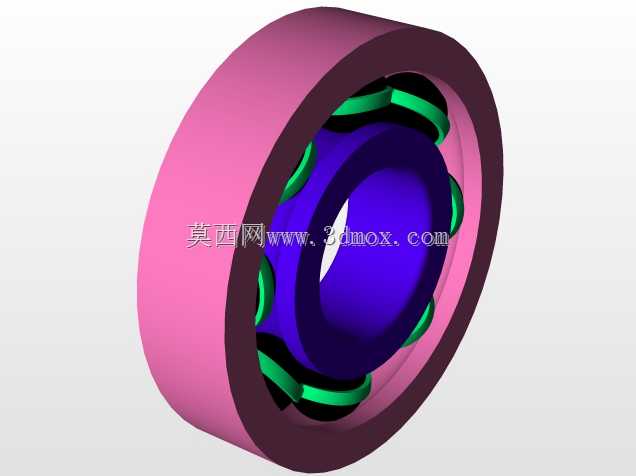

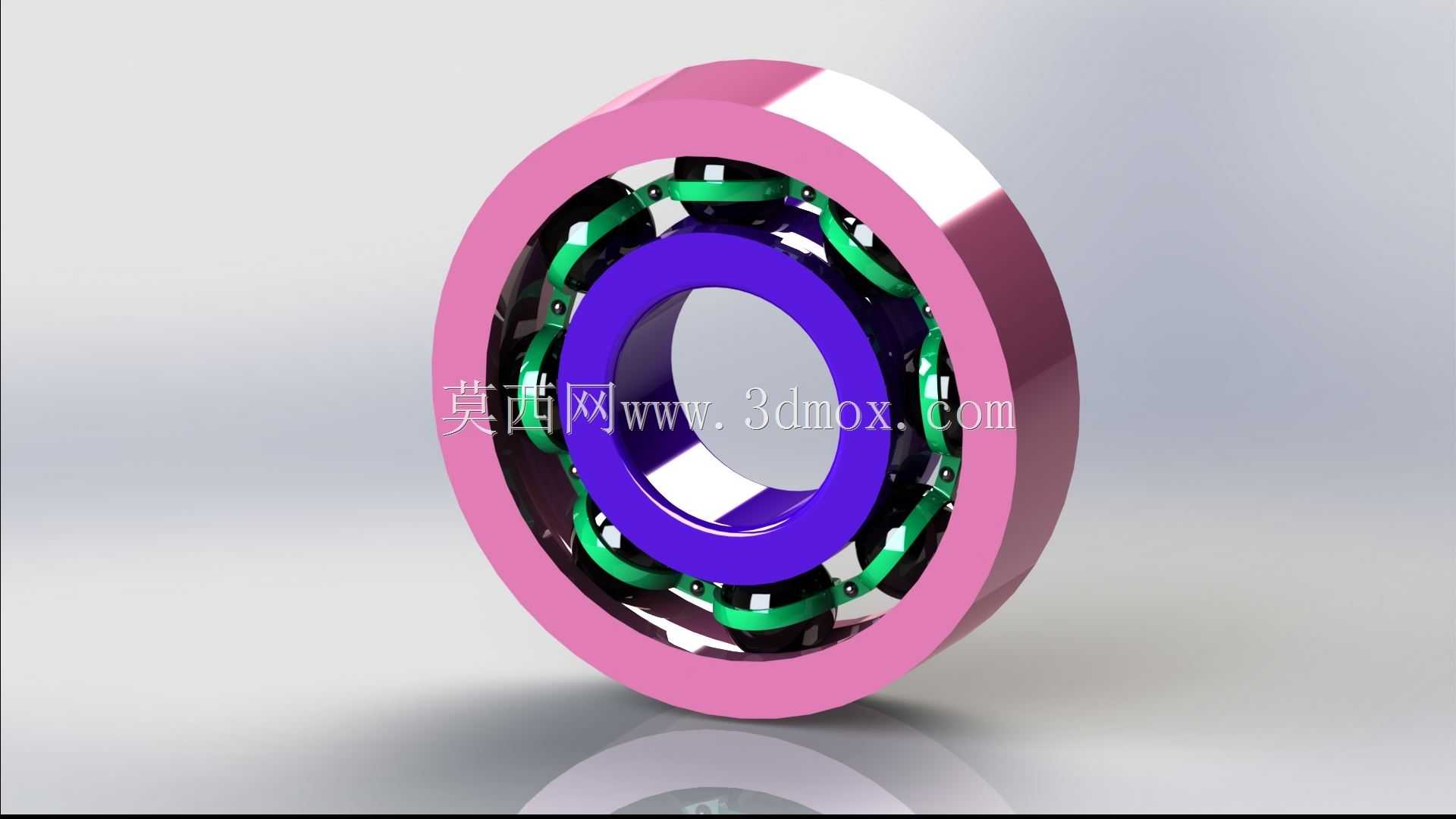

　　做了十几年机械结构设计，经手的轴承选型和配套建模没有一千也有八百，这次做的彩色剖视结构轴承，初衷是给刚入行的结构工程师、设备运维人员做直观的结构演示用，毕竟很多新人对着二维图纸啃半天，也搞不清滚动体、保持架、内外圈的配合逻辑。日常做传动系统设计时，轴承是绕不开的核心支撑部件，从普通的输送带辊筒、机床主轴，到精密的检测仪器回转机构、小型伺服电机输出端，不同工况对轴承的载荷承受能力、旋转精度、极限转速要求天差地别，很多设计新手容易犯的错就是只看额定动载荷选型号，忽略安装边界的尺寸公差、配合面的粗糙度要求，最后装上去要么跑圈要么温升过快提前失效。这个模型把轴承的四个核心组成部分做了分色处理，粉色的外圈、紫色的内圈、绿色的保持架、

　　深色的滚动体，不用拆件就能直接看清每个部件的相对位置：内圈通常和转轴过盈配合随轴同步转动，外圈和轴承座孔过渡配合起固定支撑作用，保持架的作用是均匀分隔每个滚动体，避免滚动体之间直接接触摩擦增大运转阻力，滚动体则是在内外圈的滚道之间做滚动运动，把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗。做这个结构建模的时候，特意还原了深沟球轴承的典型滚道曲率，滚动体和滚道的接触角按照通用深沟球轴承的参数设置，保持架的兜孔间隙也留了实际生产中的合理余量，毕竟真实工况下保持架和滚动体之间需要有微小间隙容纳润滑脂，同时给滚动体的自转留出活动空间。从安装边界来说，这类中小型深沟球轴承的轴向定位通常靠轴肩和轴承座孔的挡边，

　　建模时也还原了内外圈的倒角尺寸，实际装配时这个倒角不仅能引导安装避免刮伤配合面，还能容纳装配时挤出的少量润滑脂，防止润滑脂被挤压到密封部位造成渗漏。很多人做轴承建模只画个大概的环形加球体，忽略了保持架的结构细节，实际上保持架的材质和结构直接影响轴承的极限转速，冲压钢制保持架适合中低速重载工况，尼龙保持架则适合高速轻载的场景，这个模型里的冠形保持架结构，就是小型深沟球轴承最常用的结构形式，兜孔的弧度完全贴合滚动体的球面，既能限制滚动体的轴向窜动，又不会给滚动体的滚动带来额外阻力。在实际设备维护中，很多轴承的早期失效都和安装不当有关，比如敲装时直接锤击轴承外圈导致滚道产生压痕，或者安装时不对中导致轴承承受额外的轴向载荷，

　　用这种分色剖视的模型做培训，能让一线装配人员快速搞清楚轴承的受力传递路径，明白为什么装内圈要着力在内圈端面、装外圈要着力在外圈端面，比对着文字规程讲半天效果好得多。做传动结构选型时，还要考虑轴承的预紧量调整，尤其是精密传动场合，合适的预紧能消除轴承的内部游隙，提升轴系的旋转刚度，降低运转时的振动噪声，这个模型里也预留了游隙的演示空间，可以直观展示不同游隙下滚动体和滚道的接触状态，帮设计人员理解预紧调整的原理。
