35安培直插式微型电磁继电器结构

项目分类:继电器 发布时间:2022-03-28 ID:600724
  • 35安培直插式微型电磁继电器结构
  • 35安培直插式微型电磁继电器结构

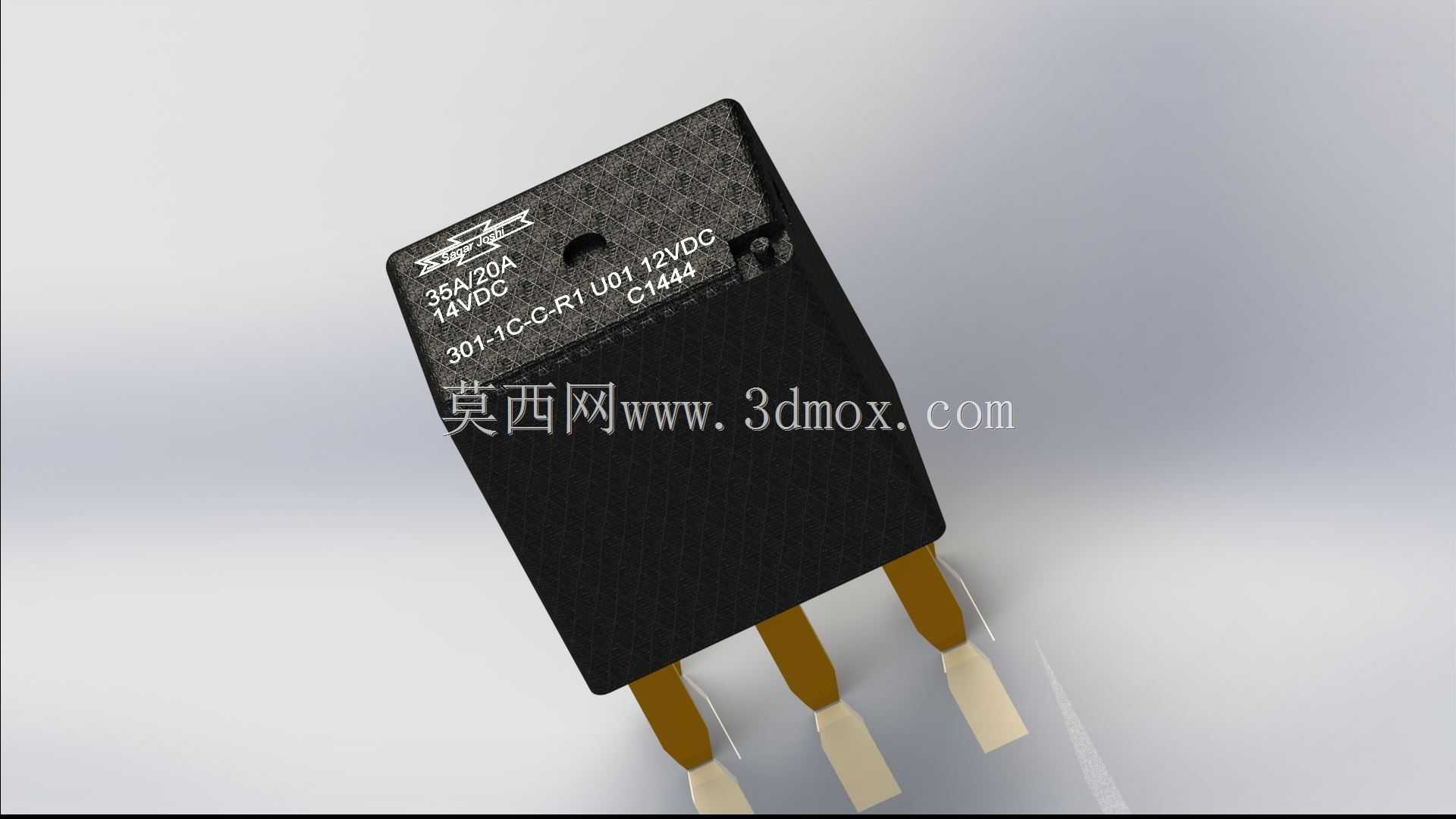

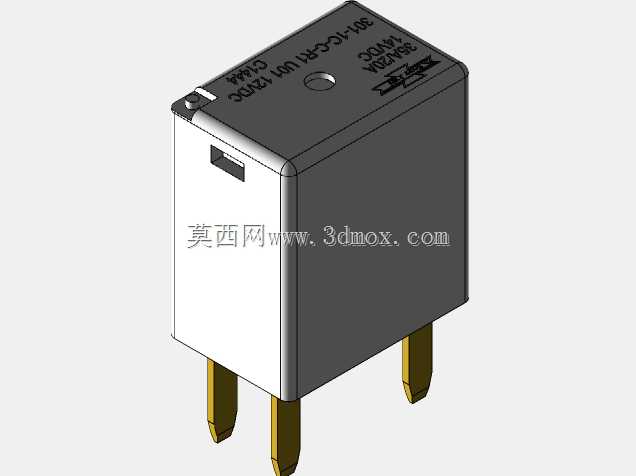

  这款35A规格的微型继电器,在低压控制回路里属于非常常用的功率切换器件,日常做设备电控选型时经常会碰到,尤其是需要小信号控制大电流负载的场景,比如小型工控板的输出回路、车载改装电路的通断控制、家用智能配电模块的负载切换,都能看到这类直插式继电器的身影。从结构设计来看,这款产品采用了黑色阻燃塑封外壳,外壳表面直接丝印了触点额定载流参数、线圈电压规格,现场接线调试时不用翻查手册就能快速确认参数,能减少装调阶段的错装概率。引脚采用了直插式排布,三个引出脚分别对应线圈端与常开触点端,引脚做了镀锡处理,既可以直接插装在PCB板上完成波峰焊固定,也能搭配配套的接插件做插拔式安装,适配不同的装配工艺需求。做三维建模的时候,

  首先要确认的就是安装边界尺寸,这款继电器的本体长宽高控制得非常紧凑,在PCB布局时占用的板面空间很小,引脚的伸出长度、引脚间距都严格对应行业通用的安装孔位规范,建模时要预留出焊接后的引脚突出量,避免和板上其他高元件产生干涉。触点部分的载流能力做到35A,对应的内部触点采用了银合金材质,能承受短时的冲击电流,不会因为负载启动时的浪涌电流出现触点熔焊的问题,线圈侧的驱动电压为常见的12VDC规格,和绝大多数工控板卡的驱动输出电平匹配,不需要额外增加电平转换电路。外壳侧面预留的小定位凹点,是为了在自动化插件时给设备提供定位基准,保证插件时引脚能准确对准PCB孔位,不会出现插偏导致的焊接不良。实际选型应用时,要注意这款继电器的安装方向,

  尽量让引脚方向和设备振动方向垂直,能减少长期振动下引脚出现疲劳断裂的风险,同时塑封外壳的爬电距离满足低压电器的安全规范,在污染等级2的使用环境下不用额外增加绝缘防护。建模过程中对外壳的脱模斜度、引脚的折弯弧度都做了还原,能直接用于虚拟装配验证,检查电控箱内部布局时的干涉情况,不用等到实物打样阶段才发现安装空间不足的问题。
