异形塑料设备壳体结构三维设计

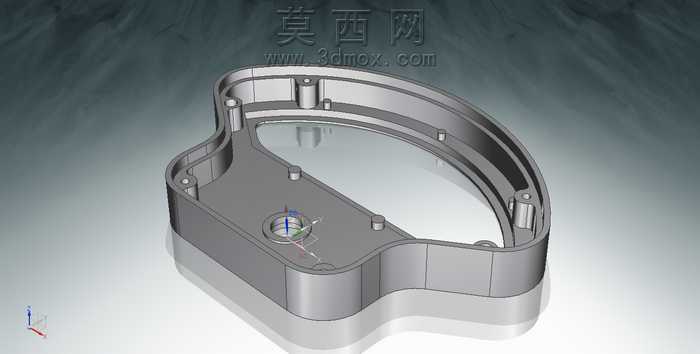

本作品为异形设备塑料壳体的三维结构设计，整体采用一体化注塑成型的结构思路，在NX7.5建模环境中完成全参数化设计，可直接对接后续模具开发与生产加工流程。建模阶段首先基于产品内部元器件的排布需求绘制二维轮廓草图，通过拉伸、切除、倒圆角等基础特征命令构建壳体的基础外形，针对壳体的异形曲面过渡区域，采用扫掠与曲面缝合命令保证曲面的顺滑度，避免出现尖锐棱角与应力集中区域，同时兼顾外观的流畅性与结构强度。壳体内部设置了多组定位柱与安装孔位，定位柱采用均匀分布的排布方式，可直接与内部电路板、功能组件的安装孔位对应，省去后续装配的二次调整工序，安装孔位处做了局部加厚处理，提升螺丝锁附时的结构强度，防止长期使用后出现孔位开裂的问题。壳体边缘设计了一圈内凹的止口结构，可与配套的上盖实现精准扣合，既能够提升装配后的密封性能，也可以避免上下盖装配后出现错位的问题，止口处的拔模角度经过反复调整，保证注塑脱模时不会出现卡滞、拉伤的情况。材质方面预设为常用的ABS工程塑料，渲染阶段赋予了深蓝色哑光塑料材质，调整材质的粗糙度与反光参数，还原真实注塑件的表面质感，同时对壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，局部受力区域做了加厚与加强筋设计，既能够节省原材料用量，也可以避免注塑过程中出现缩痕、翘曲等成型缺陷。整个设计过程充分考量了注塑成型的工艺要求与后续装配的便捷性，所有特征均保留完整参数，可根据实际使用需求快速调整尺寸与孔位排布，适配不同规格的内部组件安装需求。
