阀块类CAD练习用NX三维结构件

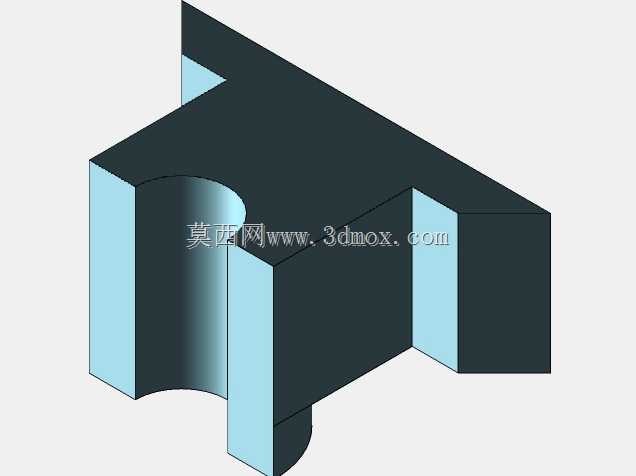

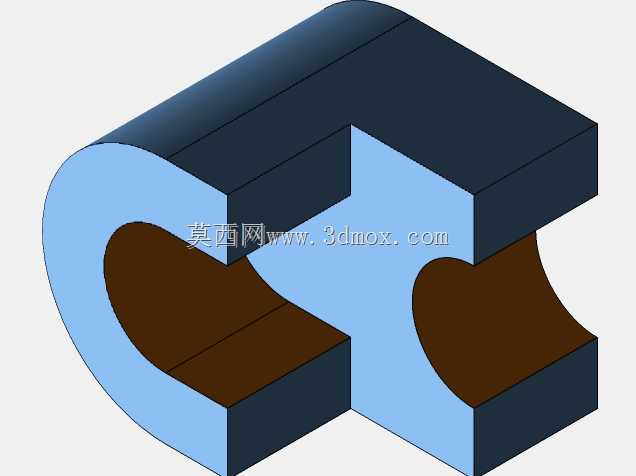

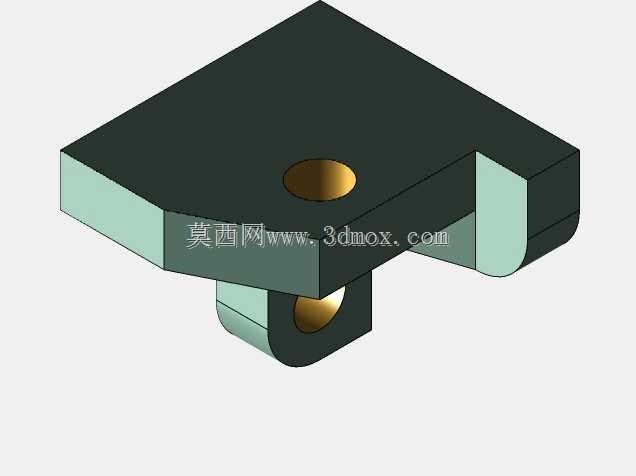

　　本次呈现的阀块类练习构件，主要面向液压阀组集成安装场景设计，作为液压系统中阀类元件的安装承载基体，承担着油路连通、元件固定、压力承载的核心作用，在小型液压站、机床液压回路、工程机械液压控制单元中都有同结构原理的广泛应用。从结构功能来看，该构件主体采用方块式基体设计，中部开设的半圆弧通槽是核心的油路适配结构，可与圆柱形油管或者阀套外壁形成贴合配合，保证油路密封的同时减少外接管路的接头数量，降低系统泄漏风险；两侧延伸出的凸台结构为安装定位面，加工时可作为装夹基准，安装时可通过凸台与安装基座的卡槽配合实现快速定位，避免阀块安装后受液压冲击产生位移。

　　设计思路上优先遵循液压阀块的工艺性原则，所有外棱边均预留了工艺倒角的加工余量，避免锐边划伤密封件或者装配人员；圆弧槽的同轴度公差在建模时已做基准约束，可直接导出工程图标注形位公差，保证后续加工时槽面与配合件的贴合度达到密封要求；基体的壁厚经过受力校核，在常规16MPa液压系统工作压力下不会出现形变，同时避免了多余材料堆砌，控制构件整体重量。从安装边界来看，构件的总宽度以中部圆弧槽的轴线为对称中心，两侧凸台的外端面间距为安装时的横向占用尺寸，基体的高度方向预留了阀件安装的螺纹孔深度空间，底部伸出的小圆柱结构为定位销孔的凸台，可与安装基座上的定位销配合，限制阀块的转动自由度；安装时需注意圆弧槽的轴线需与对接油管的轴线保持同轴，偏差需控制在0.1mm以内，避免密封件受偏载产生早期磨损。

　　建模过程中采用了实体拉伸与切除的基础特征组合，没有使用复杂曲面，符合机械加工零件的建模逻辑，练习者可通过该模型掌握对称结构建模、基准面选择、特征阵列的基础操作，同时理解液压阀块的结构设计逻辑，将建模操作与实际工程需求结合，避免脱离生产实际的无效建模。在实际工业应用中，这类阀块结构会根据集成阀件的数量调整油路孔的数量与走向，本练习模型简化了复杂的交叉油路结构，保留了阀块最核心的基体承载、配合定位、安装固定的结构特征，适合刚接触液压零件建模的设计者掌握阀块类零件的建模思路，理解结构设计中工艺性、装配性、受力合理性的平衡原则，为后续设计复杂集成阀块打下基础。

　　构件的所有平面均为机加工面，建模时已区分粗加工面与精加工面的特征，精加工面集中在圆弧槽内壁与两侧凸台的安装定位面，其余非配合面为粗加工面，可减少不必要的加工工序，降低生产制造成本，这也是机械结构设计中需要重点考虑的经济性原则，在保证功能实现的前提下尽可能简化加工要求。
