CR劳伦斯叶31M8060门窗铰链结构设计

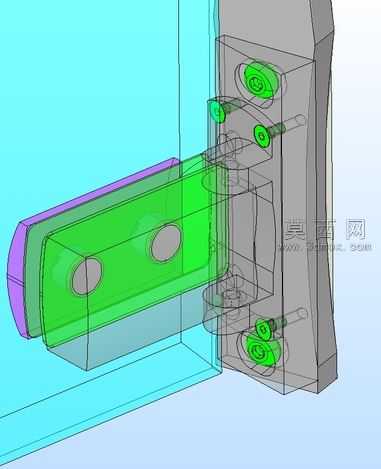

本作品为CR劳伦斯叶31M8060型门窗铰链的三维参数化建模成果，建模过程严格遵循该型号铰链的实际工程尺寸与装配逻辑，采用自底向上的建模思路完成整体结构搭建。首先针对铰链的核心转动副结构进行单独建模，精准还原转轴与页片之间的配合公差，对转轴的轴肩、卡簧槽等细节特征做了完整复刻，保证转动结构的运动逻辑与实物完全一致。针对固定页片部分，建模时完整还原了安装孔位的位置、孔径与沉孔深度，页片的弯折弧度、加强筋结构都按照实物的冲压成型特征进行绘制，还原了五金冲压件的结构特性，同时对页片边缘的倒角、去毛刺工艺特征也做了细节呈现，让模型更贴近真实生产的成品状态。活动页片与门窗型材的配合结构做了精准适配，建模时预留了与型材腔体的装配间隙，还原了该型号铰链隐藏式安装的结构特点，配套的固定螺丝、调节垫片等附属配件也都按照标准件参数完成建模，完整呈现整套铰链的装配组成。材质渲染阶段，针对铰链的金属基材做了哑光镀锌的材质效果调整，还原五金配件常用的表面处理质感，对转轴的摩擦接触面做了细微的粗糙度区分，安装固定件则做了不锈钢亮面材质的区分，不同部件的材质层次清晰。渲染时搭配了门窗型材的装配场景，直观展示铰链安装后的实际状态，转动部位的结构间隙、装配关系都通过半透明辅助材质做了可视化呈现，方便使用者清晰理解铰链的运动原理与安装方式。整个模型的结构设计充分考虑了门窗开合的受力特性，页片的厚度、转轴的直径都经过结构强度的匹配验证，还原了该型号铰链承重稳定、开合顺畅的产品特性，可用于门窗结构设计的装配校验、五金配件选型参考，也可作为门窗安装教学的演示模型使用。
