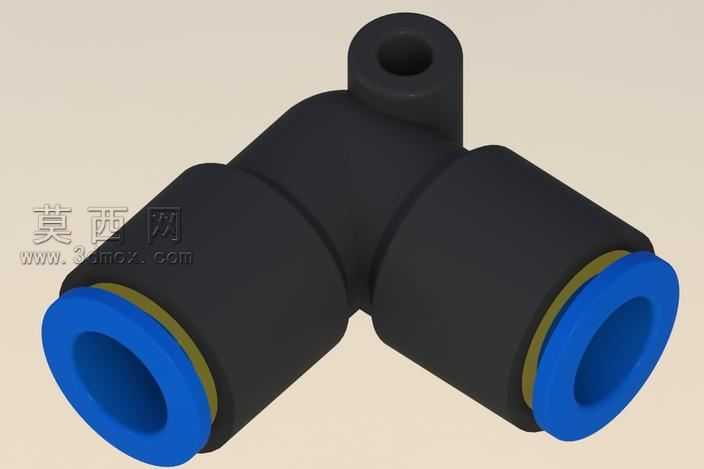

费斯托8毫米肘形气动快插接头

该三维模型为适配8毫米外径气动软管的肘形快插接头，建模阶段以实际气动接头的工业尺寸参数为基准，先绘制接头主体的二维截面轮廓，通过旋转、拉伸等基础特征构建出L型的主体基体，再对两个快插端口的内部卡簧槽、密封槽、导向锥面进行细节特征创建，同时完成侧部工艺孔的结构建模，整体建模过程严格遵循气动接头的实际装配逻辑，保证各部位尺寸公差符合气动元件的行业标准。材质设置上，接头主体部分采用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原尼龙加玻纤材质的磨砂质感，端口的锁紧圈部分设置为亮蓝色工程塑料，添加轻微的反光属性区分不同部件，内部密封环设置为半哑光的黄色橡胶材质，还原丁腈橡胶密封件的视觉特征，各部件材质分层清晰，便于后续装配拆解演示。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，补充两盏侧方辅光消除模型暗部死黑，添加微弱的环境光遮蔽效果突出接头的结构转折，让L型的肘形结构、端口的分层结构、侧部工艺孔的细节都能清晰呈现，整体渲染效果贴近实物的视觉观感。结构设计上，该接头采用90度肘形转角结构，可实现气动管路的直角转向布局，两个快插端口均采用免工具快插结构，内部集成卡紧机构与密封结构，软管插入后即可自动锁紧并实现密封，侧部的工艺孔用于生产成型过程中的脱模或装配定位，整体结构紧凑，转角过渡处做了圆角处理，避免应力集中，适配自动化气动回路、小型气动设备的管路连接场景，建模时对所有棱边都做了符合实际生产的倒角处理，没有尖锐的直角结构，完全还原量产气动接头的工艺细节。
