KTM越野自行车车把总成结构设计

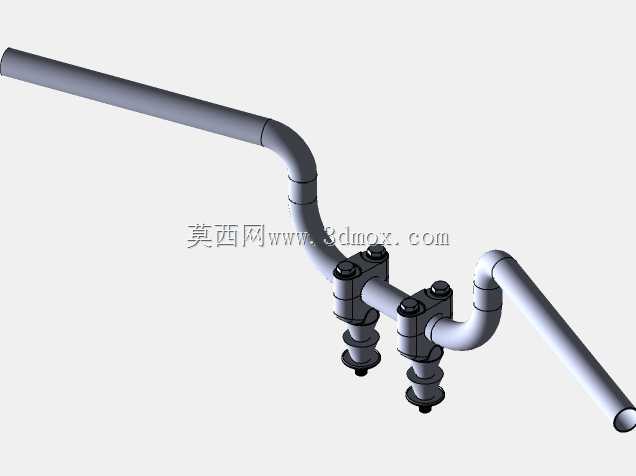

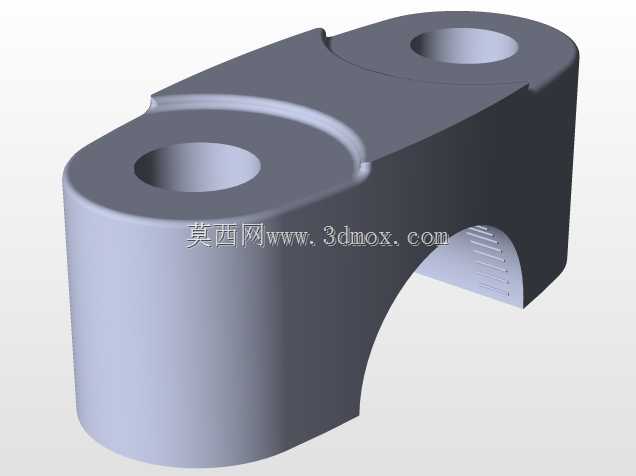

　　这套车把结构针对越野类自行车的骑行操控需求设计，核心作用是承接骑行者的操控输入，传递转向力矩至前叉转向管，同时为刹车手柄、变速指拨、把套等操控附件提供稳定的安装基准。设计过程中参考了同类型越野自行车的实际骑行受力工况，对车管弯曲弧度做了适配性调整，抬升段的弯曲角度兼顾了站立骑行与坐姿骑行的手臂姿态，避免长时间骑行出现手腕过度弯折的疲劳问题，横把两端的延伸长度匹配常规越野骑行的肩宽操控范围，预留了足够的附件安装空间，不会出现刹把、指拨安装后互相干涉的情况。车把与前叉连接的固定座采用双夹环锁紧结构，每个夹环配置两颗锁紧螺栓，夹紧面做了与车管外径匹配的圆弧贴合设计，锁紧时可以均匀分散压应力，避免薄壁车管出现局部压痕甚至变形的问题，

　　固定座下方的立管插接段尺寸匹配标准自行车前叉舵管的安装口径，插接深度预留了足够的调节余量，可根据不同骑行者的身高、骑行习惯调整车把整体高度，适配不同的骑行姿态需求。建模过程中对弯管的折弯半径做了工艺性校验，确保折弯处的管壁减薄率在管材冷弯工艺的允许范围内，不会出现折弯处开裂、强度不足的隐患，所有螺栓连接位置都做了沉台避让，保证螺栓锁紧后头部不会突出夹环表面，避免剐蹭骑行者衣物或者其他走线。车把整体的受力分布经过简化工况校验，在承受骑行者正面冲击、侧向掰动的常规极限受力时，结构应力集中位置主要分布在夹环夹紧区域，该区域通过增加夹环与车管的接触面积来分散应力，避免长期使用后出现车管断裂的风险。横把表面为光滑圆柱面，

　　适配市场上通用尺寸的橡胶把套、锁死把套安装，两端预留了安装把堵的内孔深度，符合自行车零部件的通用安装规范。整套结构包含车把弯管、上下夹环、锁紧螺栓、固定立管等独立零件，各零件之间的装配间隙控制在合理公差范围内，既保证装配时的顺畅度，也避免间隙过大出现骑行时的旷量异响问题，固定立管与夹环的连接位置做了定位止口设计，装配时可以快速对齐安装位置，减少装配调整的时间。
