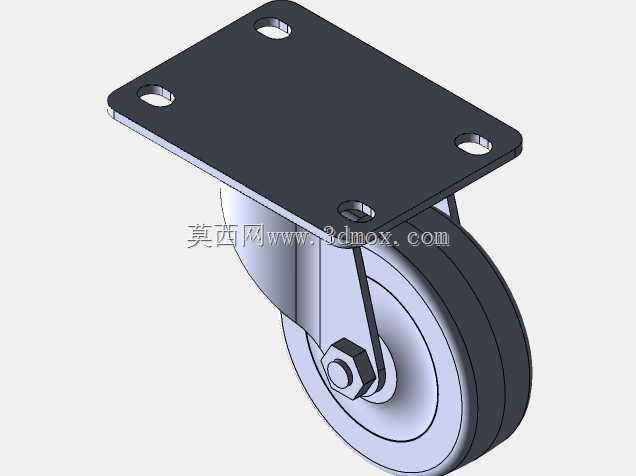

平板式重载定向工业脚轮结构设计

　　这款定向脚轮的结构设计，核心围绕工业场景下的重载平稳移动需求展开，在各类车间周转车、重型设备机架、仓储物流台车、生产线旁工位器具的移动结构中，这类平板安装式脚轮是应用频次极高的支撑行走部件。设计阶段首先明确了安装边界条件：顶部安装板采用矩形钢板冲压成型，四个角位预留长圆形安装孔，可兼容不同孔距的设备底部安装梁，安装时无需额外加工适配孔位，直接通过螺栓紧固即可完成装配，长圆孔的设计也能抵消设备底架焊接或加工带来的孔位误差，降低现场安装的调整难度。轮架部分采用一体式冲压折弯成型的支架结构，搭配侧置的轮轴锁紧螺母，轮轴与支架之间预留了合理的转动间隙，既保证滚轮转动顺畅无卡滞，又能避免间隙过大带来的行走晃动问题，滚轮采用高耐磨硬质材质，

　　轮面做了微弧处理，接触地面时压强分布更均匀，在环氧地坪、水泥地面、钢板地面等常见工业地面上行走时，不会出现轮面局部过度磨损的情况，同时能有效降低行走过程中的滚动阻力，减少人工推移设备时的施力强度。不同于万向脚轮的转向结构，这款定向脚轮的轮架与顶部安装板为刚性固定连接，行走过程中轮体方向始终保持固定，在设备直行移动时能提供稳定的导向性，不会出现轮体随意偏摆导致的设备走偏问题，通常在设备底部搭配两到四个同规格定向轮，或与万向轮组合使用，即可实现设备的直行移动与转向调整。设计过程中对轮架的折弯圆角做了应力释放处理，避免长期重载下折弯位置出现应力集中开裂的问题，轮轴与滚轮之间的配合公差选用基孔制间隙配合，保证滚轮在承重状态下依然能灵活转动，

　　不会出现承重后抱死的情况。整体结构没有多余的复杂零件，所有钣金件均采用冲压工艺成型，加工成本可控，装配流程简单，适合批量生产应用，在实际选型时，可根据设备的整体承重，匹配对应数量的该款脚轮，单轮承重预留足够的安全系数，避免长期过载使用导致轮架变形或轮体损坏。
