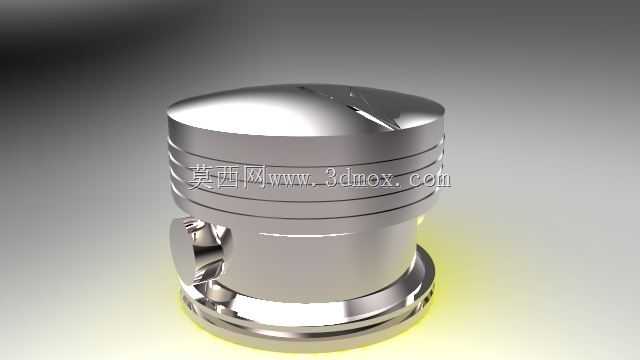

内燃机活塞销配套活塞组件三维结构

　　这套活塞与活塞销的组合结构，是往复式内燃机动力传递路径里的核心承压部件，日常在小排量通用汽油机、摩托车发动机、小型通用动力机组里都能见到这类结构的应用。活塞销作为连接活塞与连杆的关键铰接件，需要在活塞往复高速运动时，持续承受交变的燃烧爆发压力与惯性冲击载荷，因此结构设计上优先保证刚性与抗疲劳性能的平衡，销体采用中空等强度结构，既降低往复运动的惯性质量，又保证足够的抗弯截面模量，避免高转速下销体出现弯曲变形导致的拉缸故障。

　　从安装边界来看，活塞销与活塞销座孔采用过渡配合设计，装配时通过热装工艺将活塞加热至指定温度后推入销体，常温下形成足够的抱紧力防止销体轴向窜动刮蹭气缸壁，销体两端无需额外加装卡簧的设计方案，多用于小缸径高转速的动力机型，能减少零件数量同时降低往复运动的额外质量。配套的活塞头部设计有三道环槽，上方两道为气环安装位，负责密封燃烧室的高压燃气，最下方一道为油环安装位，用于刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞裙部采用型线优化设计，常温下裙部截面为微椭圆形，长轴垂直于活塞销轴线方向，热态下裙部受热膨胀后能趋近正圆，保证与气缸壁的贴合间隙均匀，避免冷态敲缸、热态拉缸的问题。

　　在实际工况中，活塞销表面需要做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性来承受冲击载荷，销体内孔与外圆的同轴度公差控制在0.005mm以内，外圆表面粗糙度达到Ra0.2以下，减少工作时的转动摩擦阻力。活塞的销座位置设计有微凸的加强筋结构，将活塞顶部承受的燃烧压力均匀传递到销体上，避免销座位置出现应力集中导致的疲劳开裂。这套结构的三维建模过程中，对活塞裙部的型线、环槽的卸荷槽、销座的过渡圆角都做了精确还原，能直接用于动力总成的运动仿真、干涉检查以及有限元强度校核工作，也可作为小型内燃机改型设计的基础参考模型，帮助结构设计人员快速完成动力核心部件的方案迭代，减少重复建模的工作量。
