工业流体输送用集成式泵壳结构设计

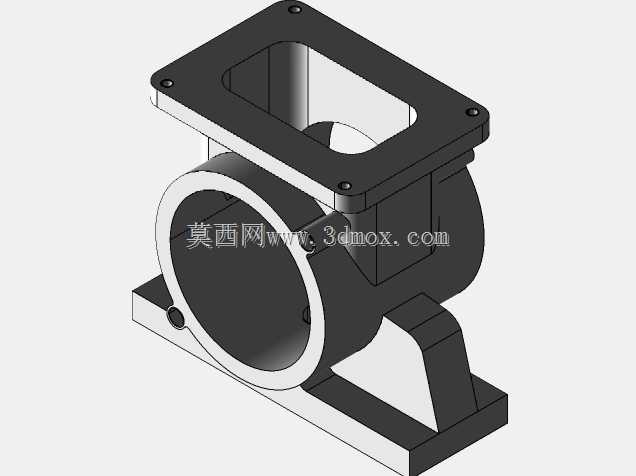

　　该泵壳作为容积式泵的核心承压承载部件，主要应用于中小流量工业流体输送场景，覆盖化工助剂加注、中小型液压系统动力单元、机床冷却循环供水、实验室小型流体输送设备等配套领域，承担着容纳泵芯做功组件、构建流体流道、连接外部管路与安装固定整机的多重作用。从结构设计逻辑来看，主体采用中腔圆筒式结构作为核心容纳空间，内径尺寸匹配配套叶轮或柱塞组件的运动包络，预留足够的装配间隙同时控制腔体内壁的流阻损失，内壁做等壁厚设计保证承压状态下应力分布均匀，避免局部应力集中导致的疲劳开裂。两侧延伸出带安装孔的法兰支耳，支耳平面与泵壳主体一体铸造成型后做铣平加工，安装孔位的中心距严格匹配配套泵架的安装基准，安装时可通过螺栓直接将泵壳固定在动力端支架上，

　　无需额外加装过渡转接板，减少装配累积误差。侧面开设的窗口结构为泵芯组件的检修维护预留操作空间，日常维护时无需将整个泵壳从管路上拆卸，仅需打开侧盖即可完成叶轮更换、密封件调整等操作，大幅降低现场运维的工作量。流体进出口的流道做圆弧过渡处理，避免直角转折造成的流道突变，减少流体在壳体内的湍流与压力损失，提升泵组的整体运行效率。设计过程中充分考虑安装边界限制，整体外轮廓的长宽高尺寸适配常规小型泵组的安装空间要求，支耳的突出长度控制在合理范围，既保证安装连接的结构强度，又不会占用过多周边安装空间，可适配不同安装场景的空间约束。壳体壁厚根据额定工作压力做匹配设计，在满足1.5倍额定压力的静压强度要求前提下，尽可能优化壁厚分布降低整体自重，支耳与主体连接位置做圆角过渡处理，消除铸造应力集中点，提升部件的抗疲劳寿命。
