内啮合行星式轨道轮传动结构

项目分类:齿轮 发布时间:2022-03-28 ID:601314
  • 内啮合行星式轨道轮传动结构
  • 内啮合行星式轨道轮传动结构

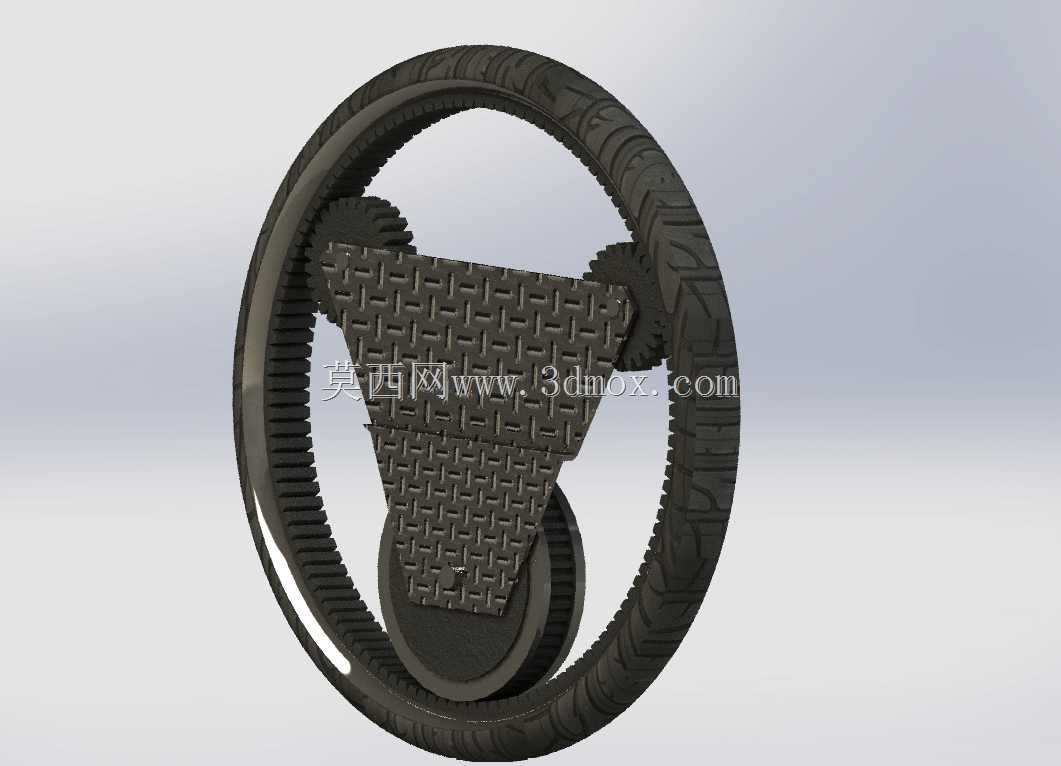

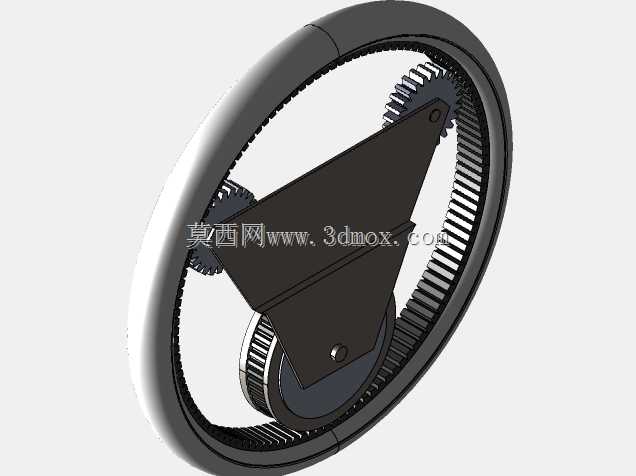

  这类内啮合行星结构的轨道轮,常应用在需要紧凑传动比、低回差的回转支撑场景,比如小型巡检设备的环形行走机构、精密转台的驱动轮组、教学演示用的行星传动教具,也可适配低速重载的环形输送线从动轮组,相比外啮合传动,同等传动比下结构径向尺寸能缩减40%左右,啮合重合度更高,运行时的冲击和噪音更小。从结构设计来看,该部件采用固定内齿圈搭配多行星轮的布局,三角型的行星架作为输出或安装载体,三个行星轮分别与内齿圈啮合,同时绕中心轴公转,其中一个行星轮可作为动力输入接口,也可将行星架固定、内齿圈作为输出端,适配不同的传动需求。设计时首先要确定内齿圈的分度圆直径,这直接决定了整个轮组的安装边界,内齿圈的齿宽需要匹配行星轮的齿宽,预留0.2-0.

  5mm的轴向窜动间隙,避免加工误差导致的卡滞;行星轮的安装轴孔与三角支架上的销轴采用间隙配合,配合公差选H7/g6即可,销轴根部要设计退刀槽和轴肩,保证行星轮转动时的轴向定位,同时每个行星轮两侧要加装薄型垫片,减少行星轮与支架端面的摩擦。内齿圈的外圈作为行走接触面时,表面粗糙度要控制在Ra1.6以下,若作为轨道轮使用,外圈可根据应用场景设计圆弧面或圆柱面,圆弧面适配圆形导轨,圆柱面适配平面或V型导轨;三角支架的三个安装轴孔位置度公差要控制在0.02mm以内,否则会出现行星轮啮合间隙不均,运行时卡顿甚至打齿的问题,支架中心可设计安装孔,用于固定负载或连接回转轴,安装孔的同轴度相对于三个行星轮轴孔的中心圆要控制在0.01mm以内。

  实际应用中,这类结构不需要额外的减速箱,直接将动力接入其中一个行星轮,就能通过内齿圈和行星架的相对运动实现减速,整体结构集成度高,不需要复杂的箱体支撑,三个行星轮均匀分担载荷,单齿承受的载荷比单对齿轮传动低60%左右,适合在空间受限、需要大传动比的场景使用,比如环形导轨的输送小车,将内齿圈固定在导轨旁的齿条上,行星架连接小车本体,驱动行星轮转动就能带动小车沿环形轨道行走,不需要额外的行走轮和减速机构,大幅缩小小车的整体体积。建模时要注意内齿圈的渐开线齿形修形,齿顶和齿根要做适当的圆角过渡,避免应力集中,行星轮的齿形同样要做修缘处理,减少啮合时的冲击;三角支架的减重槽设计要避开轴孔的受力区域,保证支架的结构强度,避免长期受交变载荷出现变形。
